स्वचालित पाइप काटने की मशीन 1000W छोटी कार्य तालिका फाइबर लेजर काटने की मशीन

मशीन विवरण

विभिन्न कटिंग तकनीकों में से लेजर कटिंग सबसे अच्छी कटिंग विधि है जिसमें आज लोगों को महारत हासिल है। लेजर कटिंग के फायदे हैं: छोटे थर्मल विरूपण, उच्च काटने की सटीकता, कम शोर, कोई प्रदूषण नहीं, स्वचालित काटने का एहसास करना आसान है, हालांकि प्रारंभिक निवेश बड़ा है (नुकसान), लेकिन प्रसंस्करण लागत यांत्रिक प्रसंस्करण से 50% कम है। एक उन्नत विनिर्माण तकनीक के रूप में, लेजर कटिंग में विस्तृत अनुप्रयोग रेंज, लचीली प्रक्रिया, उच्च प्रसंस्करण परिशुद्धता, अच्छी गुणवत्ता, स्वच्छ उत्पादन प्रक्रिया और स्वचालन, लचीलेपन, बुद्धिमत्ता की आसान प्राप्ति और उत्पाद की गुणवत्ता और श्रम उत्पादकता में सुधार के फायदे हैं।

मशीन फ़ीचर

1. मशीन एक खुली वर्कटेबल संरचना, आयातित उच्च परिशुद्धता दोहरी ड्राइव रैक और पिनियन और रैखिक गाइड रेल, स्थिर संचरण और उच्च परिशुद्धता को गोद लेती है।

2. बेड और मूविंग बीम दोनों एक इंटीग्रल वेल्डिंग स्ट्रक्चर को अपनाते हैं। बिस्तर को 600 डिग्री सेल्सियस पर हीट-ट्रीट किया जाता है और 12-मीटर गैन्ट्री मिलिंग द्वारा समाप्त किया जाता है। इसे भट्टी में 24 घंटे के लिए ठंडा किया जाता है। एनीलिंग के बाद, इसे खुरदरा किया जाता है और फिर कंपन उम्र बढ़ने के उपचार के अधीन किया जाता है, जो वेल्डिंग और प्रसंस्करण अनुकूलन क्षमता, अच्छी कठोरता, उच्च परिशुद्धता को पूरी तरह से समाप्त कर सकता है, विरूपण के बिना दीर्घकालिक उपयोग रख सकता है।

3. एक्स, वाई, और जेड अक्ष सभी फ्रांस से उच्च परिशुद्धता, उच्च गति, बड़े टोक़, बड़ी जड़ता, स्थिर और टिकाऊ प्रदर्शन के साथ सर्वो मोटर्स के साथ आयात किए जाते हैं। पूरी मशीन की उच्च गति और त्वरण सुनिश्चित करें।

4. यह विंडोज ऑपरेटिंग सिस्टम पर आधारित CYPCUT फाइबर लेजर कटिंग मशीन की विशेष संख्यात्मक नियंत्रण प्रणाली को अपनाता है, और शक्तिशाली कार्यों, अच्छे मैन-मशीन इंटरफेस और सरल ऑपरेशन के साथ लेजर कटिंग कंट्रोल के लिए कई विशेष फ़ंक्शन मॉड्यूल को एकीकृत करता है।

5. CYPNEST विशेषज्ञ संस्करण नेस्टिंग सॉफ़्टवेयर सीएनसी काटने की मशीनों के लिए "पूर्णकालिक काटने, उच्च दक्षता काटने और उच्च घोंसले दर काटने" का एहसास करने के लिए मुख्य तकनीक है। सामग्री को प्रभावी ढंग से बचाने और काटने की दक्षता में सुधार के लिए यह मौलिक गारंटी है।

6. काटने वाला सिर अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांडों और कैपेसिटिव सेंसर द्वारा उत्पादित विशेष फाइबर लेजर काटने वाले सिर को गोद लेता है, जिसमें उच्च संवेदन सटीकता, संवेदनशील प्रतिक्रिया और सबसे स्थिर और विश्वसनीय प्रदर्शन होता है। 7. जर्मनी से आयातित उच्च-सटीक इलेक्ट्रॉनिक रूप से नियंत्रित आनुपातिक वाल्व सबसे अच्छा काटने के प्रभाव को प्राप्त करने के लिए काटने वाली सहायक गैस के वायु दाब को ठीक से नियंत्रित कर सकता है।

मशीन अवयव

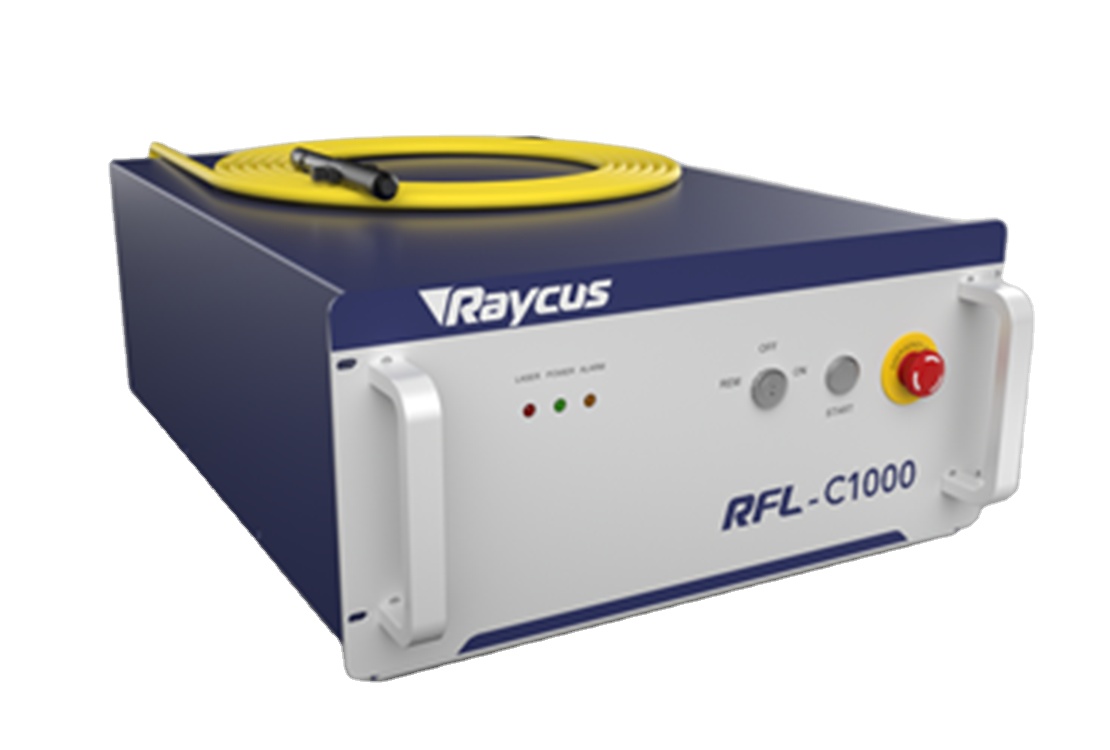

रेकस आरएफएल-सी1000 फाइबर लेजर स्रोत

• उत्कृष्ट बीम गुणवत्ता (बीपीपी)

• पूर्ण पावर रेंज में लगातार बीपीपी

• एक छोटी सी जगह पाने के लिए लंबी फोकल लंबाई का उपयोग करें

• इलेक्ट्रो-ऑप्टिकल रूपांतरण दक्षता>25%

• रखरखाव मुक्त संचालन

• मॉड्यूलर डिजाइन, "प्लग एंड प्ले"

• छोटे आकार और आसान स्थापना

• पंप स्रोत की सेवा जीवन>100,000 घंटे

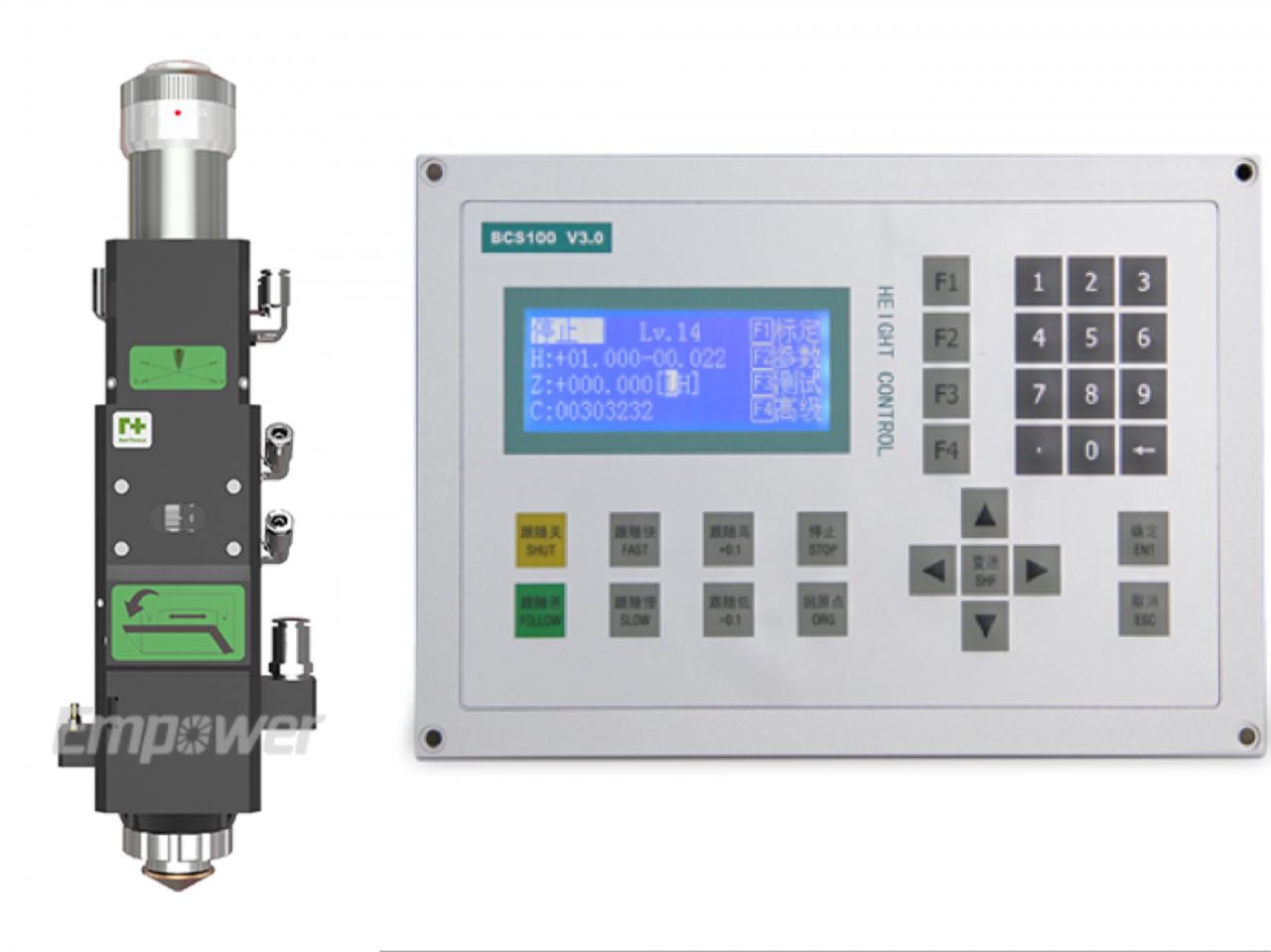

सिर और ऊंचाई नियंत्रक काटना

• कैपेसिटिव हाइट सेंसिंग के साथ उपलब्ध है।

• तापमान संवेदक प्रकाशिकी की रक्षा करते हैं और अति ताप करने की संभावना को कम करते हैं।

• फोकस सेट करने के लिए 10 मिमी लेंस गति।

• कांच को कवर करने के लिए त्वरित और आसान पहुंच।

• स्थान आकार अनुकूलित करने के लिए लचीला डिजाइन।

• चिकना सहायता गैस प्रवाह।

• कॉम्पैक्ट, हल्के डिजाइन।

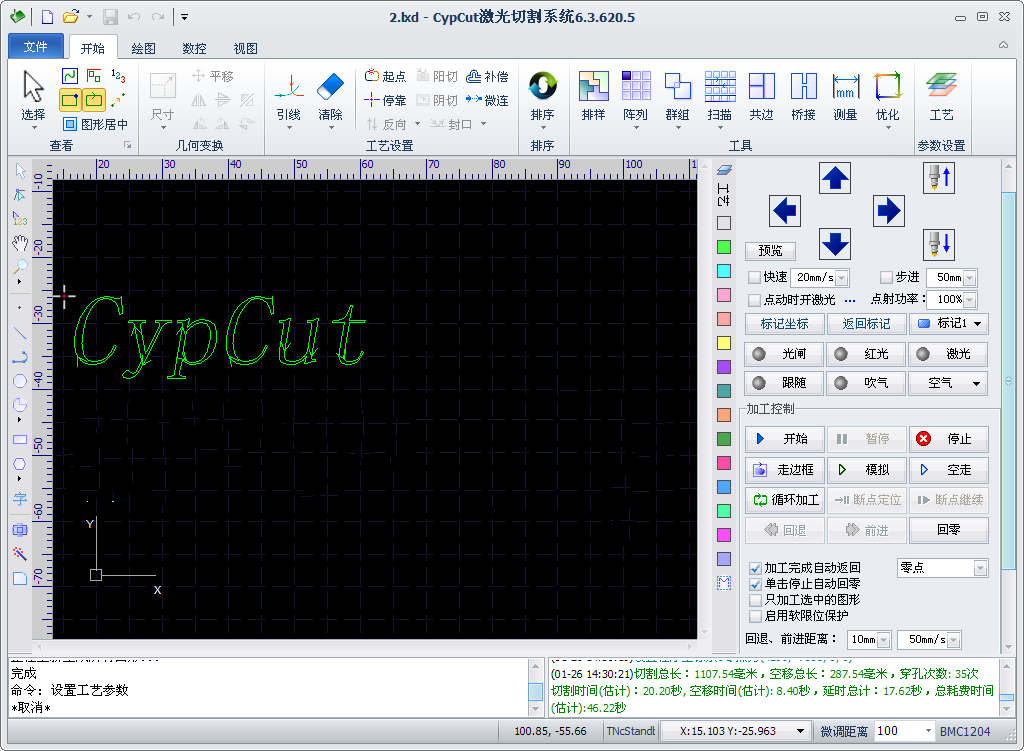

साइपकट काटने की प्रणाली

• ऑटो ऊंचाई समायोजन

• सॉफ्टवेयर सुरक्षा

• लेजर बीम शक्ति नियंत्रण

• अचानक बंद बिंदु फिर से शुरू समारोह

• मेंढक कूद और ऑटो एज पोजिशनिंग फ़ंक्शन

• सिग्नल लैग से बचने के लिए वास्तविक समय प्रतिक्रिया जो गोल किनारे का कारण बनती है

विनिर्देश

मुख्य घटक सूची
नहीं।	घटक का नाम	निर्माता - मूल स्थान
1	मशीन औज़ार	प्लेट वेल्डिंग मशीन उपकरण -- दहन
2	मशीन बीम	एल्युमिनियम बीम -- दहन
3	फाइबर लेजर स्रोत	रेकस/अधिकतम 1000W--चीन
4	लेजर हेड	Raytools-- चीन
5	काटना प्रणाली	सिपकट -- चीन
6	सर्वो मोटर और ड्राइवर	श्नाइडर -- फ्रांस
7	स्पीड कम करने वाला	शिंपो -- जापान
8	गाइड रेल	हाइविन -- ताइवान
9	रैक पिनियन	ताइवान से YYC
10	आनुपातिक वाल्व	एसएमसी --जापान
11	चिलर	हनली -- चीन

विशेष विवरण
लेजर शक्ति	1000 वाट
काटना क्षेत्र (मिमी) (एल × डब्ल्यू)	3000 मिमी × 1500 मिमी
अधिकतम काटने की गति (एम / मिनट)	120 मीटर/मिनट
अधिकतम त्वरित	1.5G
पोजिशनिंग सटीकता	±0.03mmmm
दोहराव सटीकता	±0.02मिमी
न्यूनतम लाइन चौड़ाई	0.15 mm
मैक्स कटिंग डेप्थ (माइल्ड स्टील)	12 मिमी
स्टेनलेस स्टील N2	5 मिमी
अल्युमीनियम	3 मिमी
ड्राइविंग वे	आयातित सर्वो मोटर
ट्रांसमिशन वे	आयातित गियर रैक और पिनियन डबल ड्राइवर
आवश्यक बिजली का सामान	380V/50Hz.60Amp
बिजली की खपत	12 किलोवाट
कार्य टुकड़ा वजन	800 किलो
वज़न	5500 किग्रा
रूपरेखा आकार (मिमी)	4800 मिमी × 2700 मिमी × 1900 मिमी (एल × डब्ल्यू × एच)
फूस परिवर्तक (मिमी) के साथ रूपरेखा आकार	8400 मिमी × 3000 मिमी × 2100 मिमी (एल × डब्ल्यू × एच)

लाभ और अनुप्रयोग

लाभ:

1, बिजली की खपत पर लागत बचत / एक ही शक्ति के तहत co2 लेजर काटने की मशीन का केवल 20-30%।

2, सरल या जटिल भागों की लचीलापन और सटीक कटिंग

3, आयातित विश्व ब्रांड फाइबर लेजर / 100,000hrs से अधिक जीवन काल को अपनाने;

4, आयातित सर्वो मोटर और गियरिंग सिस्टम सटीक काटने को सुनिश्चित करता है

5, बिना किसी अतिरिक्त परिष्करण के उच्च गुणवत्ता में कटौती की आवश्यकता है

6, उच्च काटने की गति और कुशल, 10 मीटर प्रति मिनट से अधिक प्लेट काटने की गति

7, गैर संपर्क कट जिसका मतलब है कि सामग्री का कोई निशान या संदूषण नहीं है

8, वस्तुतः किसी भी शीट धातु को काटने की क्षमता

अनुप्रयोग:

लागू सामग्री: स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, सिलिकॉन स्टील, स्प्रिंग स्टील, एल्यूमीनियम, एल्यूमीनियम मिश्र धातु, जस्ती शीट और अन्य धातु पाइप और ट्यूब।

लागू उद्योग: यह व्यापक रूप से औद्योगिक पाइपलाइन प्रसंस्करण, विस्फोट प्रूफ उपकरण, सैन्य उद्योग, रासायनिक उद्योग, तेल की खोज, लैंप और लालटेन, धातु प्रसंस्करण, लोहे के बर्तन, भवन, आदि में लागू होता है।

हमारी सेवा और लाभ

हमारी सेवा

1. इस फाइबर लेजर मशीन और फाइबर लेजर भागों के लिए दो साल की वारंटी; अन्य मशीन और भागों के लिए एक साल की वारंटी।

2. 24 घंटे पेशेवर ऑनलाइन तकनीकी सहायता।

3. कुशल इंजीनियर ग्राहक को समस्या होने पर टीएम, व्हाट्सएप द्वारा समस्या का समाधान करने में मदद करेगा।

4. मुफ्त सॉफ्टवेयर अपडेट।

5. आजीवन रखरखाव और स्पेयर पार्ट्स की आपूर्ति।

हमारे फायदे

1. अलीबाबा प्रमाणीकरण उद्यम

2. 12 साल का निर्यात अनुभव

3. 20 साल का निर्माण अनुभव

4. OEM और ODM सेवा

5. 24 घंटे ऑनलाइन सेवा

6. पूरी दुनिया में डीलर नेटवर्क

विवरण

• आवेदन: लेजर काटना
• लागू सामग्री: धातु
• स्थितिः नई
• लेजर प्रकार: फाइबर लेजर
• काटना क्षेत्र: 3000 * 1500 मिमी
• काटने की गति: 120 मीटर / मिनट
• ग्राफिक प्रारूप समर्थित: DXF
• काटने की मोटाई: 1-10mm
• सीएनसी या नहीं: हाँ
• कूलिंग मोड: वाटर कूलिंग
• नियंत्रण सॉफ्टवेयर: Cypcut
• लेजर स्रोत ब्रांड: रेकस/आईपीजी/मैक्स
• लेज़र हेड ब्रांड: Raytools/Precitec
• सर्वो मोटर ब्रांड: यास्कावा
• गाइडरेल ब्रांड: HIWIN
• नियंत्रण प्रणाली ब्रांड: साइपकट
• वजन (केजी): 5500 किलो
• प्रमुख विक्रय बिंदु: लंबी सेवा जीवन
• ऑप्टिकल लेंस ब्रांड: Raytools
• 1 साल की वॉरंटी
• लागू उद्योग: विनिर्माण संयंत्र, शीट धातु प्रसंस्करण
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 2 वर्ष
• मुख्य घटक: लेजर स्रोत
• अधिकतम काटने की गति (एम / मिनट): 120 मीटर / मिनट
• अधिकतम त्वरित: 1.5G
• पोजिशनिंग सटीकता: ±0.03mmmm
• दोहराव सटीकता: ± 0.02 मिमी
• न्यूनतम लाइन चौड़ाई: 0.15mm
• मैक्स कटिंग डेप्थ (माइल्ड स्टील): 12mm
• स्टेनलेस स्टील N2: 5mm
• एल्यूमिनियम: 3 मिमी
• विद्युत आवश्यकताएँ: 380V/50Hz.60Amp
• फूस परिवर्तक (मिमी) के साथ रूपरेखा आकार: 8400 मिमी * 3000 मिमी * 2100 मिमी (एल * डब्ल्यू * एच)
• प्रमाणन: एसजीएस
• बिक्री के बाद सेवा प्रदान की: ऑनलाइन समर्थन, मुफ्त स्पेयर पार्ट्स, वीडियो तकनीकी सहायता
• वारंटी सेवा के बाद: वीडियो तकनीकी सहायता, कोई सेवा नहीं, ऑनलाइन समर्थन, स्पेयर पार्ट्स, फील्ड रखरखाव और मरम्मत सेवा
