चीन औद्योगिक धातु एल्यूमिनियम 1kw 2kw शीट धातु फाइबर लेजर काटने की मशीन

विन्यास:

1. औद्योगिक भारी शुल्क इस्पात संरचना को अपनाने, गर्मी उपचार के तहत स्क्वायर पाइप स्टील के साथ प्लेट स्टील संयुक्त वेल्डिंग, लंबे समय तक उपयोग करने के बाद विकृत नहीं होगा।

2. लंबे समय तक प्रसंस्करण के लिए टिकाऊ और उच्च परिशुद्धता सुनिश्चित करने के लिए, सभी धुरी के लिए जापान THK रैखिक रेल के साथ कॉन्फ़िगर करें।

3. एक्स, वाई अक्ष उच्च सटीकता पीसने वाले प्रकार गियर रैक, जापान शिम्पो रेड्यूसर, उच्च गति और परिशुद्धता के साथ कॉन्फ़िगर किया जा सकता है, जेड अक्ष उच्च सटीकता रोलिंग बॉल स्क्रू द्वारा प्रेषित कर रहे हैं।

4. सभी धुरी, बड़ी शक्ति, क्लोज-साइकिल नियंत्रण, उच्च परिशुद्धता स्थिति, मजबूत टोक़ बल, गतिशील संगत समय कम है, और अधिभार प्रतिरोध क्षमता मजबूत है, के लिए फ्रांस श्नाइडर एसी सर्वो प्रणाली को अपनाने।

5. ऑटोकैड कर्नेल विकास, अंतर्निहित प्रक्रिया के आधार पर औद्योगिक ऑप्टिकल फाइबर काटने की प्रणाली, स्थापित करने में आसान, रखरखाव और कैम मॉड्यूल को अपनाने, उच्च गुणवत्ता वाले काटने के प्रभाव को सुनिश्चित करते हैं।

6. पेशेवर WSX को अपनाएं, Raytools लेजर कटिंग हेड, आयातित ऑप्टिकल लेंस, फोकस स्पॉट छोटा, कटिंग लाइन अधिक सटीक, उच्च दक्षता और बेहतर प्रसंस्करण गुणवत्ता सुनिश्चित की जा सकती है।

7. दोहरी वायु पथ नियंत्रण, जापान एसएमसी बुद्धिमान गैस इकाई, स्वचालित दबाव विनियमन, वायु विनिमय, दबाव का पता लगाने, उपयोग करने के लिए और अधिक सरल से लैस है।

8. फाइबर लेजर संचारण, लचीला प्रसंस्करण, हर बिंदु पर उच्च सटीकता काटने का एहसास हुआ।

9. कई सॉफ्टवेयर के साथ संगत, सरल, लचीला और आसान संचालन, चींटी ग्राफिक और अक्षरों को आपकी पसंद के अनुसार डिज़ाइन कर सकता है।

नमूना	एफसी1325	एफसी1530	एफसी1540	एफसी1560
काम करने का आकार (एक्स एंड वाई) (मिमी)	1300*2500mm	1500*3000mm	1500*4000mm	1500*6000mm
लेजर माध्यम	फाइबर लेजर
लेजर शक्ति	800w, 1000w, 1500w, 2000w (विकल्प)
मोटाई काटना	सामग्री और शक्ति के अनुसार
0.1 न्यूनतम मार्ग चौड़ाई	0.1
सटीकता दोहराएं	±0.05
लक्ष्य निर्धारण	लाल बिंदु
लहर की लंबाई	1080 मिमी
बिजली की आपूर्ति	220-380V、50HZ

विशेषताएँ

1. भारी शुल्क संरचना, सीएनसी मशीनरी केंद्र प्रसंस्करण और गठन, उच्च शक्ति और अच्छी स्थिरता को अपनाना;

2. मशीन को और अधिक स्थिर रखने के लिए अधिक मजबूत कच्चा लोहा स्टैंड;

3. उच्च सटीकता THK रैखिक रेल, उच्च सटीकता पेचदार गियर रैक संचारण, अधिक स्थिरता, उच्च परिशुद्धता के साथ कॉन्फ़िगर करें;

4. बिजली बंद, ऑटो फीडिंग, बहाली से पुनरारंभ करें, ब्रेक पॉइंट पर प्रसंस्करण जारी रखें। समर्थन 9 समन्वय सेटिंग, उपयोगकर्ता के अनुकूल डिजाइन;

5. 1 नियंत्रण प्रणाली में SUDA 3 के साथ कॉन्फ़िगर किया गया, त्वरित गणना, मजबूत विरोधी हस्तक्षेप क्षमता;

6. औद्योगिक कैमरे से लैस, जांच स्पष्ट है। उच्च स्थिति परिशुद्धता;

7. मानक 380V 5.5KW हाई स्पीड वाटर कूलिंग स्पिंडल मोटर, उच्च शक्ति उच्च दक्षता के साथ कॉन्फ़िगर किया गया;

8. स्वतंत्र नियंत्रण कैबिनेट, मजबूत शक्ति और कमजोर शक्ति अलग, रखरखाव आसानी से;

9. कई CAD/CAM सॉफ़्टवेयर जैसे Type3/Artcam/Castmate/Probe/UG/Artgrave आदि के साथ संगत रहें;

10. औद्योगिक मैट्रिक्स वैक्यूम सिस्टम के साथ मानक;

11. मैनुअल तेल स्नेहन प्रणाली के साथ कॉन्फ़िगर करें। उपकरण रखरखाव अधिक सुविधाजनक और त्वरित है।

मुख्य भाग

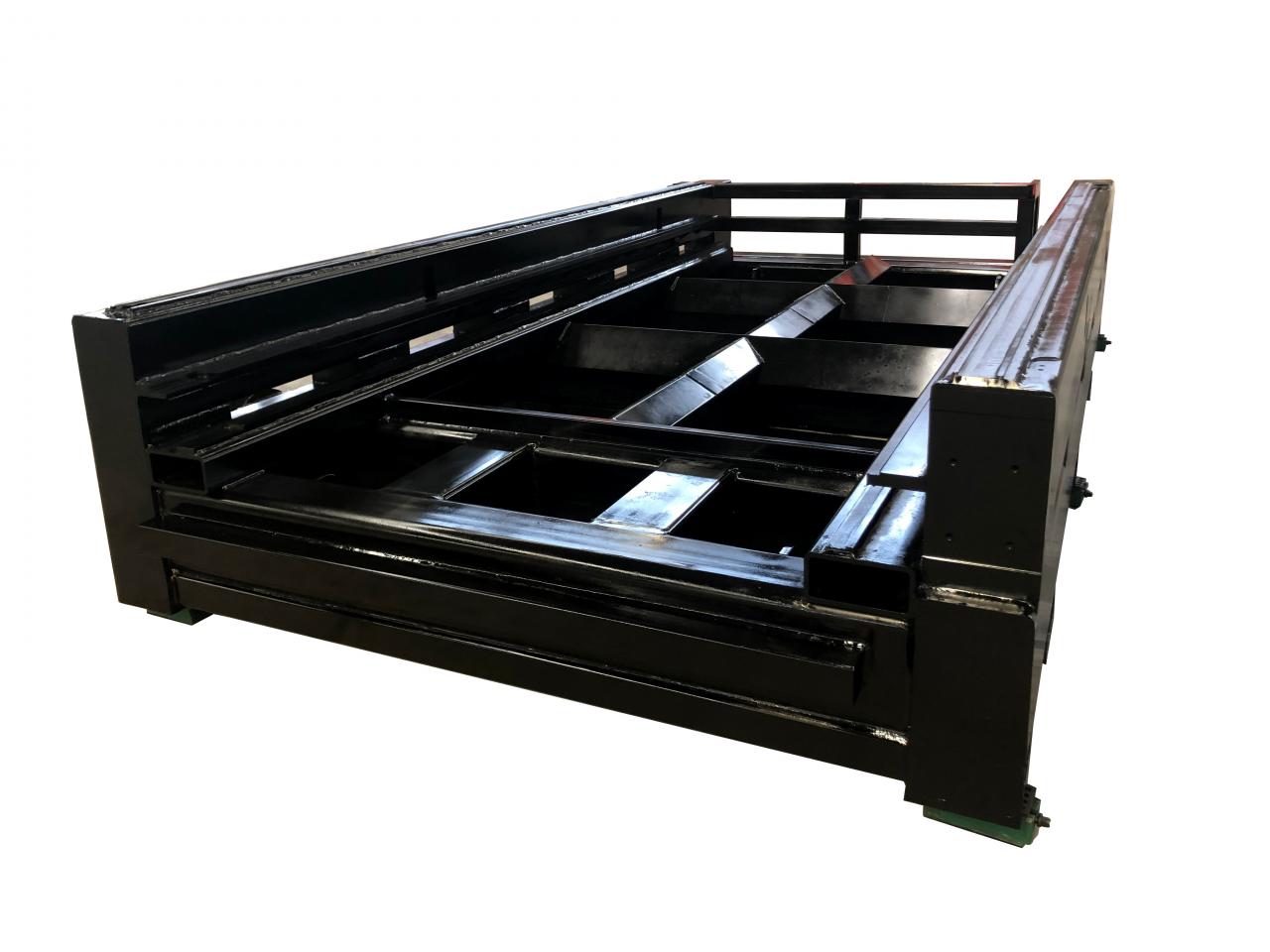

मशीन संरचना

मशीन संरचना औद्योगिक भारी इस्पात संरचना को गोद लेती है, गर्मी उपचार के तहत, कम तापमान तड़के और एनीलिंग से पीड़ित होती है, लंबे समय के उपयोग के बाद विकृत नहीं होगी। प्रसंस्करण के दौरान मशीन का आधार बहुत स्थिर होता है।

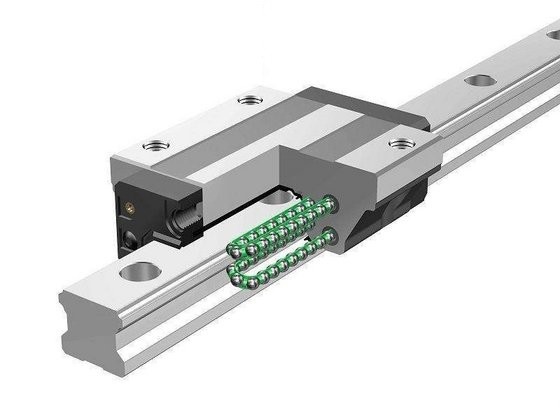

जापान THK रैखिक रेल और ब्लॉक

मशीन जापान से सर्वश्रेष्ठ रैखिक और ब्लॉक रेल को अपनाती है। हमारे पास हमारे ग्राहक से प्रतिक्रिया है कि इसका ब्लॉक 10 वर्षों में भी उपयोग कर सकता है और टूट नहीं सकता है। उपयोग जीवनकाल और उत्पाद की गुणवत्ता निश्चित रूप से सुनिश्चित की जा सकती है।

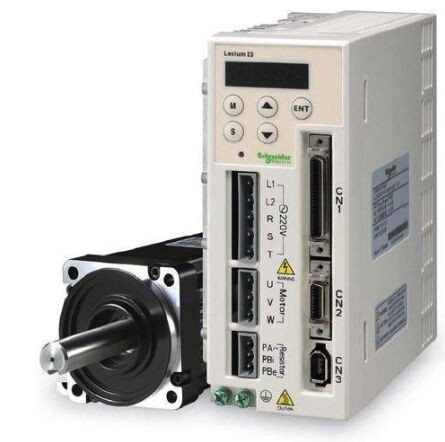

फ्रांस श्नाइडर सर्वो सिस्टम

फाइबर लेजर मशीन सर्वो मोटर और सर्वो चालक सहित फ्रांस से आयातित सर्वो प्रणाली को गोद लेती है, वाई अक्ष दो सर्वो मोटर पावर 2 किलोवाट हैं, एक्स अक्ष सर्वो पावर 2 किलोवाट पावर है, जेड अक्ष सर्वो मोटर पावर 0.4 किलोवाट पावर है।

CYPCUT नियंत्रण प्रणाली

फाइबर लेजर मशीन उद्योग में सबसे अच्छा नियंत्रण प्रणाली,
यह उच्च शक्ति फाइबर लेजर मशीन पर उपयुक्त रूप से लागू होता है और रोटरी डिवाइस, एक्सचेंज टेबल और स्वचालित फोकस काटने वाले सिर का समर्थन कर सकता है।

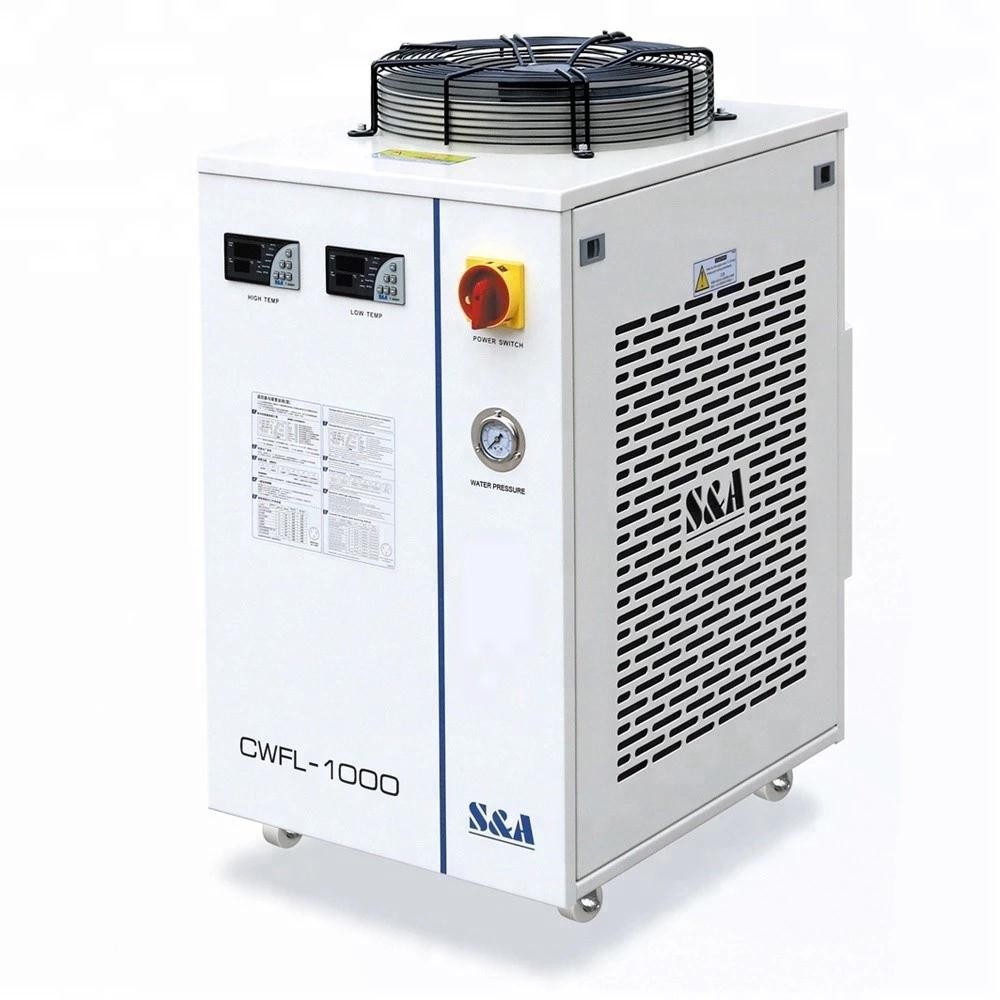

एस एंड ए चिलर

औद्योगिक कोल्ड मशीन के अनुसंधान और विकास पर ध्यान दें, स्वतंत्र अनुसंधान और कोर भागों के विकास को सख्ती से आईएसओ उत्पादन प्रबंधन प्रणाली को लागू करें, उत्कृष्ट गुणवत्ता और अग्रणी अनुसंधान के साथ, एस एंड ए घरेलू औद्योगिक प्रशीतन उद्योग में एक अग्रणी उद्यम बन गया है।

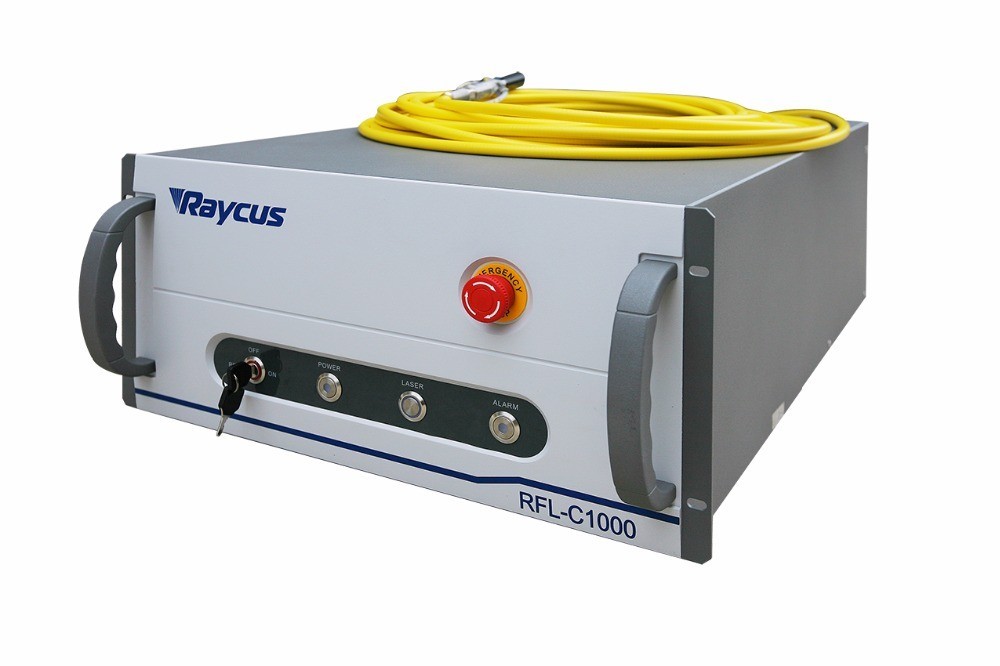

रेकस लेजर स्रोत

फाइबर लेजर संरचना में कॉम्पैक्ट है, प्रदर्शन में स्थिर है और व्यापक रूप से उपयोग किया जाता है, फाइबर लेजर में उच्च फोटोइलेक्ट्रिक रूपांतरण दक्षता, अच्छी बीम गुणवत्ता और कम रखरखाव लागत होती है, (यूएसए आईपीजी लेजर स्रोत वैकल्पिक है)

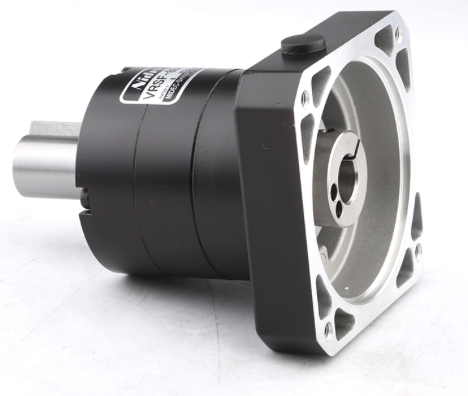

जापान शिम्पो सर्वो रेड्यूसर

हमारी फाइबर लेजर मशीन जापान से शिम्पो सर्वो रेड्यूसर को कम शोर के साथ गोद लेती है जब मशीन धातु सामग्री को संसाधित कर रही होती है, कई शोधन के बाद, इसकी स्थापना में छोटा आकार होता है लेकिन उच्च परिशुद्धता कार्य होता है।

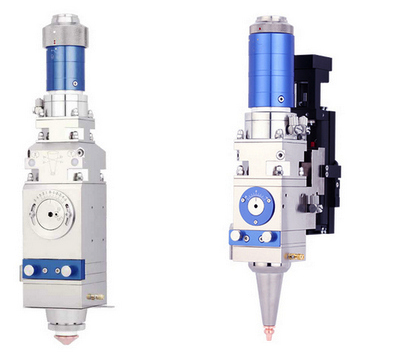

WSX फाइबर लेजर कटिंग हेड

हमारी फाइबर लेजर मशीन 1000 वाट WSX NO: 1 मैनुअल फोकस कटिंग हेड स्थापित करती है।

मशीन NC30 स्वचालित फ़ोकस कटिंग हेड, तेज़ वेध (विशेष रूप से मोटी सामग्री) को वैकल्पिक कर सकती है, प्लेट को गर्म करना आसान नहीं है, निम्नलिखित काटने वाले सिर को प्रभावित नहीं करता है।

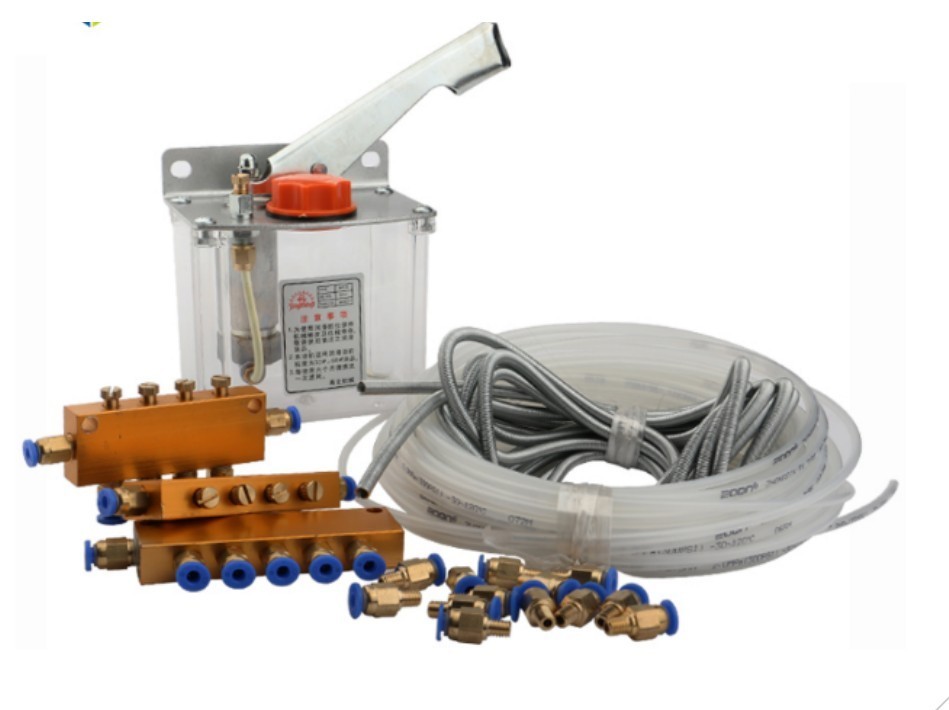

तेल स्नेहन प्रणाली

यह मशीन एक्सेसरी मशीन रेल और ब्लॉक को लुब्रिकेट करने के लिए लागू की जाती है ताकि यह सुचारू रूप से और तेजी से चलती है, जिससे कार्य कुशलता में सुधार होता है।

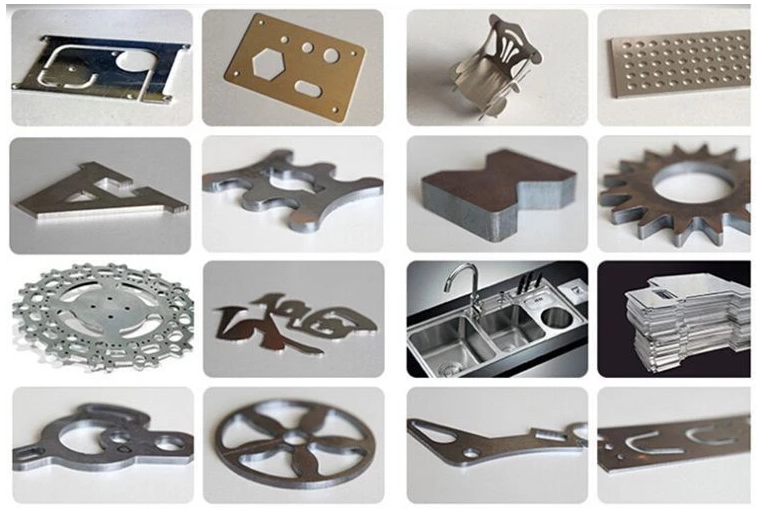

 आवेदन और नमूना

विवरण

• आवेदन: लेजर काटना, लेजर काटना
• लागू सामग्री: धातु, एल्यूमीनियम कूपर कार्बन स्टेनलेस स्टील
• स्थितिः नई
• लेजर प्रकार: फाइबर लेजर
• काटना क्षेत्र: 1300 * 2500 मिमी
• काटने की गति: 20 मीटर / मिनट
• ग्राफिक प्रारूप समर्थित: एआई, पीएलटी, डीएक्सएफ, डीडब्ल्यूजी
• काटने की मोटाई: सामग्री के आधार पर
• सीएनसी या नहीं: हाँ
• कूलिंग मोड: वाटर कूलिंग
• नियंत्रण सॉफ्टवेयर: श्नाइडर एसी सर्वो प्रणाली
• उत्पत्ति का स्थान: अनहुई, चीन
• लेजर स्रोत ब्रांड: रेकस
• लेजर हेड ब्रांड: WSX
• सर्वो मोटर ब्रांड: श्नाइडर
• गाइडरेल ब्रांड: THK
• नियंत्रण प्रणाली ब्रांड: साइपकट
• वजन (केजी): 2900 किलो
• प्रमुख विक्रय बिंदु: उच्च सुरक्षा स्तर
• ऑप्टिकल लेंस ब्रांड: तरंग दैर्ध्य
• 1 साल की वॉरंटी
• लागू उद्योग: होटल, परिधान की दुकानें, भवन निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकानें, घरेलू उपयोग, खुदरा, छपाई की दुकानें, निर्माण कार्य, ऊर्जा और खनन, विज्ञापन कंपनी
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 1 वर्ष
• मुख्य घटक: मोटर, गियर, इंजन, पीएलसी, लेजर पावर
• ऑपरेशन का तरीका: निरंतर तरंग
• विन्यास: 3-अक्ष
• उत्पाद संभाला: शीट धातु और ट्यूब
• फ़ीचर: वाटर-कूल्ड
• उत्पाद का नाम: FC1325 FC1530
• लेजर पावर: 1000W
• लेजर स्रोत: रेकस (वैकल्पिक आईपीजी)
• सर्वो मोटर: फ्रांस श्नाइडर
• लेजर हेड: WSX / Raytools
• पोजिशनिंग सटीकता: 0.05 मिमी
• रैखिक रेल: जापान THK
• रेड्यूसर: जापान शिम्पो रेड्यूसर
• कार्य क्षेत्र: 3000 * 1500 मिमी
