धातु के लिए सीएनसी दोहरे उपयोग शीट और ट्यूब पाइप ट्यूब कटर फाइबर लेजर काटने की मशीन

उत्पाद की विशेषताएँ

1. दोहरे कार्यों वाली एक मशीन, बचत लागत यह धातु शीट और पाइप दोनों को काट सकती है। इसके अलावा, टू-इन-वन डिज़ाइन बहुत सारे फर्श क्षेत्र को बचाता है और कार्य कुशलता में सुधार करता है।

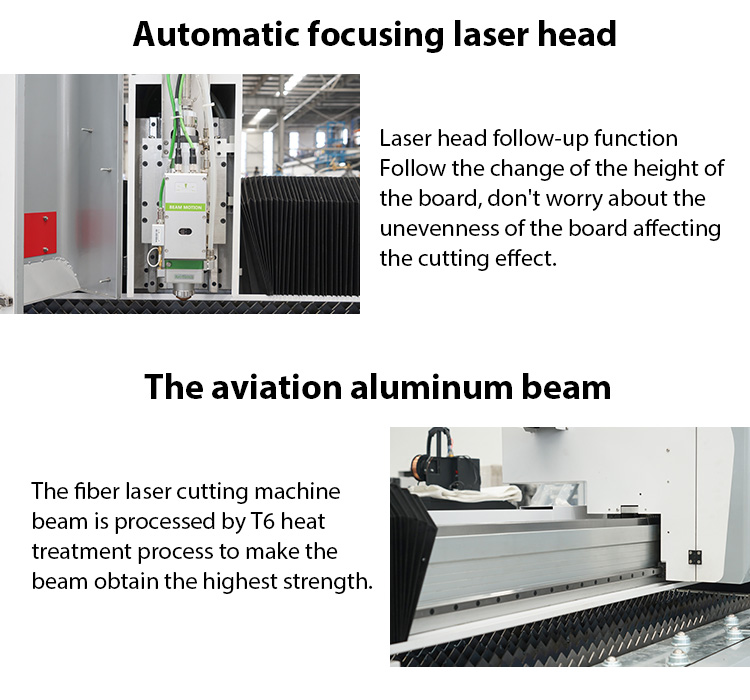

2. एयरक्राफ्ट-ग्रेड एल्युमिनियम क्रॉसबीम एयरक्राफ्ट-ग्रेड एल्युमीनियम जंग प्रतिरोधी, हल्का और अत्यधिक कठोर है, जो उच्च गति वाले लेजर कटिंग की गारंटी देता है। इसके अलावा, यह सही गतिशील प्रदर्शन जैसे एंटी-ट्विस्टिंग, एंटी-टिल्टिंग और एंटी-विरूपण के कारण उत्कृष्ट काटने की सटीकता की भी गारंटी देता है।

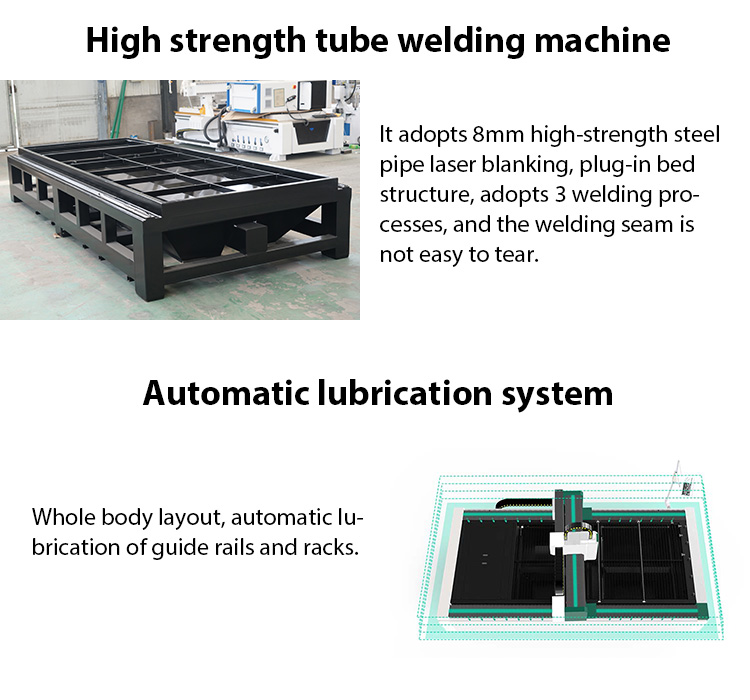

3. उच्च गुणवत्ता वाली मोटी दीवार कार्बन स्टील पाइप वेल्डेड बिस्तर उच्च शक्ति मशीन बिस्तर अधिक स्थिर और टिकाऊ है। 600 ℃ तनाव राहत एनीलिंग उपचार के बाद, मशीन बिस्तर में मजबूत संरचनात्मक कठोरता है। मशीन की समग्र यांत्रिक संरचना में छोटे विरूपण, कम कंपन होते हैं, काटने की सटीकता सुनिश्चित करते हैं।

4. स्वतंत्र नियंत्रण कैबिनेट धूल निर्माण को रोकने के लिए सभी विद्युत घटकों और लेजर स्रोतों को एक अलग नियंत्रण कैबिनेट में बनाया गया है। इसके अलावा, नियंत्रण कैबिनेट स्वचालित थर्मोस्टेटिक एयर कंडीशनिंग से लैस है। यह उच्च गर्मी के तापमान से घटकों को नुकसान से बचाता है।

5. एकीकृत बड़ी मात्रा में धूल हटाने की प्रणाली। धूल हटाने की प्रणाली बड़ी हवा की मात्रा के साथ काटने की प्रक्रिया से उत्पन्न सभी धुएं को हटा सकती है। यह ऑपरेटर के स्वास्थ्य और काम के माहौल की रक्षा करने में मदद करता है।

तकनीकी मापदंड

कार्य क्षेत्र	1500*3000mm
लेजर आउटपुट पावर	1000W/2000W/3000W/4000w（ वैकल्पिक
एक्स/वाई-अक्ष स्थिति सटीकता	±0.03मिमी
एक्स/वाई-अक्ष स्थान बदलने की सटीकता	±0.02मिमी
अधिकतम त्वरण	1.5G
सर्वो मोटर	जापान यास्कावा / जापान फ़ूजी
विद्युत उपकरण	श्नाइडर
कम करने	जापान शिम्पो

उत्पाद विवरण

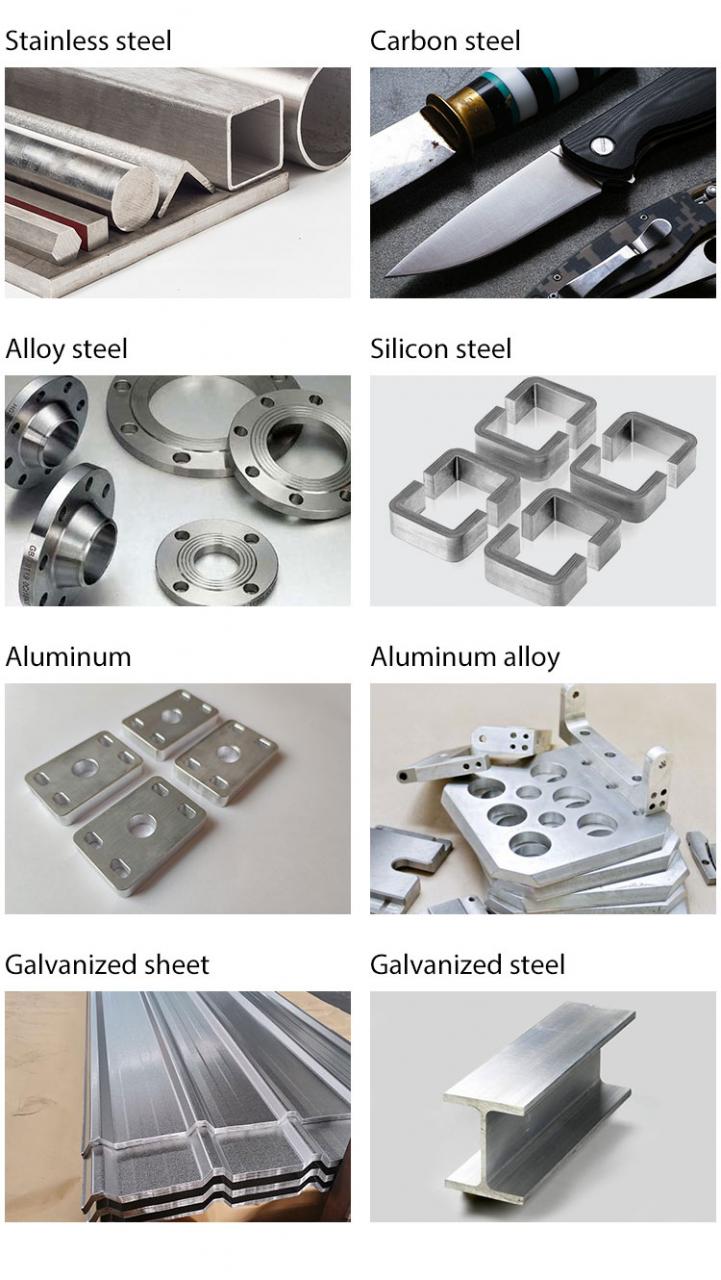

लागू सामग्री

विवरण

• आवेदन: लेजर काटना
• लागू सामग्री: धातु
• स्थितिः नई
• लेजर प्रकार: फाइबर लेजर
• काटना क्षेत्र: 1500 मिमी * 3000 मिमी
• काटने की गति: 75 मीटर / मिनट
• ग्राफिक प्रारूप समर्थित: पीएलटी, डीएसटी, डीएक्सपी
• काटने की मोटाई: सामग्री तक
• सीएनसी या नहीं: हाँ
• कूलिंग मोड: वाटर कूलिंग
• नियंत्रण सॉफ्टवेयर: CYPCUT
• लेजर स्रोत ब्रांड: रेकस
• लेजर हेड ब्रांड: Raytools
• सर्वो मोटर ब्रांड: फ़ूजी
• गाइडरेल ब्रांड: HIWIN
• नियंत्रण प्रणाली ब्रांड: साइपकट
• वजन (केजी): 4500 किलो
• प्रमुख विक्रय बिंदु: प्रतिस्पर्धी मूल्य
• ऑप्टिकल लेंस ब्रांड: हो सकता है
• वारंटी: 2 साल
• लागू उद्योग: होटल, परिधान की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकानें, खाद्य दुकान, छपाई की दुकानें, ऊर्जा और खनन
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 1 वर्ष
• मुख्य घटक: मोटर, असर, पंप, इंजन
• ऑपरेशन का तरीका: निरंतर तरंग
• विन्यास: 3-अक्ष
• उत्पाद संभाला: शीट धातु और ट्यूब
• फ़ीचर: सर्वो-मोटर
• प्रसंस्करण क्षेत्र: 1500x3000 मिमी
• नियंत्रण प्रणाली: साइकट नियंत्रण प्रणाली
• शीतलन प्रणाली: TEYU S&A CW6250 वाटर चिलर
• लेज़र हेड: स्विटज़रलैंड रे टूल्स लेज़र हेड
• स्क्वायर रेल: ताइवान पीएमआई वाई # 30 * 2, एक्स 20 #
• गियर रैक: जर्मनी YYC उच्च परिशुद्धता पीस रैक (#2m)
• मोटर और ड्राइवर: X, Y अक्ष, Z अक्ष के लिए जापान Yaskawa850w 400w जापान Yaskawa . के साथ
• रेड्यूसर: जापान शिंप रेड्यूसर
• वायवीय घटक: जापान एसएमसी वायवीय घटक
• विद्युत घटक: फ्रांस श्नाइडर
