डेलेम Da66t 125 3+1 4+1 6+1 8+1 सीएनसी हाइड्रोलिक प्रेस ब्रेक धातु प्लेट झुकने के लिए

उत्पाद की जानकारी

यह मशीन 2020 में RAYMAX द्वारा लॉन्च की गई एक नई सीएनसी झुकने वाली मशीन है, और उच्च परिशुद्धता और लागत प्रदर्शन आवश्यकताओं वाले निर्माताओं के लिए उपयुक्त है। मशीन वॉल्यूम और एक सच्चे वर्कहॉर्स द्वारा हमारा सबसे लोकप्रिय मॉडल है, जो उच्च गुणवत्ता वाले भागों से बना है और गंभीर विश्वसनीयता प्रदान करता है। Y1 और Y2 सिंक्रोनाइज़ेशन तकनीक उच्च दृष्टिकोण, मोड़ और वापसी की गति सुनिश्चित करती है। यह झुकने की लंबाई क्षमता और दबाव सीमा को विभिन्न उत्पादन आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।

वैज्ञानिक डिजाइन

1, स्वतंत्र सिलेंडर द्वारा नियंत्रित प्रत्येक Y1 और Y2 कुल्हाड़ियों के तुल्यकालिक आंदोलन

2, कॉन्फ़िगरेशन पर विकल्प जोड़ने और बाद के चरण में अपग्रेड करने की संभावना

पर्यावरण के अनुकूल

प्रतीक्षा के दौरान कम शोर और तेजी से नीचे (25 डेसिबल से कम), दबाव और वापसी, क्योंकि हाइड्रोलिक सिस्टम में दबाव सर्वो मुख्य मोटर का बंद लूप नियंत्रण है। सर्वो मोटर का उपयोग करके ऊर्जा की खपत सामान्य मशीन से 60% कम है।

मशीन बॉडी का स्थिर और टिकाऊ प्रदर्शन

1, मशीन फ्रेम एकीकृत वेल्डिंग।

2, एक प्रक्रिया में सीएनसी त्रि-आयामी मशीनिंग केंद्र द्वारा गठित मशीन फ्रेम, जो प्रत्येक बढ़ते सतह की समानता और लंबवतता सुनिश्चित करता है।

3 तड़के से आंतरिक तनाव फाड़ना।

4, जंग और जंग रोधी उपचार को हटाने के लिए शॉट ब्लास्ट।

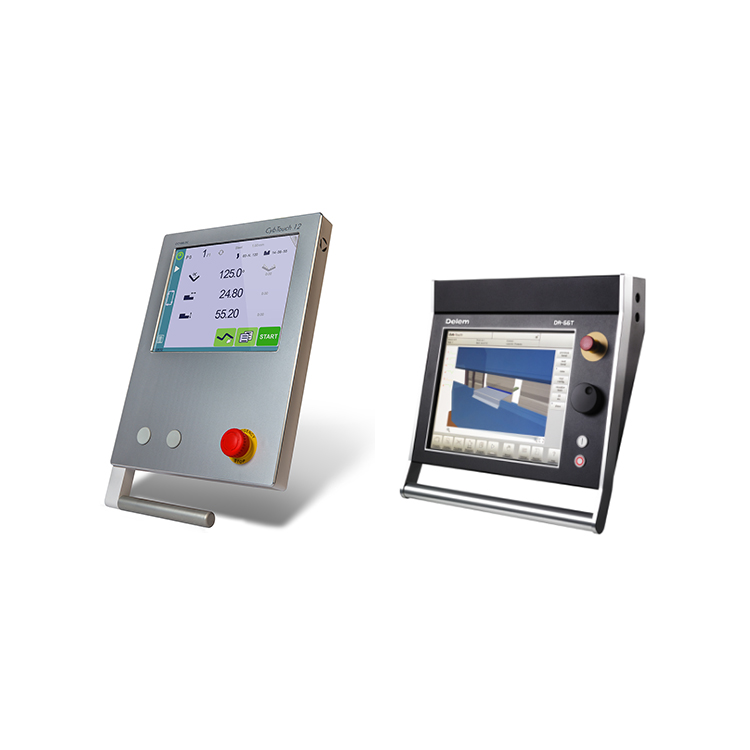

1. नियंत्रण प्रणाली: DA52s (स्विट्ज़रलैंड से वैकल्पिक साइबेलेक CT8)

त्वरित, एक पृष्ठ प्रोग्रामिंग

हॉटकी नेविगेशन

•7” वीजीए रंग टीएफटी

• 4 कुल्हाड़ियों तक (Y1, Y2, और 2 सहायक कुल्हाड़ी)

ताज पर नियंत्रण

•उपकरण/सामग्री/उत्पाद पुस्तकालय

•यूएसबी, परिधीय इंटरफेसिंग

• बुनियादी मशीन नियंत्रण कार्य Y1 Y2 XR -axis हैं।

•बंद लूप के साथ-साथ खुले लूप वाल्व के लिए उन्नत वाई-अक्ष नियंत्रण एल्गोरिदम

वैकल्पिक नियंत्रण प्रणाली：

(स्विट्ज़रलैंड से DA66T DA69T / साइबेलेक CT8 CT12)

वैकल्पिक अक्ष (3 1/4 1/6 1/8 1)

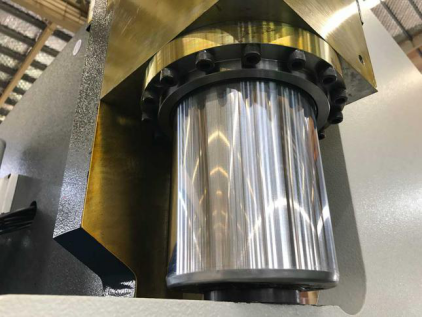

2. सिलेंडर
एक चीनी प्रीमियम ब्रांड के रूप में, इसकी सेवा जीवन 10 वर्ष से अधिक है

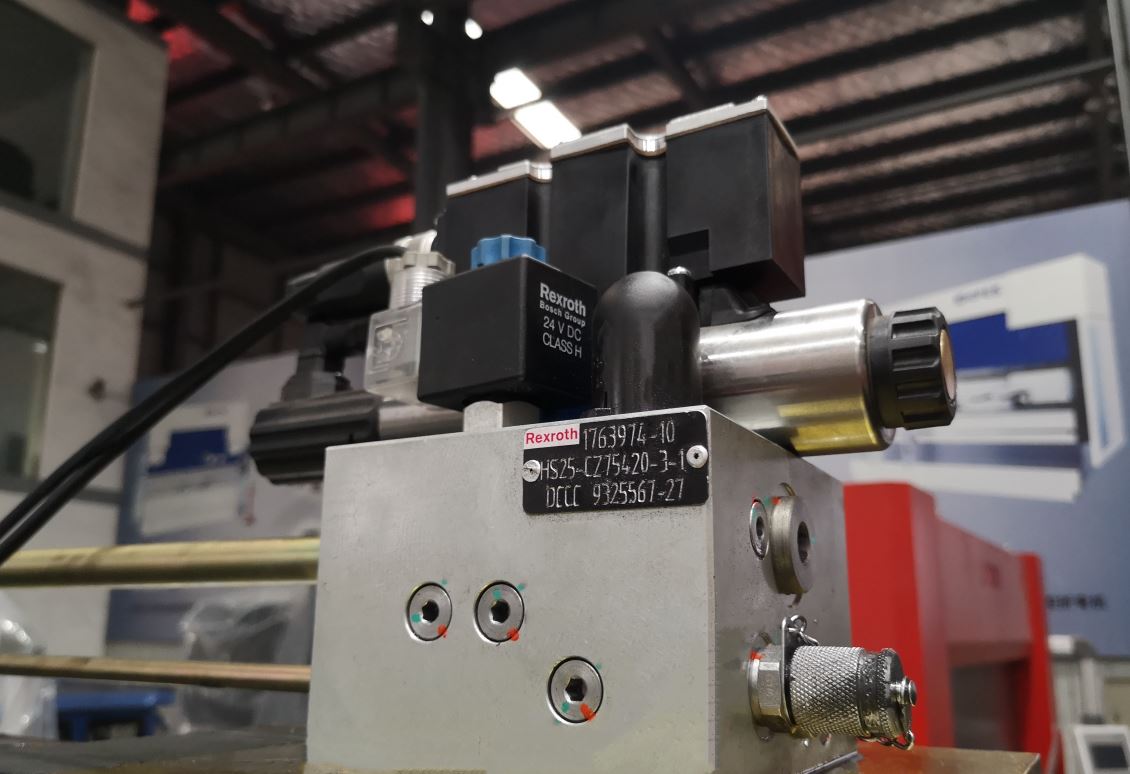

3. आनुपातिक वाल्व
आनुपातिक वाल्व Y1 Y2 aixs आंदोलनों को ठीक से नियंत्रित करता है

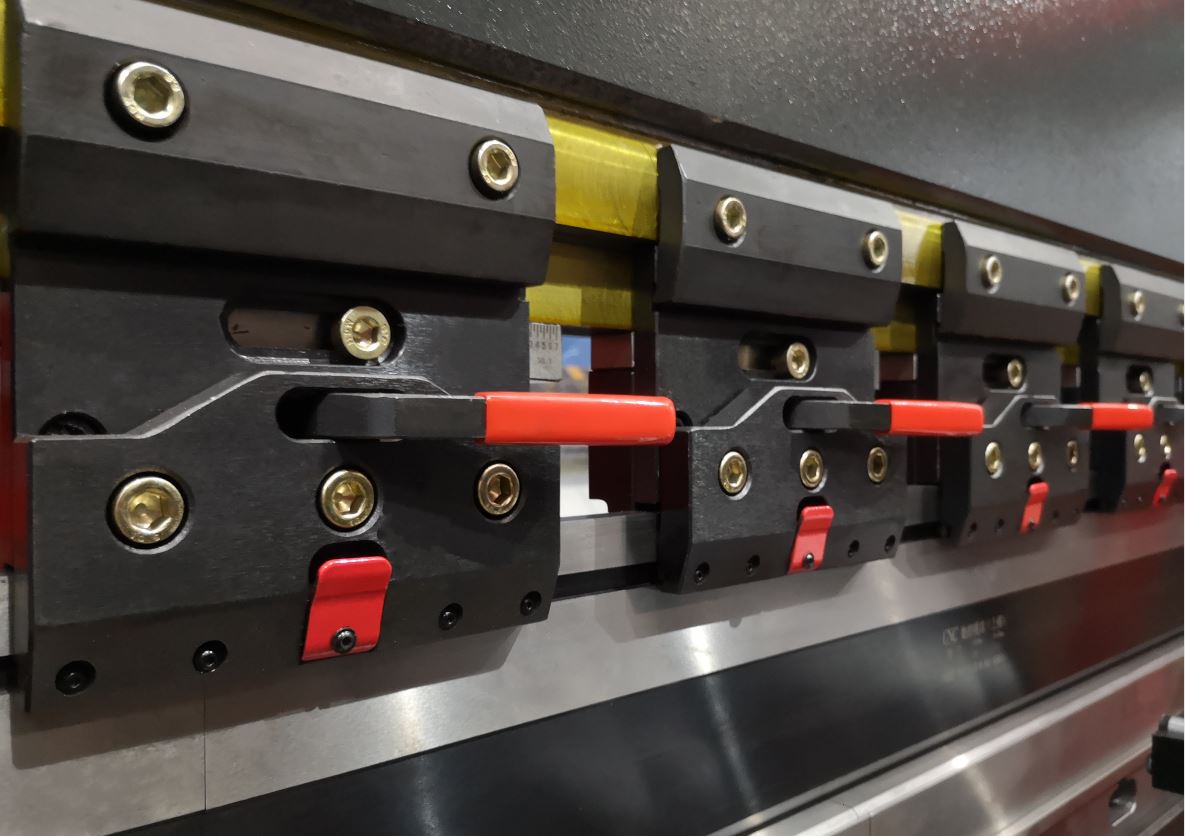

4. त्वरित क्लिप
लंबवत सेट अप के कारण तेज़ टूल बदलता है，आपके सेट अप समय को कम करने के लिए

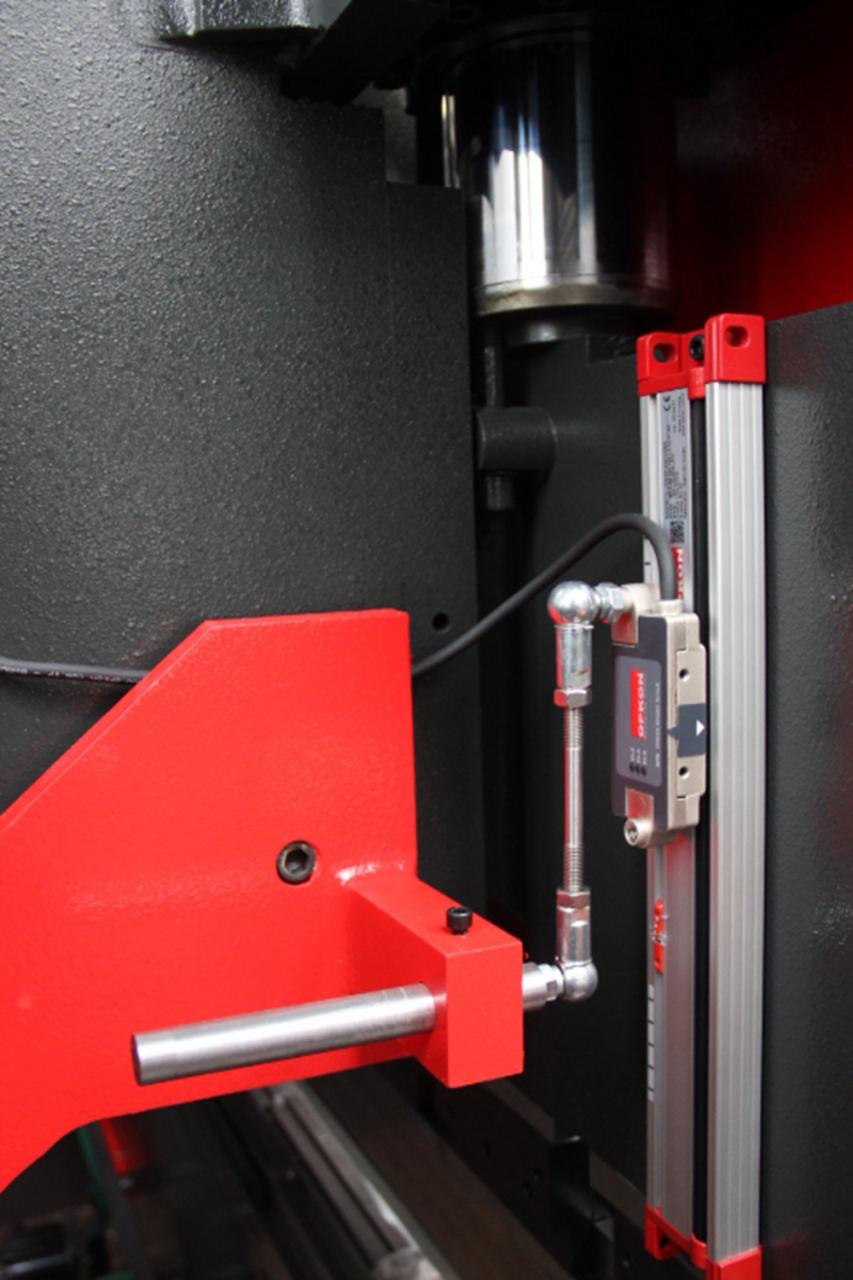

5. झंझरी शासक सटीक स्थिति देता है
ऑप्टिक लीनियर गाइड सिस्टम मशीन बेड पर अलग हाथ से तय किया गया है। इस समाधान के द्वारा, सभी यॉ मान आपकी बाइंडिंग संवेदनशीलता और दोहराव को समायोजित करने के लिए रिकॉर्ड करने में सक्षम हैं।

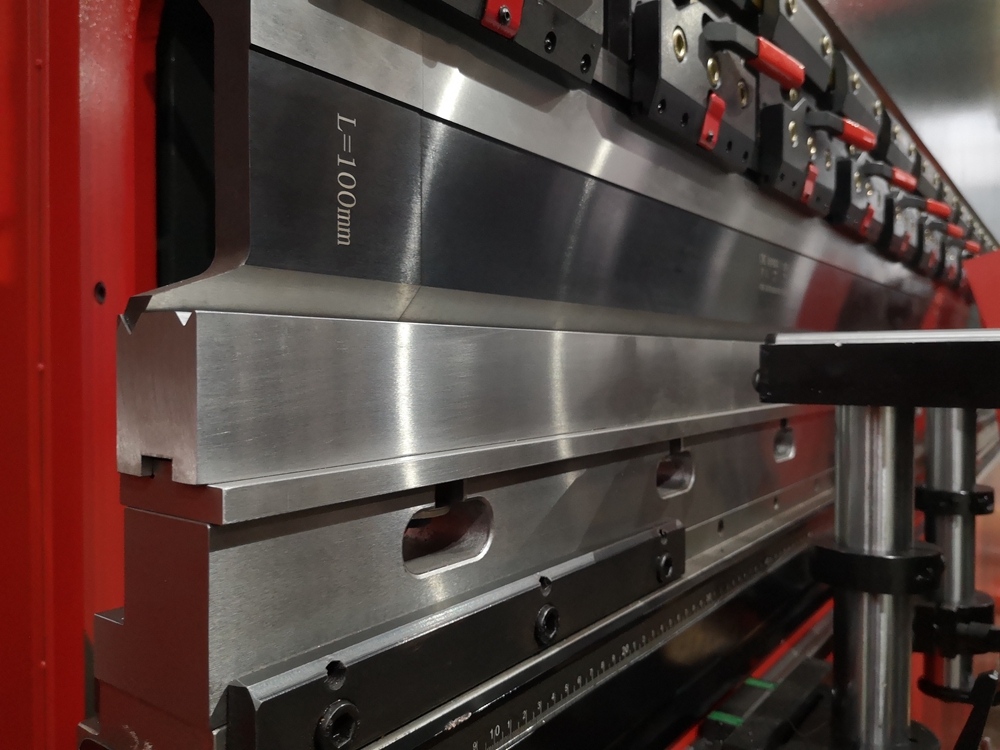

6. सीएनसी मोल्ड (गोलिन)
सीएनसी केंद्रित मोल्ड (बहु-कार्य, पक्षों को बदलने में आसान)

7. स्वचालित क्राउनिंग सिस्टम
समान मुआवजा, सीएनसी नियंत्रण प्रणाली DA52s द्वारा सही झुकने कोण नियंत्रण

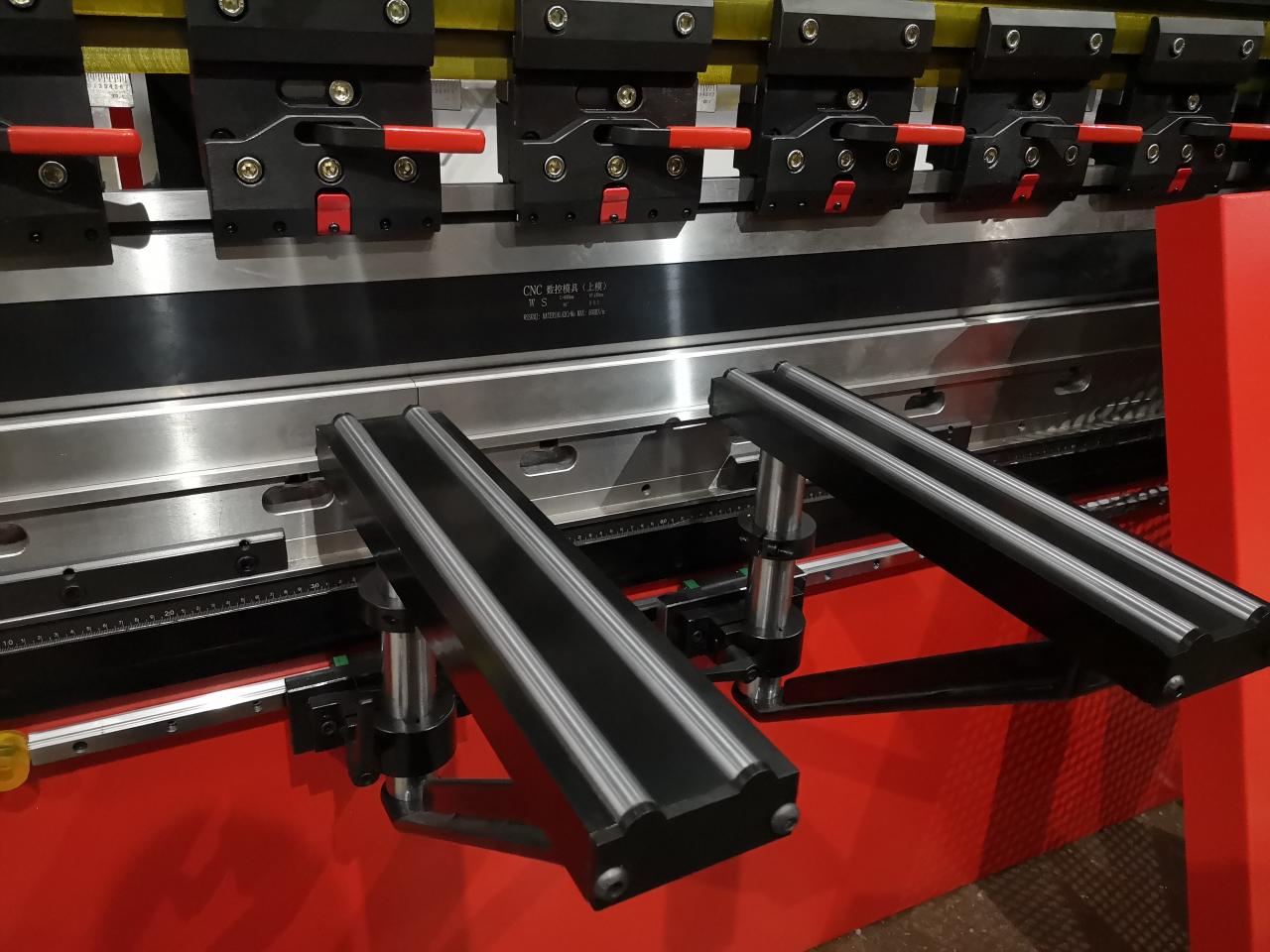

8. सहायक शाखा
एर्गोनोमिक सपोर्ट ब्रैकेट और एलईडी वर्क एरिया रोशनी आपके ऑपरेटिंग आसानी को अधिकतम करने के लिए काम करती है

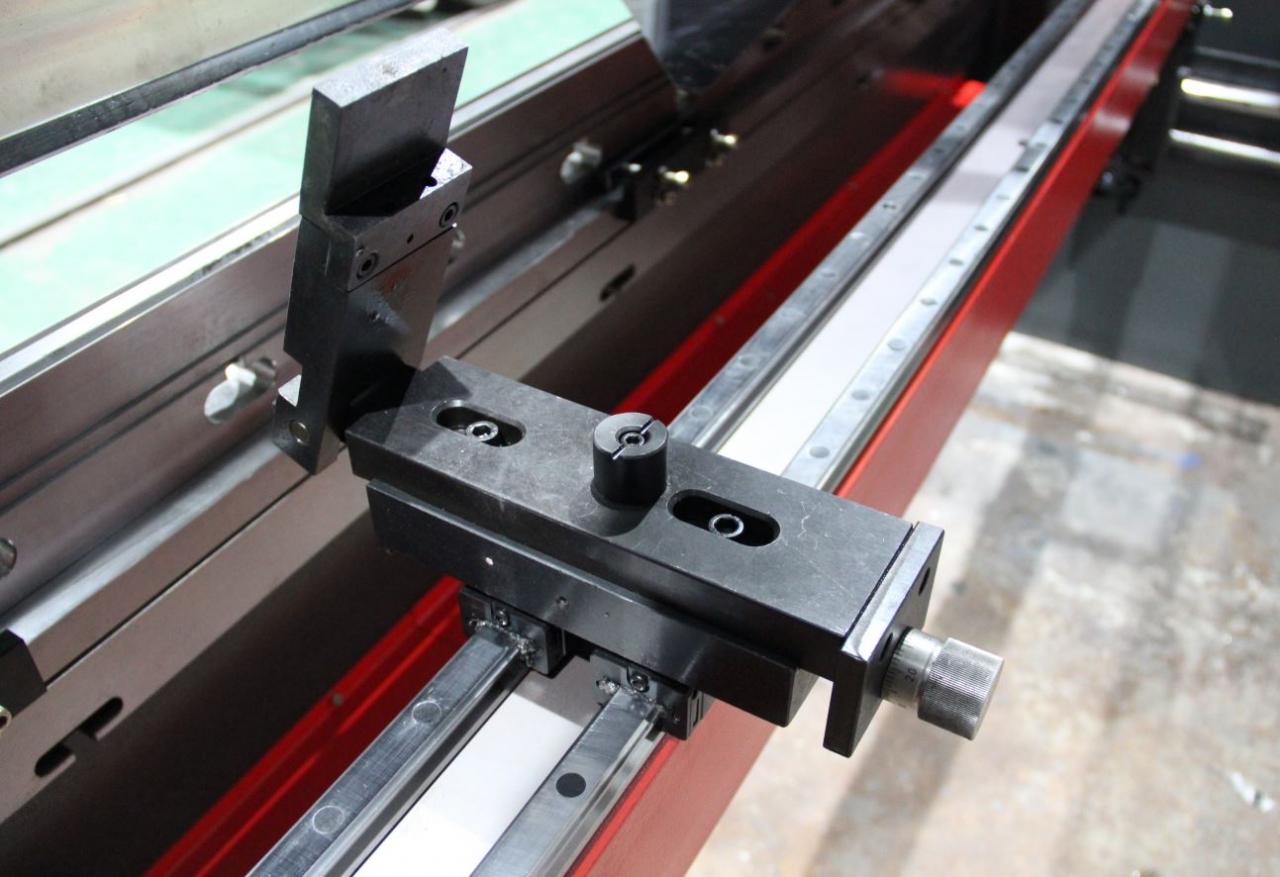

9. डबल लीनियर गाइड और इंटीग्रेटेड सपोर्ट बीम
उंगली की गति सटीकता में सुधार करने के लिए

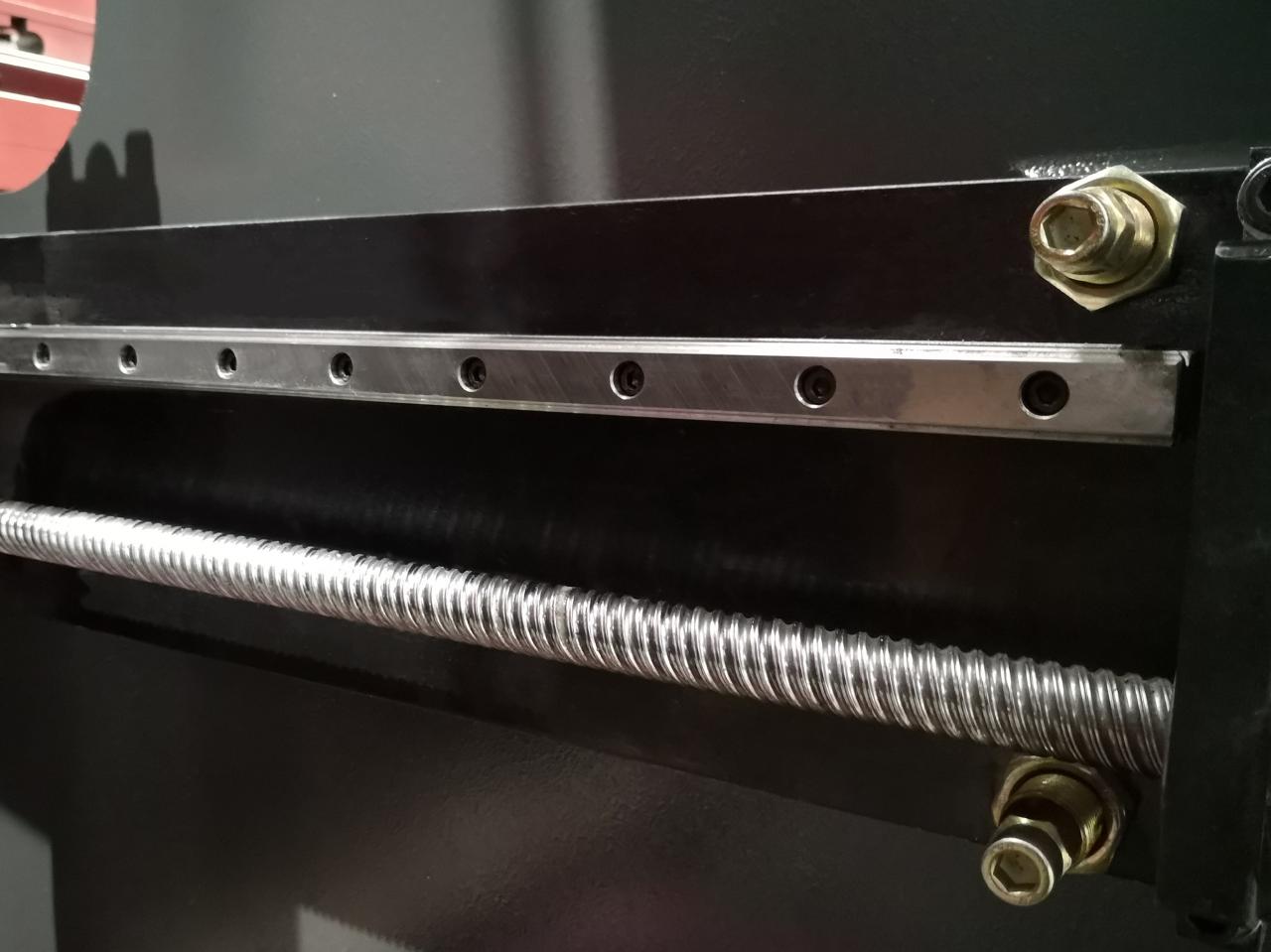

10. बॉल स्क्रू और लीनियर गाइड
डायनामिक बैक गेज और हाई स्पीड एक्सिस बैक गेज मूवमेंट सटीकता में सुधार करने के लिए बॉल स्क्रू और लीनियर गाइड के लिए धन्यवाद

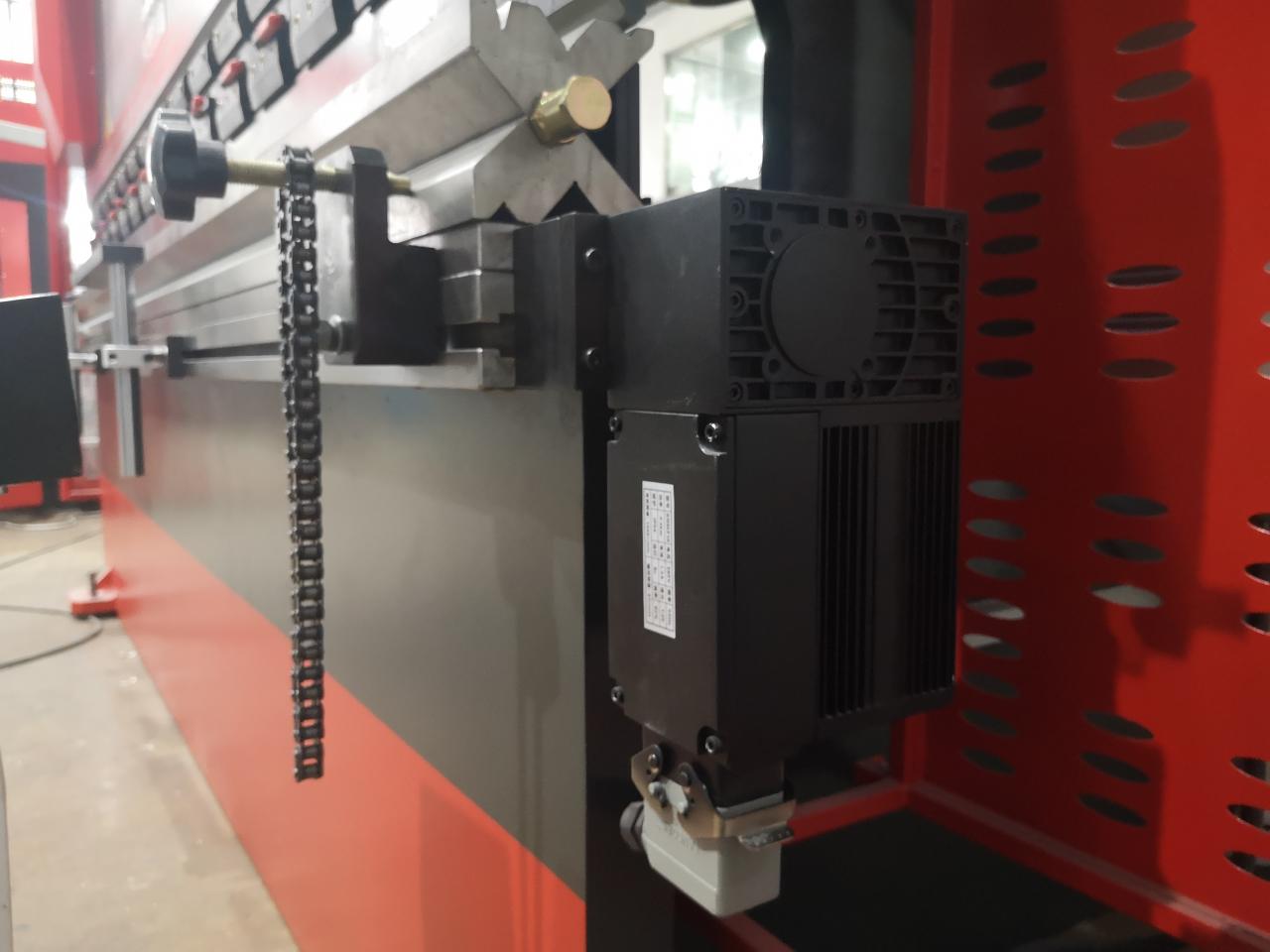

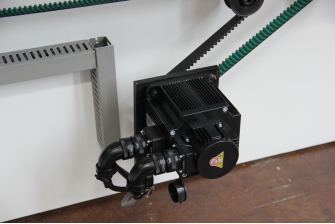

11. सर्वो मोटर
गति और सटीकता बढ़ाने के लिए सर्वो ड्राइव X और Y aixs पोजीशनिंग।

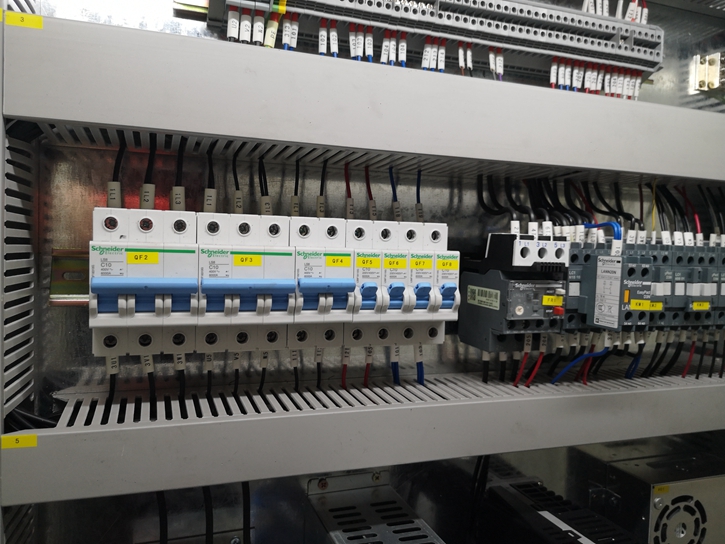

12. मुख्य विद्युत घटक
अंतरराष्ट्रीय ब्रांडों का चयन, स्थिर और लंबे समय तक चलने वाला प्रदर्शन।

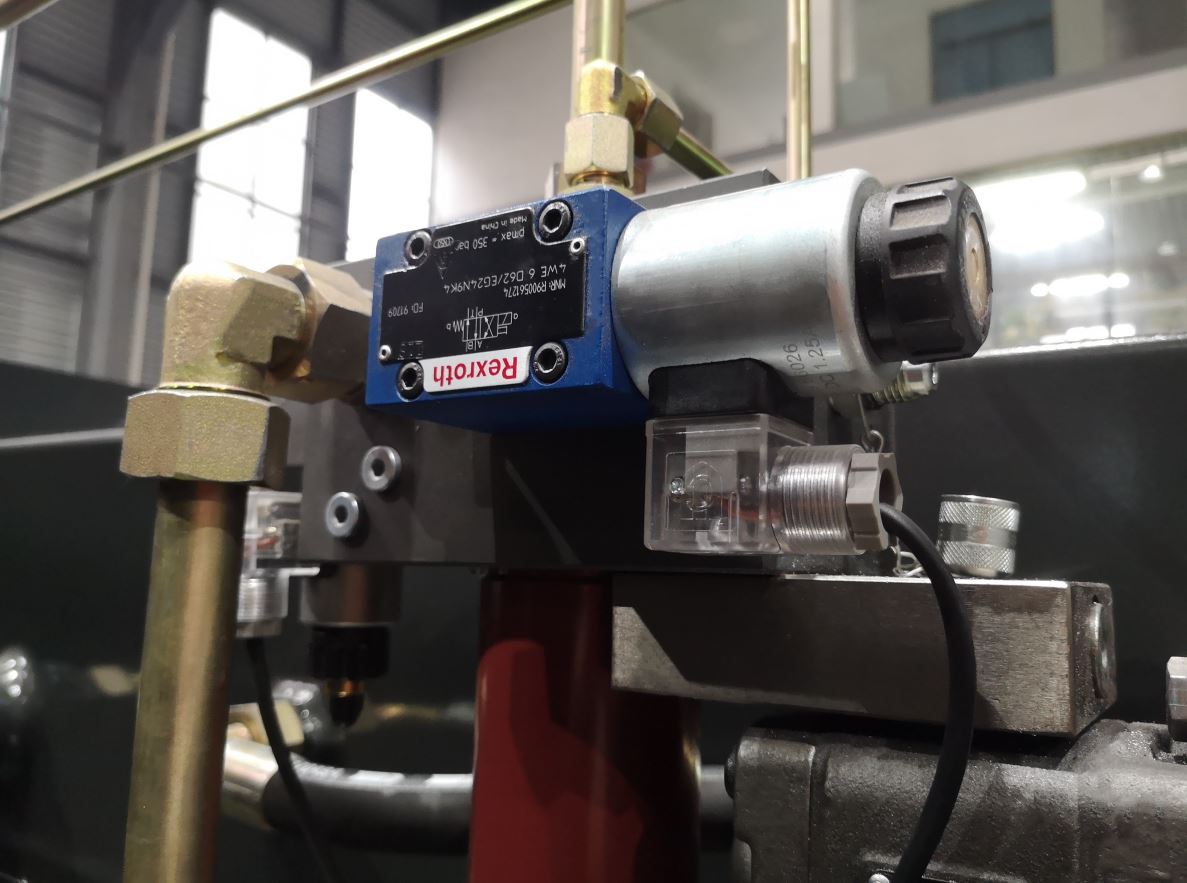

13. हाइड्रोलिक वाल्व
अंतरराष्ट्रीय ब्रांडों का चयन, स्थिर और लंबे समय तक चलने वाला प्रदर्शन।

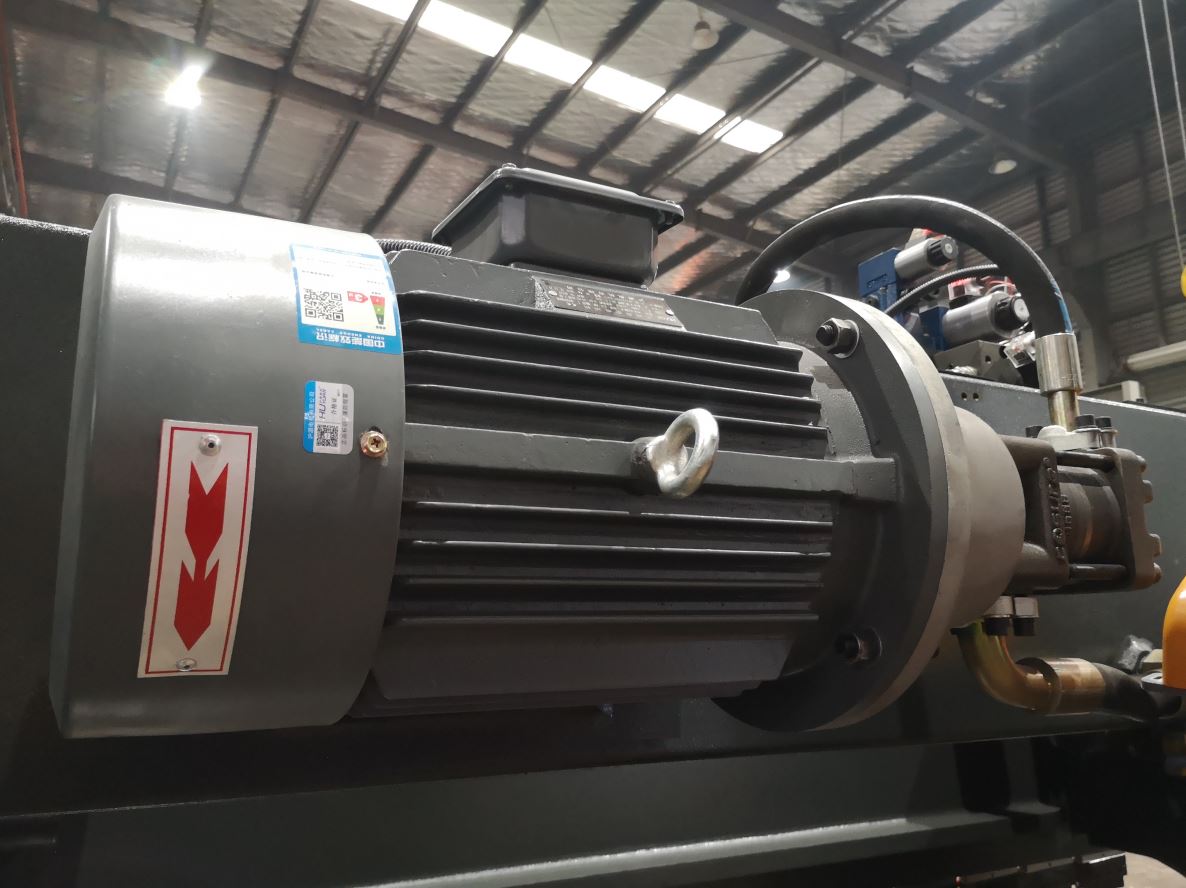

14. मुख्य मोटर: जर्मन से सीमेंस, तेल पंप, अमेरिका से सनी।
अंतरराष्ट्रीय ब्रांडों का चयन, स्थिर और लंबे समय तक चलने वाला प्रदर्शन।

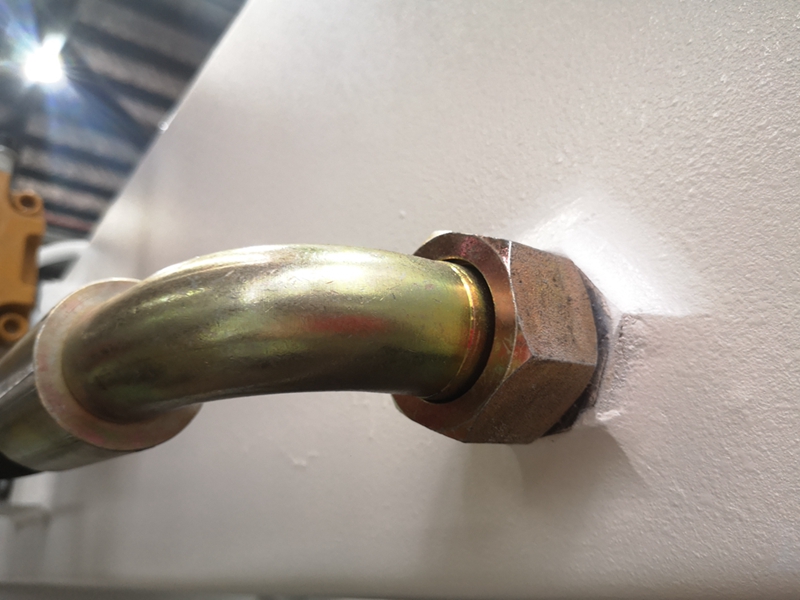

15. ट्यूबिंग ज्वाइंट (जर्मन से ईएमबी)
रिसाव तेल से बचने के लिए, मरम्मत में आसान

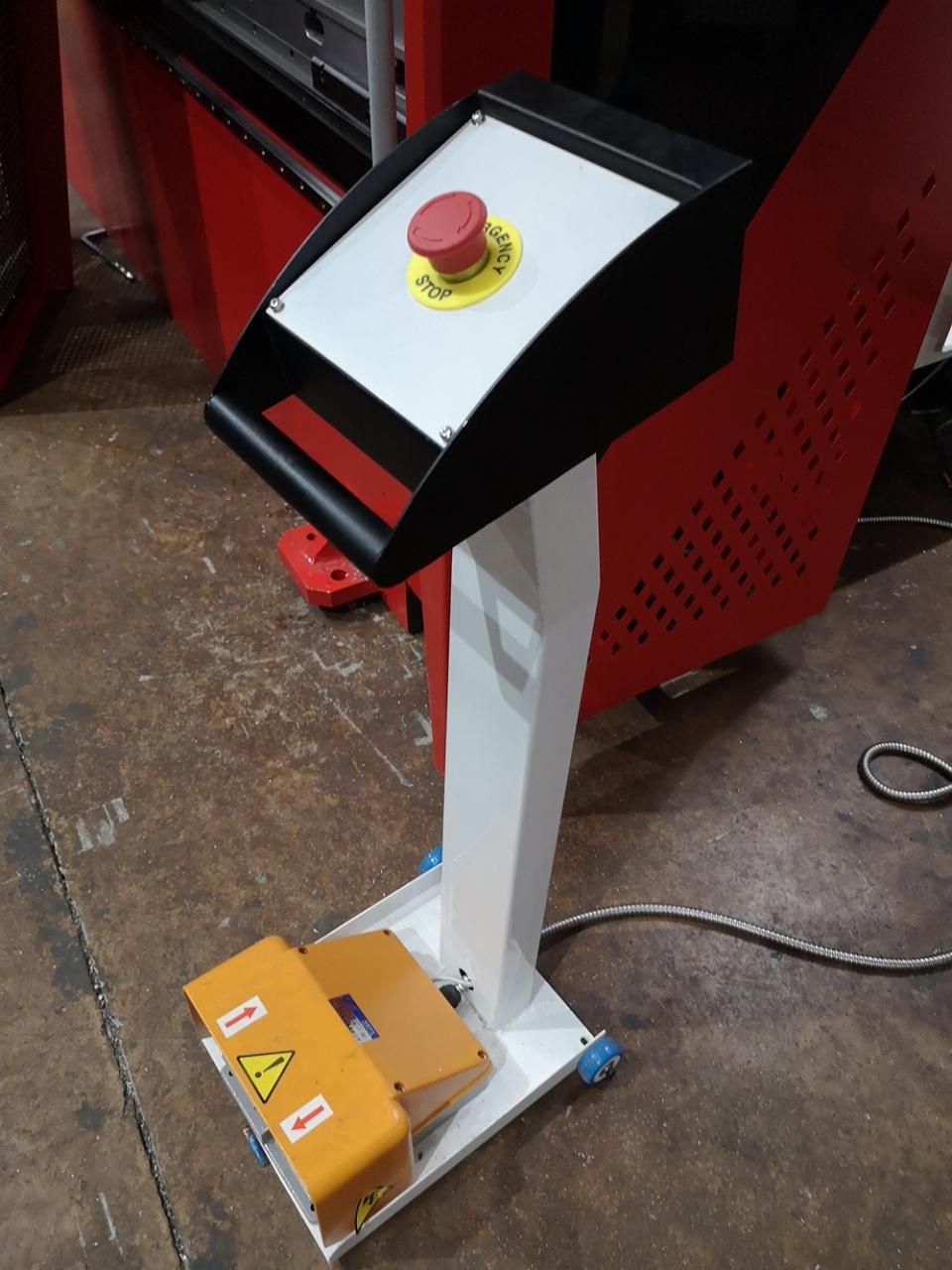

16. फुट स्विच इलेक्ट्रिक कंपोनेंट्स (फ्रांस से श्नाइडर)

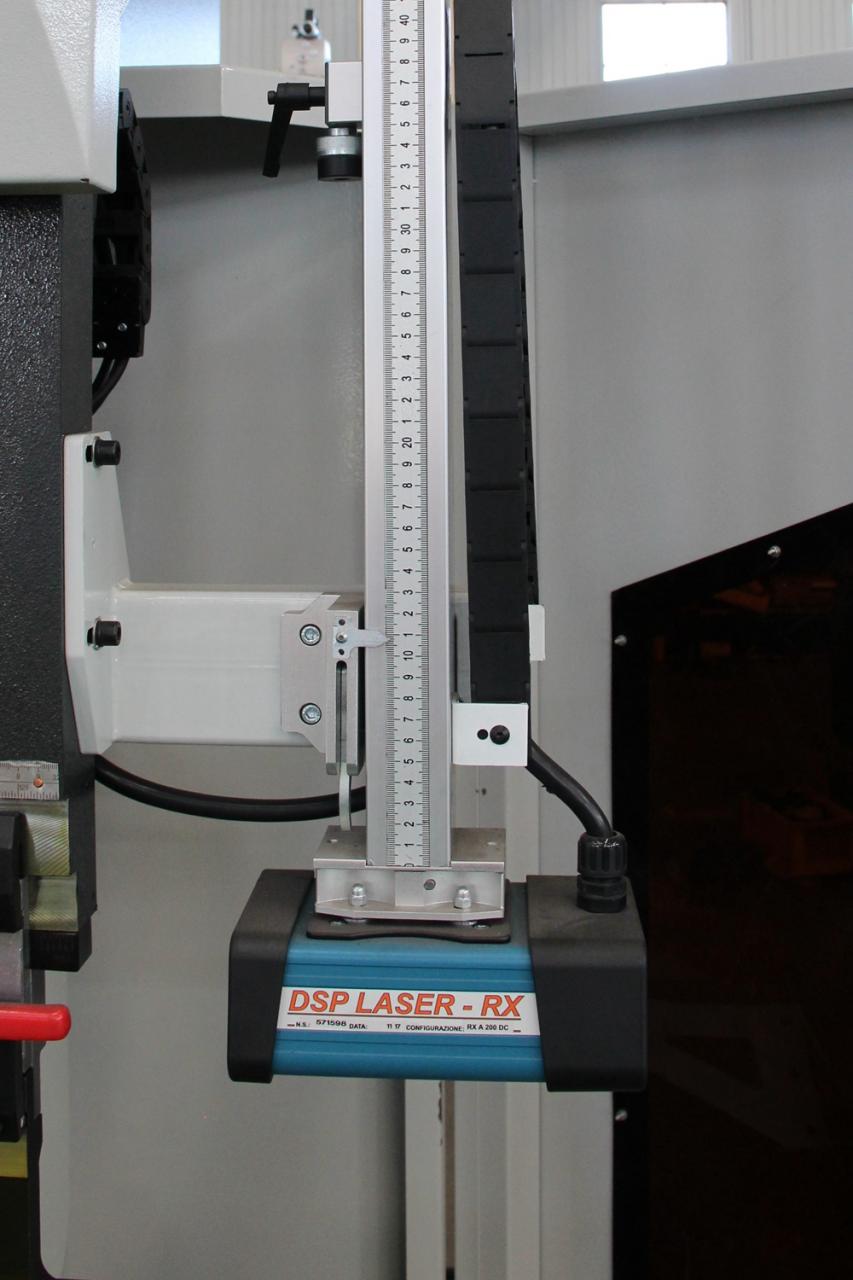

17. डीएसपी लेजर सुरक्षित (वैकल्पिक)
लेजर द्वारा बाधा का पता चलने पर ब्लेड रुक जाता है।

तकनीकी मापदंड

नमूना	डंडे दूरी (मिमी)	गले की गहराई (मिमी)	स्लाइडर स्ट्रोक (मिमी)	अधिकतम ऊंचाई (मिमी)	पावर (किलोवाट)	वजन (किग्रा)	आयाम (मिमी)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T / 2500	1850	230	80	320	4	3000	2500x1200x1900
63T / 2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T / 3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T / 2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T / 3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T / 4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T / 2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T / 3200	2600	320	120	400	7.5	6800	3200x1600x2600
100 टी / 4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T / 3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T / 4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T / 3200	2580	320	120	460	11	10000	3200x1700x2700
160टी/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160टी/6000	4900	320	160	460	11	18500	6300x1900x3200
200T / 3200	2480	320	200	460	11	11000	3200x1950x2800
200T / 4000	2900	320	200	460	11	12500	4000x1950x2800
200 टी / 5000	3900	320	200	460	11	14000	5000x1950x3000
200 टी / 6000	4900	320	200	460	11	20000	6000x1950x3300
250T / 3200	2450	400	250	590	18.5	18500	3250x2000x3200
250टी/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250 टी/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250 टी/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T / 3200	2450	400	250	590	22	20500	3200x2000x3450
300T / 4000	2900	400	250	590	22	22000	4000x2000x3450
300 टी / 5000	3900	400	250	590	22	25000	5000x2000x3450
300T / 6000	4900	400	250	590	22	28000	6000x2000x3450
400T / 3200	2400	400	250	590	30	22500	3200x2180x3400
400T / 4000	2900	400	250	590	30	25000	4000x2180x3400
400 टी / 5000	3900	400	250	590	30	29000	5000x2180x3500
400 टी / 6000	4900	400	250	590	30	34000	6000x2180x3800
500T / 5000	3900	400	250	590	45	42000	5050x3500x3700
500T / 6000	4900	400	320	590	45	54000	6050x3500x3700
600T / 4000	2900	400	320	590	55	44000	4050x4500x3700
600 टी / 6000	4900	400	320	590	55	60000	6050x4500x3700

विवरण

• स्लाइडर स्ट्रोक (मिमी): 120 मिमी
• स्वचालित स्तर: पूरी तरह से स्वचालित
• गले की गहराई (मिमी): 320 मिमी
• मशीन का प्रकार: सिंक्रनाइज़
• कार्य तालिका की लंबाई (मिमी): 3200 मिमी
• कार्य तालिका की चौड़ाई (मिमी): 150 मिमी
• आयाम: 3200x1600x2600 मिमी
• स्थितिः नई
• सामग्री / धातु संसाधित: पीतल / कॉपर, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्यूमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाएं: गठन समाप्त करें
• वर्ष: 2020
• वजन (केजी): 7000
• मोटर पावर (किलोवाट): 7.5 किलोवाट
• प्रमुख विक्रय बिंदु: बहुक्रियाशील
• वारंटी: 2 साल
• लागू उद्योग: भवन निर्माण सामग्री की दुकानें, मशीनरी की मरम्मत की दुकानें, विनिर्माण संयंत्र, खाद्य और पेय फैक्टरी, छपाई की दुकानें, निर्माण कार्य, ऊर्जा और खनन, खाद्य और पेय की दुकानें
• शोरूम स्थान: कोई नहीं
• मार्केटिंग का प्रकार: नया उत्पाद 2020
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 1 वर्ष
• मुख्य घटक: असर, मोटर, दबाव पोत, इंजन, अन्य
• आदर्श: WE67K सीरीज-125T / 3200
• कच्चा माल: शीट / प्लेट रोलिंग

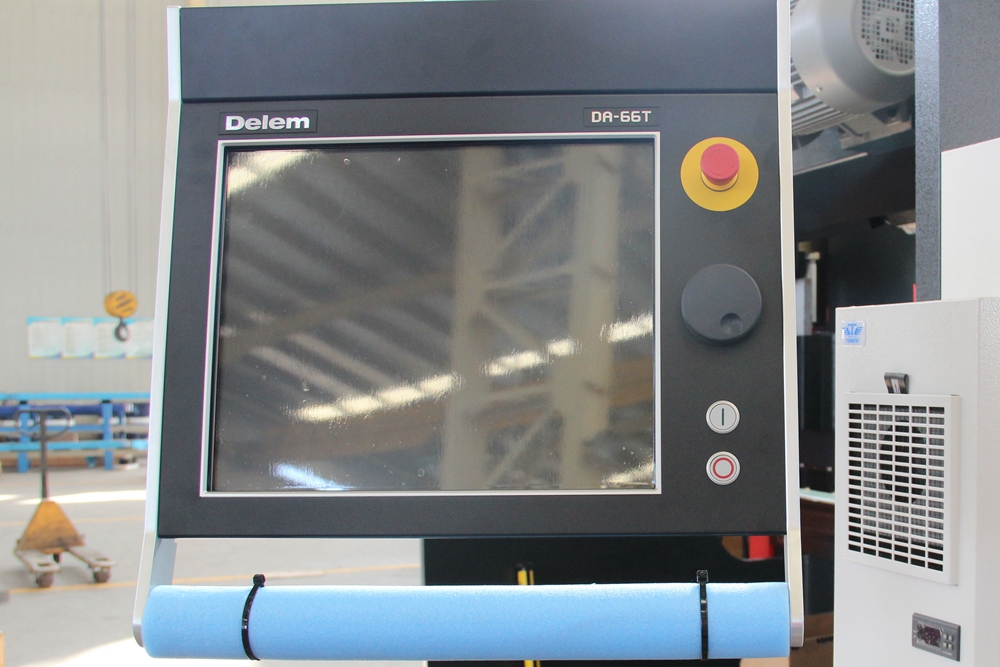

• नियंत्रण प्रणाली: डेलेम DA66T
• नियंत्रण अक्ष: Y1 Y2 X W- अक्ष क्राउनिंग
• विद्युत अवयव: फ्रांस से श्नाइडर
• मुख्य मोटर: जर्मनी से सीमेंस
• लीड समय: 15 दिन
• उपयोग: धातु शीट झुकना
• प्रमाणन: सीई आईएसओ
