फैक्टरी पूर्ण स्वचालित 160 टन 4000 मिमी सीएनसी हाइड्रोलिक प्रेस ब्रेक, 160 टन प्रेस ब्रेक सीई प्रमाण:

उत्पाद विवरण

हाइड्रोलिक प्रेस ब्रेक की पूरी संरचना:

पूरी तरह से यूरोपीय डिजाइन, सुव्यवस्थित दिखने वाला, मोनोब्लॉक, वेल्डेड स्टील फ्रेम विक्षेपण क्षण के लिए कठोर और ST44 A1 सामग्री के साथ उच्च तन्यता।

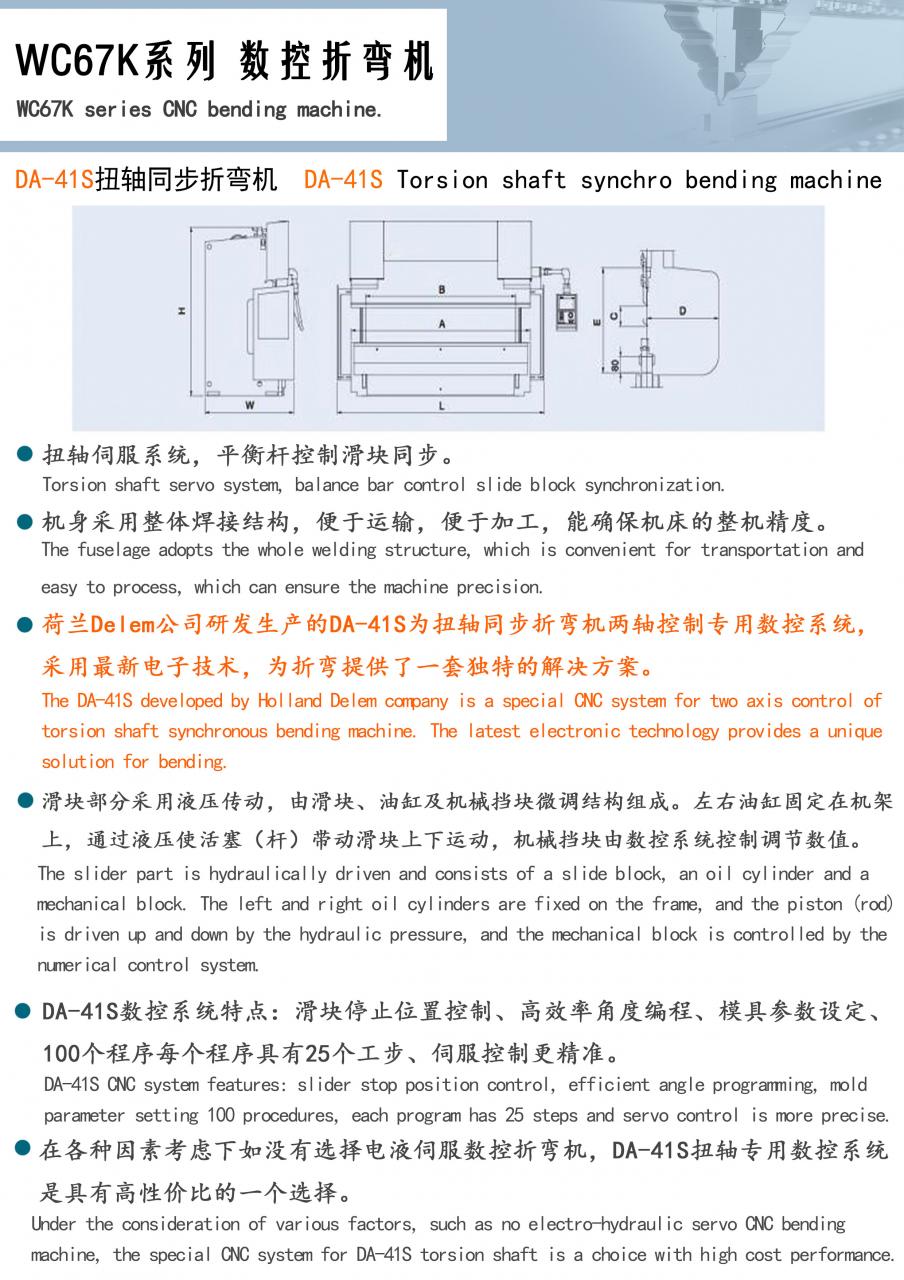

CNSanduan PRESS BRAKE में E210 या DELEM DA41 सीएनसी नियंत्रण शामिल हैं जो न केवल मशीन के महत्वपूर्ण संचालन के असफल संचालन की पेशकश करते हैं, बल्कि पूरी झुकने की प्रक्रिया को पूरा करने में ऑपरेटर को काफी सहायता प्रदान करते हैं।

उच्च सटीकता, उच्च दक्षता, सरल और सुविधाजनक संचालन, अच्छा प्रदर्शन, अनुकूल मूल्य और सर्वोत्तम सेवा।

मैनुअल आर अक्ष के साथ मानक 2 अक्ष (वाई और एक्स) का सीएनसी नियंत्रण प्रदान करता है।

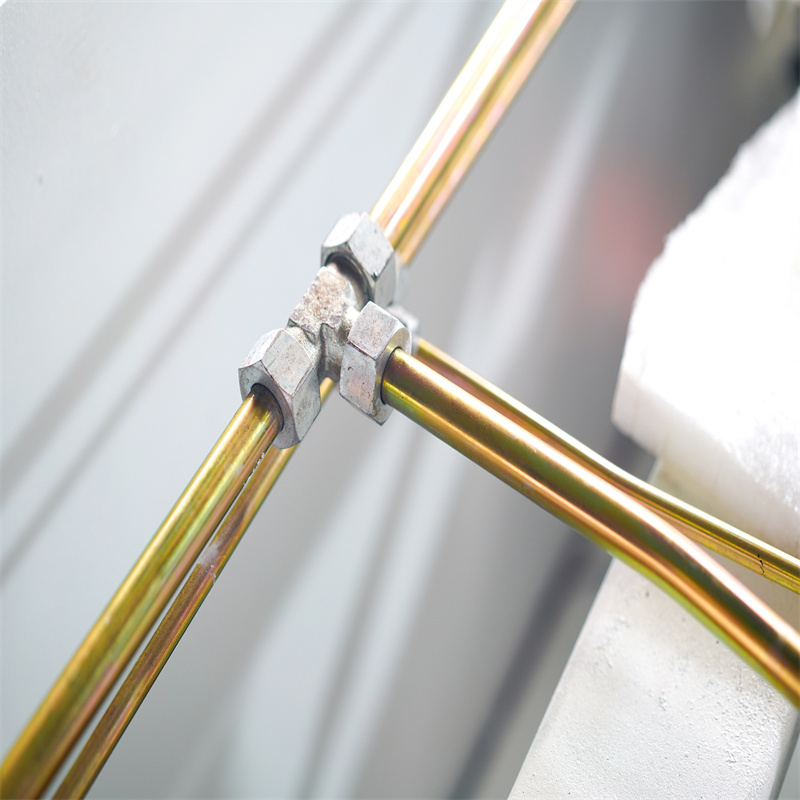

हाइड्रोलिक प्रणाली:

एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाएं, रखरखाव के लिए अधिक विश्वसनीय और आसान। हाइड्रोलिक सिस्टम बॉश से है -
रेक्स्रोथ, जर्मनी।

अत्यधिक विश्वसनीय और सटीक बॉश - रेक्स्रोथ वाल्व का उपयोग रेगुलेटिंग सर्किट के लिए किया जाता है। हाइड्रोलिक वाल्व के नियंत्रण के माध्यम से हर पूर्ण कार्य चक्र को प्राप्त किया जा सकता है।

सिलेंडर में सभी सील संयुक्त राज्य अमेरिका से पार्कर है, जो सबसे प्रसिद्ध ब्रांड, अच्छी गुणवत्ता और उच्च प्रदर्शन है

अधिभार अतिप्रवाह संरक्षण हाइड्रोलिक सिस्टम के लिए तैयार किया गया है, जो कोई रिसाव नहीं होने का आश्वासन दे सकता है, और तेल के स्तर को सीधे पढ़ा या देखा जा सकता है।

रेटेड लोड के तहत लगातार काम करने, स्थिर काम करने और उच्च परिशुद्धता के तहत काम करने में सक्षम होने के नाते।

विद्युत प्रणाली और सुरक्षा इंटरलॉक:

सीई मानकों को पूरा करने के लिए डिज़ाइन किए गए शीतलन प्रणाली के साथ विद्युत पैनल और सीमेंस ब्रांड के साथ स्वचालन और विद्युत उपकरणों से बना है।

संचालन सुरक्षा सुनिश्चित करने के लिए सुरक्षात्मक बाड़ और सुरक्षा इंटरलॉक। एक चल सिंगल-हैंड पेडल स्विच है, जो आसान है
संचालन।

सुरक्षा स्विच के साथ फ्रंट साइड कवर, बैक लाइट सुरक्षा गार्ड (श्रेणी -4), सीई विनियमन के अनुरूप फुट पेडल।

यूरोपीय संघ सीई प्रमाणीकरण और आईएसओ गुणवत्ता प्रणाली प्रमाणीकरण द्वारा मशीन

सिंक्रो नियंत्रण प्रणाली:

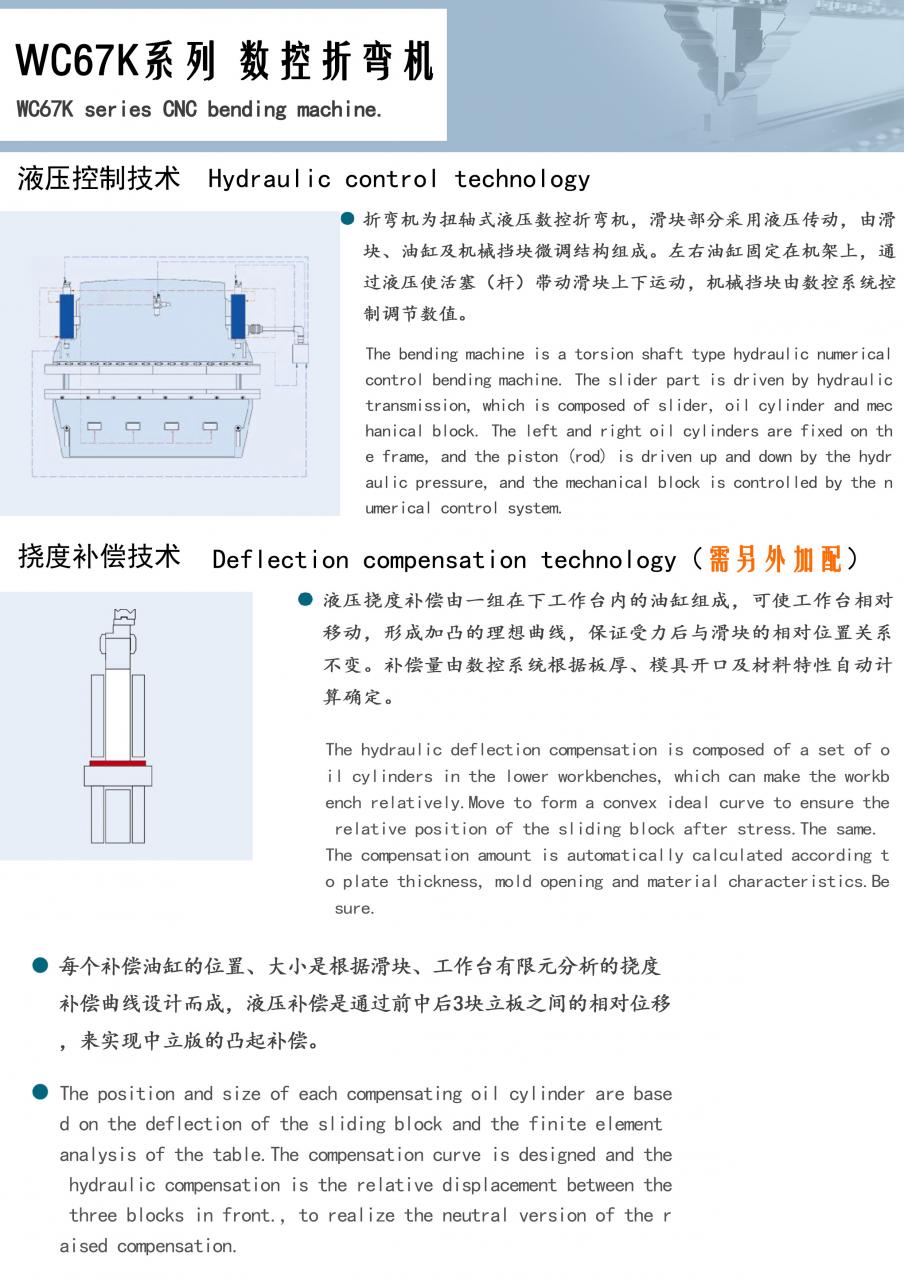

स्लाइड सिंक्रो सिस्टम: स्टील टॉर्सियन बार सिंक्रो सिस्टम को अपनाना, संरचना में सरल और सटीकता में उच्च, यह सुनिश्चित करता है कि बीम के बीच समानता का उपयोग सिंक्रोनिज़्म के लिए किया जाता है।

स्लाइड के 2 सिरों में 2 सिंक्रो फोर्क होते हैं, जो ब्रेक की शुद्धता में सुधार के लिए सिस्टम अपर डाई मुआवजे का उपयोग करता है।

वर्कटेबल विशेष डिज़ाइन को अपनाता है, निचले टूल की क्राउनिंग डिस्टॉर्शन मात्रा को प्रभावी ढंग से कम करता है।

झुकने की गहराई समायोजन और रैम संरचनाएं:

झुकने की सटीकता और दोहराव की स्थिरता समायोज्य गहराई स्वचालित (अंक रीडआउट) और मोटर चालित (E210 या DA41 सीएनसी नियंत्रण) समायोज्य की एक साधारण यांत्रिक प्रणाली द्वारा प्राप्त की जाती है।

रैम को धीरे-धीरे ऊपर ले जा सकते हैं, जो ऑपरेटर को काम के टुकड़े को आसानी से नियंत्रित करने की अनुमति देता है।

ऊपरी उपकरण की सार्वभौमिक फिक्सिंग-सतह सबसे दूर के उपकरण की क्लैंपिंग आवश्यकता को पूरा कर सकती है।

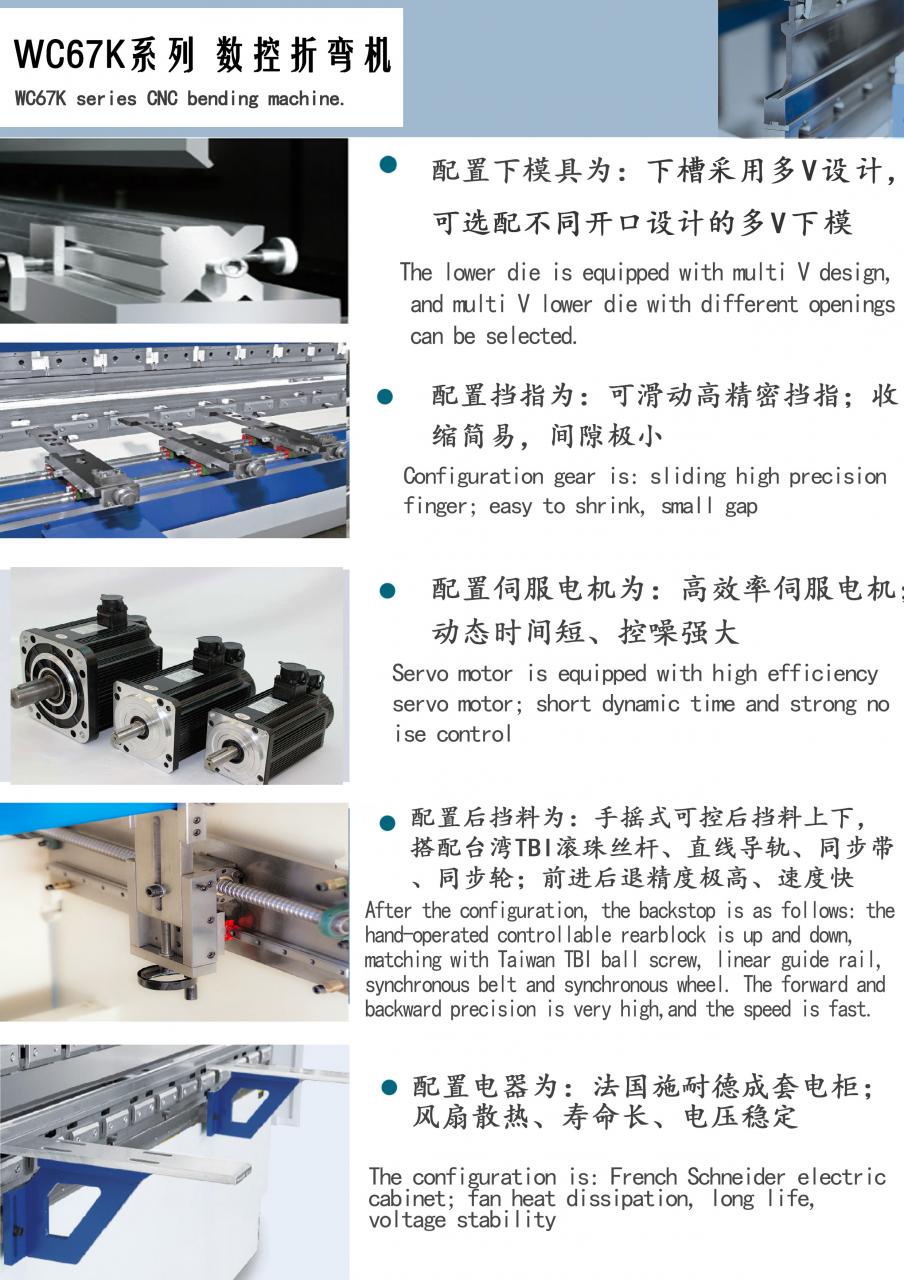

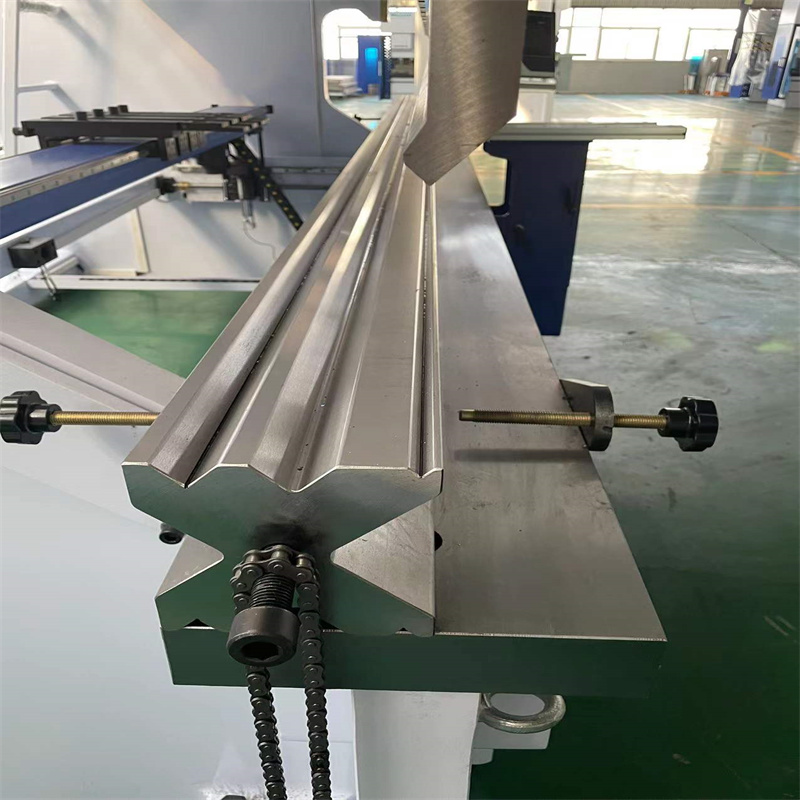

कठोर और जमीनी मानक सेक्शन वाले टॉप और 4V-डाई बॉटम टूल्स (4x1000 मिमी सेक्शन)।

सर्वो मोटर चालित बैकगेज (मानक)

एसी सर्वो मोटर चालित बॉल स्क्रू शाफ्ट द्वारा एक्स अक्ष के साथ सीएनसी बैक गेज सिस्टम और 0.01 मिमी की सटीकता के साथ रैखिक बीयरिंग पर।

बैक गेज में टैंक-प्रकार गेज संरचना के साथ पर्याप्त यांत्रिक शक्ति और कठोरता है।

उच्च परिशुद्धता गेंद पेंच और रैखिक गाइड-वे। विशेष रूप से उंगली-स्टॉप डिज़ाइन, बैक गेज की सीमा को बढ़ाएं।

मॉडल	नाममात्र का दबाव (केएन)	लंबाई की टेबल (मिमी)	दूरी आवास के बीच (मिमी)	गला गहराई (मिमी)	स्ट्रोक (मिमी)	खुला हुआ ऊँचाई (मिमी)	मुख्य मोटर (किलोवाट)	वजन (टी)	कुल आयाम (एलडब्ल्यूएच) (मिमी)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

विवरण

• स्लाइडर स्ट्रोक (मिमी): 250 मिमी
• स्वचालित स्तर: पूरी तरह से स्वचालित
• गले की गहराई (मिमी): 400 मिमी
• मशीन का प्रकार: सिंक्रनाइज़
• कार्य तालिका की लंबाई (मिमी): 3200
• वर्किंग टेबल की चौड़ाई (मिमी): 200 मिमी
• आयाम: 4000x2250x4060mm
• स्थितिः नई
• उत्पत्ति का स्थान: अनहुई, चीन
• सामग्री / धातु संसाधित: पीतल / तांबा, स्टेनलेस स्टील, कार्बन स्टील, एल्यूमिनियम, पीवीसी
• स्वचालन: स्वचालित
• अतिरिक्त सेवाएं: गठन समाप्त करें
• वर्ष: 2021
• वजन (केजी): 6000
• मोटर पावर (किलोवाट): 18.5 किलोवाट
• प्रमुख विक्रय बिंदु: प्रतिस्पर्धी मूल्य
• वारंटी: 2 साल
• लागू उद्योग: ऑटोमोबाइल उद्योग, इस्पात संरचना उद्योग, विद्युत उद्योग, ऑटो पार्ट्स उद्योग, लिफ्ट उद्योग, बिजली इंजीनियरिंग, जहाज और कंटेनर, रसोई उपकरण, गैर मानक उद्योग, स्टेनलेस स्टील दरवाजा उद्योग
• शोरूम स्थान: यूनाइटेड किंगडम, कोई नहीं
• मार्केटिंग का प्रकार: नया उत्पाद 2020
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 2 वर्ष
• मुख्य घटक: मोटर
• सीएनसी प्रणाली:: E21, CT8, DA41S, DA52S, DA53T, DA58T, DA66T, CT12
• कीवर्ड:: प्रेस ब्रेक
• कच्चा माल:: शीट / प्लेट रोलिंग
• प्रकार:: हाइड्रोलिक झुकने उपकरण
• सीएनसी नियंत्रण अक्ष :: Y1 Y2 X/Y1 Y2 X W- अक्ष क्राउनिंग
• विद्युत घटक:: फ्रेंच से श्नाइडर विद्युत
• मोटर पावर:: जर्मनी से सीमेंस
• बैकगेज और रैम ड्राइव :: श्नाइडर इलेक्ट्रिकल से इन्वर्टर
• बॉल स्क्रू / पॉलिश रॉड :: ताइवान ब्रांड से HIWIN
• रंग:: वैकल्पिक
• प्रमाणन: सीई
• बिक्री के बाद सेवा प्रदान की गई: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन
• वारंटी सेवा के बाद: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन
