हाइड्रोलिक शीट मेटल स्टील आयरनवर्कर शीयर मशीन पंचिंग मशीन

हाइड्रोलिक आयरनवर्क मशीन

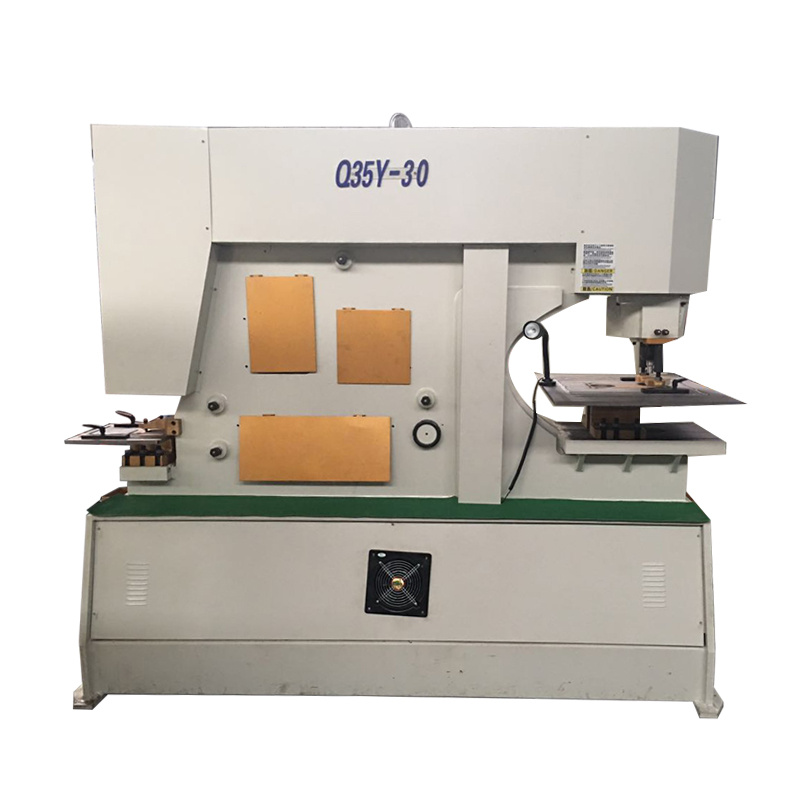

Q35Y श्रृंखला हाइड्रोलिक आयरनवर्कर हाइड्रोलिक ड्राइविंग सिस्टम को अपनाते हैं। आयरनवर्कर सभी प्रकार के छिद्रों को काट सकता है। विभिन्न धातु प्लेट, स्क्वायर बार, एंगल स्टील, राउंड आयरन, फ्लैट बार, प्रोफाइल बार, चैनल स्टील और जॉइस्ट स्टील को मशीनों पर काटा, छिद्रित और नोकदार किया जा सकता है।

सहायक उपकरण सूची

* होल पंचिंग डाई का एक सेट
* कोण स्टील ब्लेड का एक सेट
* चैनल ब्लेड का एक सेट
* कतरनी प्लेट ब्लेड का एक सेट
* नुकीले ब्लेड का एक सेट

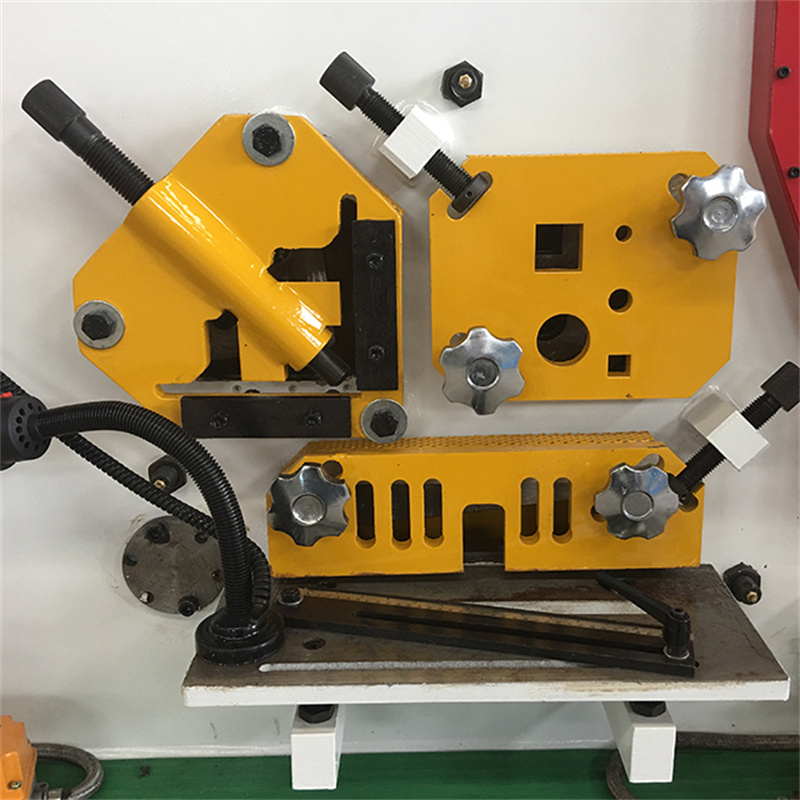

बाल काटना स्टेशन

एक। गोल और चौकोर बार कतरनी: विभिन्न आकारों के लिए कई छेद होते हैं। एडजस्टेबल होल्ड डाउन डिवाइस गोल और चौकोर बार, चैनल, जॉइस्ट आदि के विभिन्न आकारों के लिए सुविधाजनक है।
बी। फ्लैट बार शियरिंग: मानक उपकरण के रूप में इनलाइड स्केल के साथ बड़े 15 "स्क्वायरिंग आर्म। गुणवत्ता काटने के लिए विशेष एंटी-डिसॉर्टेड ब्लेड। निचले ब्लेड में चार उपयोग किनारे होते हैं। गैप एडजस्ट के लिए स्क्रू की अनुमति होती है, शिम की आवश्यकता नहीं होती है।
सी। एंगल आयरन शीयरिंग: एंगल आयरन शीयर में एंगल आयरन को 45 डिग्री और 90 डिग्री विथ डायमंड शेप्ड ब्लेड पर काटने की क्षमता होती है। उदाहरण के लिए यह ऑपरेटर को परफेक्ट वेल्ड के लिए पिक्चर फ्रेम कॉर्नर बनाने की क्षमता देता है। गुणवत्ता में कटौती के लिए हीरे के आकार का ब्लेड जो न्यूनतम सामग्री अपशिष्ट है। सटीक प्लेट काटने के लिए आसानी से समायोज्य होल्ड-डाउन डिवाइस।

पंचिंग स्टेशन

एक। स्ट्रिपर पर बड़ी देखने वाली खिड़की।
बी। आसान संचालन के लिए स्विंग-दूर डिजाइन।
सी। उपलब्ध अनूठी शैली बड़े कोण वाले लोहे के छिद्रण और बड़े चैनल छिद्रण की अनुमति देती है।
डी। त्वरित परिवर्तन युग्मन नट और आस्तीन तेजी से प्रतिस्थापन परिवर्तन के लिए
इ। नियमों के साथ बड़े दो टुकड़े गेजिंग टेबल और मानक उपकरण के रूप में रुकें।

नॉचिंग स्टेशन

एक। कोण और फ्लैट बार के नायाब काटने के लिए अद्वितीय डिजाइन।
बी। सटीक स्थिति के लिए विद्युत इंटरलॉक सुरक्षा गार्ड और तीन गेजिंग स्टॉप।
सी। अच्छी दृश्यता के लिए हवादार डिवाइस के साथ।
डी। नॉचिंग स्टेशन में सामग्री स्टॉप के साथ एक बड़े आकार की टेबल भी है।

मशीन विनिर्देश

नमूना			Q35Y -20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
प्रसंस्करण क्षमता (केएन)			750	1100	1400	1700	2000
सामग्री तन्यता ताकत (एमपीए)			450	450	450	450	450
फ्लैट बाल काटना	मैक्स। कतरनी क्षमता (मोटाई * चौड़ाई (मिमी)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
बार बाल काटना	स्क्वायर बार (मिमी)		50	50	55	60	65
	गोल बार (मिमी)		50	60	65	70	75
	सी-चैनल (मिमी)		160×5	200×9	280×11	300×11	320×12
	आई-बीम (मिमी)		160×6	200×9	280×10	300×10	320×10
कोण कतरनी	90° कर्तन (मिमी)		140×12	160×14	180×16	180×8	200×20
	45° कर्तन (मिमी)		50x5	60x6	60x6	80x8	80x10
छेद छिद्रण	मैक्स। छिद्रण क्षमता (व्यास * मोटाई) (मिमी)		30*20	35*25	38*26	40*35	40*40
मोटर (किलोवाट)			5.5	7.5	11	15	18.5
आयाम (मिमी)		लंबाई	1860	2355	2680	2800	3200
		चौड़ाई	790	960	1040	1260	1440
		कद	1900	2100	2300	2400	2450
वज़न			2200	4800	6300	7300	980

विवरण

• सीएनसी या नहीं: सामान्य
• स्थितिः नई
• नाममात्र बल (केएन): 600
• शक्ति का स्रोत: हाइड्रोलिक
• वर्ष: 2021
• वोल्टेज: 220
• आयाम (एल * डब्ल्यू * एच): 1650x600x1700
• मोटर पावर (किलोवाट): 7.5
• वजन (टी): 1.6
• प्रमुख विक्रय बिंदु: उच्च उत्पादकता
• वारंटी: 2 साल
• शोरूम स्थान: कोई नहीं
• लागू उद्योग: विनिर्माण संयंत्र, निर्माण कार्य, मशीनरी मरम्मत की दुकानें, भवन निर्माण सामग्री की दुकानें
• आकार: 3600x900x1500mm
• नाम: शीट धातु प्रेस ब्रेक झुकने मशीन
• प्रमाणन: सीई
• बिक्री के बाद सेवा प्रदान की गई: मुफ्त स्पेयर पार्ट्स
• वारंटी सेवा के बाद: ऑनलाइन समर्थन
