धातु काटना हाइड्रोलिक स्टीलवर्क मशीन पंचिंग क्रॉपिंग नॉटिंग कटिंग के लिए

उत्पाद वर्णन

हमारे स्टीलवर्कर्स आपकी कंपनी के लिए उचित मूल्य में इष्टतम गुणवत्ता और उत्पादकता लाएंगे। यह सार्वभौमिक मशीन, आपको पंचिंग, क्रॉपिंग, नॉचिंग, कटिंग और कई अन्य कार्य करने की अनुमति देती है जो आपके टूल कॉन्फ़िगरेशन पर निर्भर करती है। यह मशीन दो अलग-अलग स्टेशनों से सुसज्जित है जो स्वतंत्र रूप से काम करने में सक्षम हैं। बहुत सटीक मशीनी यांत्रिक भागों और चयनित मुख्य हाइड्रोलिक और विद्युत घटकों ने किसी भी स्थिति में लंबे समय तक सेवाहीन कार्य और स्थिर संचालन की गारंटी दी।

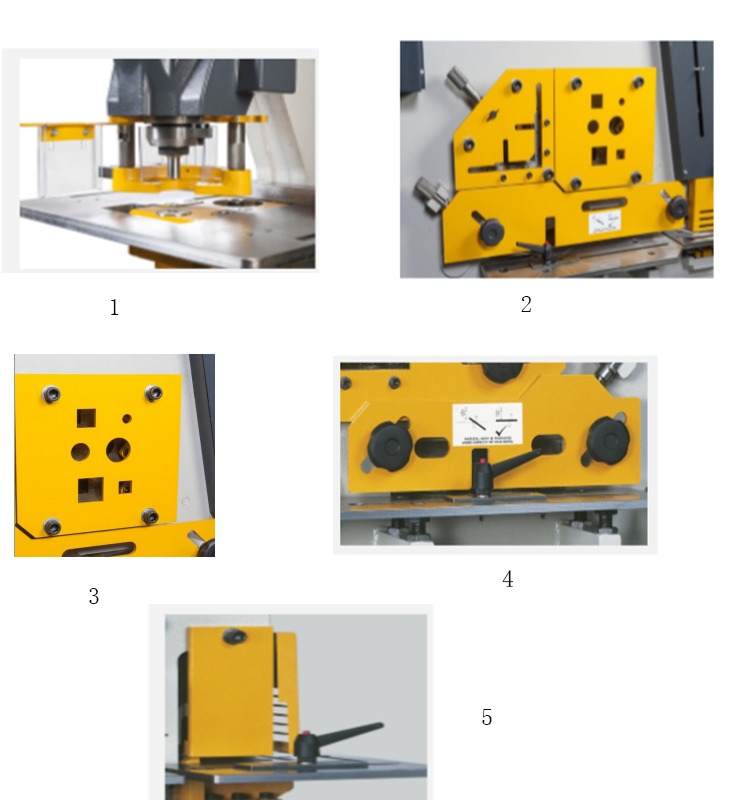

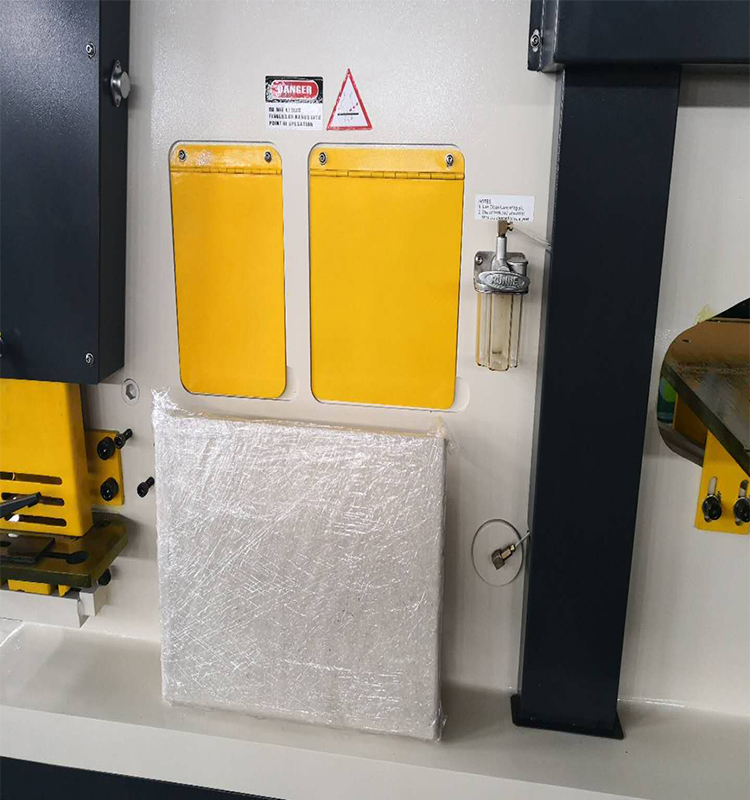

विस्तृत चित्र

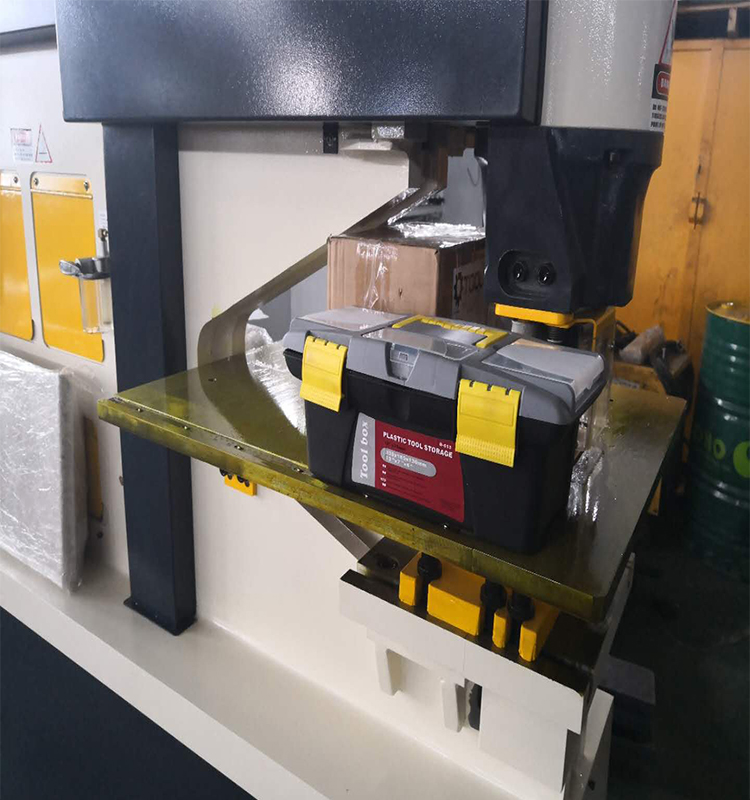

1. पंच स्टेशन

बड़े पंच बेड क्षेत्र में एक हटाने योग्य फ्रंट ब्लॉक होता है और इसे पंचिंग अनुप्रयोगों की एक विस्तृत श्रृंखला देने के लिए डिज़ाइन किया गया है। पुनरावर्तन कार्य के लिए नियमों और गाइडों के साथ एक पंच तालिका मानक उपकरण के रूप में फिट की जाती है।

2. कोण स्टेशन

यह स्टेशन 90° और 45° पर बड़ी क्षमता वाले कोण काटने की सुविधा प्रदान करता है। 45° और 90° के बीच के कोणों को पहले 90° पर काटकर प्राप्त किया जा सकता है और फिर कतरनी स्टेशन में आवश्यक कोण पर निकला हुआ किनारा ट्रिमिंग करके प्राप्त किया जा सकता है।

3. सेक्शन कटिंग स्टेशन

मशीनों को गोल और चौकोर सलाखों को काटने के लिए ब्लेड के साथ मानक के रूप में लगाया जाता है। अतिरिक्त उपकरणों के साथ, मशीनें इस एपर्चर, चैनल, जॉइस्ट, टी-सेक्शन और कई अन्य विशेष प्रोफाइल में कटौती करने में सक्षम हैं।

4. बाल काटना

कतरनी इकाई एक साधारण मजबूत होल्डडाउन से सुसज्जित है जो मशीन की काटने की क्षमता के भीतर सामग्री की किसी भी मोटाई के लिए समायोज्य है। सामग्री की सटीक फीडिंग की अनुमति देने के लिए समायोज्य गाइड के साथ कतरनी फ़ीड टेबल फिट है। गाइड को समायोजित किया जा सकता है ताकि मैटर को बार में fl के लिए 45 ° तक काटने की अनुमति दी जा सके या कोण के fl कोणों को ट्रिम किया जा सके।

5. नॉचिंग स्टेशन

नॉचिंग स्टेशन को मानक के रूप में एक आयताकार पायदान तालिका के साथ समायोज्य बैक स्टॉप के साथ फिट किया गया है, जिससे दोहराव की स्थिति की अनुमति मिलती है।

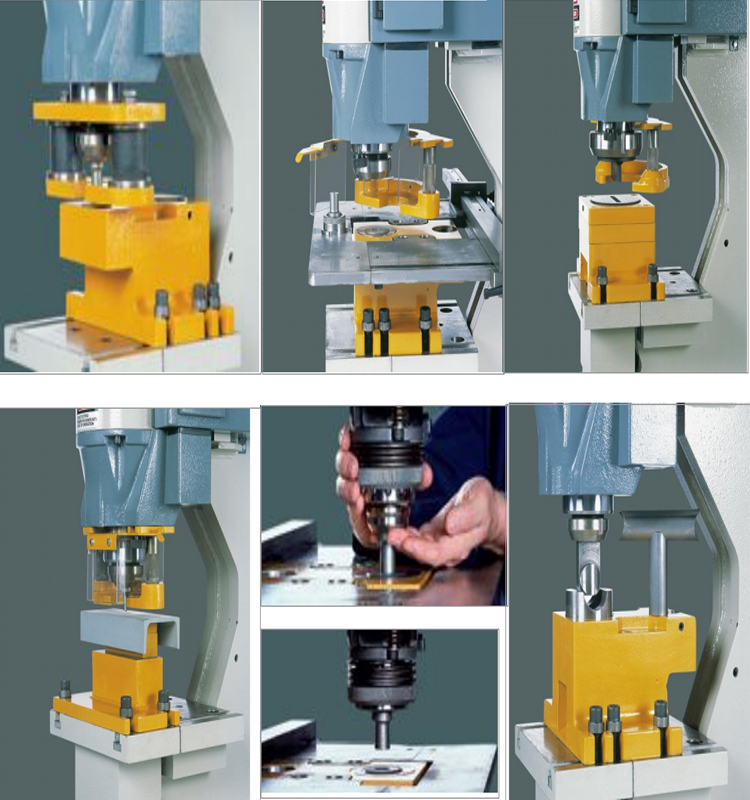

अनुप्रयोग

पंच स्टेशन-अनुप्रयोग (वैकल्पिक उपकरण) न्यूनतम डिफॉर्म स्ट्रिपर असेंबली, न्यूनतम डिफॉर्म स्ट्रिपर असेंबली, fl एट बार में क्लोज पिच होल को पंच करते समय न्यूनतम विरूपण देने के लिए।

त्वरित उपकरण परिवर्तन

त्वरित परिवर्तन पंच धारक। स्थिति में लॉक करने के लिए केवल पंच धारक को 90 डिग्री तक चालू करने की आवश्यकता है। बड़ा छेद लगाव, व्यास के लिए 38 से 110 मिमी तक बड़ा छेद/स्लॉट लगाव। 160 या 225 मिमी तक के व्यास के लिए भी उपलब्ध है।

चैनल/बीम वेब बोलस्टर

चैनल या बीम के वेब में छिद्रण के लिए विशेष रूप से डिज़ाइन किया गया वेब बोल्स्टर। आवेदन पर उपलब्ध विशेष प्रोफाइल के लिए बोल्स्टर।

'सुपर-क्विक' टूल चेंज

स्प्रिंग और बॉल बेयरिंग उपकरण को 90° हैंड टर्न की स्थिति में लॉक/अन-लॉक करते हैं। कोई स्पैनर या रिंच की आवश्यकता नहीं है।

ट्यूब पायदान इकाई

ट्यूबों के साथ 90-डिग्री कनेक्शन के लिए। 165 मिमी तक के बाहरी व्यास के लिए उपलब्ध है।

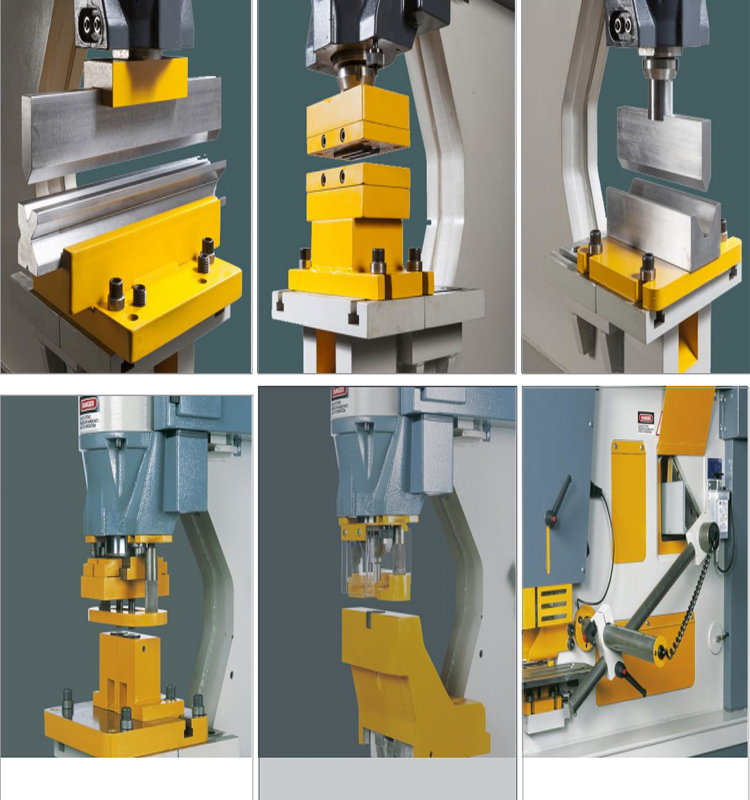

शीट झुकने वाली इकाई

मल्टी-वी ब्लॉक के साथ शीट झुकने वाली इकाई (10, 20, 24 और 40 मिमी चौड़े वी ओपनिंग के साथ, सभी 85 डिग्री)।

लौवर पंच यूनिट

वेंटिलेशन अनुप्रयोगों को छिद्रित करने के लिए विशेष पंच इकाई।

बार झुकने वाली इकाई

अधिकतम तक झुकने वाली सामग्री के लिए। 22 मिमी मोटाई। सिंगल-वी ब्लॉक के साथ, 76 मिमी वी के साथ 85° . पर

जुड़वां छेद इकाई

ट्विन होल वेरिएबल पिच यूनिट। 29 मिमी व्यास तक 2 छेद पंच करें।

हंस गर्दन बोल्स्टर

32 मिमी व्यास तक वेब और निकला हुआ किनारा छिद्रण के लिए। अधिकतम 300 मिमी में। चैनल और 'आई'बीम।

शासित लंबाई के स्टॉप को स्पर्श करें और काटें

(वैकल्पिक) टच एंड कट शासित लंबाई स्टॉप (एक मीटर) का उपयोग एंगल-कटिंग, सेक्शन-कटिंग और शीयर स्टेशन के लिए किया जा सकता है। 2 या 3 मीटर लंबाई उपलब्ध है।

तकनीकी विशेषताएं

नमूना	बहु 70	बहु 95	बहु 125
निर्धारित क्षमता	70T	95T	125T
छिद्रण
अधिकतम योग्यता	26*20	27*25	35*25
व्यास * मोटाई	57*9	57*12	67*16
यात्रा करना	55	80	80
गले की मानक गहराई	305	355	355
गहरा गला (वैकल्पिक)	625	625	625
मानक अधिकतम पंच	57	57	57
वैकल्पिक अधिकतम पंच	160	160	225
अधिकतम बीम आकार	305	305	305
बाल काटना
प्लेट की मोटाई	300*20	380*20	380*25
अधिकतम शीट चौड़ाई	375*15	480*15	600*15
45' कोण कतरनी, अधिकतम 45'	100*15	120*15	120*15
90' कट	130*13	150*15	150*18
45'कट	70*10	80*10	80*10
अनुभाग काटना
गोल बार / स्क्वायर स्टील	45	50	55
चैनल / एच-बीम*	130*65	160*90	200*100
टी-बीम*	90*12	100*12	120*12
निशाना साधना
प्लेट की मोटाई	12	13	13
चौड़ाई- आयत	45	52	60
दीप-आयताकार	90	100	100
डीप-वी-शेप्ड	60	70	80
ट्रिमिंग	100*10	100*13	100*13
कोने का निशान*
नॉटिंग अधिकतम क्षमता	250*6	250*6	250*6
ट्यूब पायदान*
अधिकतम पाइप व्यास	83	108	108
झुकना*
फ्लैट स्टील झुकने	250*13	250*20	250*22
प्लेट झुकना	500*3	500*3	700*3
पायदान स्टेशन पर पंचिंग
डीप थ्रोट	125	125	125
अधिकतम योग्यता	38*8	38*10	38*12
तकनीकी डेटा
मोटर शक्ति किलोवाट	7.5	7.5	7.5
मशीन शुद्ध वजन किलो	1620/1990	2430/2880	3100/3620
मशीन आयाम (एल * डब्ल्यू * एच) सेमी	164*71*180	190*79*191	200*80*203

विवरण

• मॉडल संख्या: मल्टी 70
• सीएनसी या नहीं: सीएनसी
• स्थितिः नई
• नाममात्र बल (केएन): 700 केएन
• शक्ति का स्रोत: हाइड्रोलिक
• वोल्टेज: 380V / 220V वैकल्पिक
• आयाम (एल * डब्ल्यू * एच): 1640 * 710 * 1800
• मोटर पावर (किलोवाट): 7.5
• वजन (टी): 1.62199
• प्रमुख विक्रय बिंदु: बहुक्रियाशील
• 1 साल की वॉरंटी
• शोरूम स्थान: कोई नहीं
• लागू उद्योग: भवन निर्माण सामग्री की दुकानें, फार्म, छपाई की दुकानें, निर्माण कार्य, ऊर्जा और खनन, खाद्य और पेय की दुकानें, विज्ञापन कंपनी
• मशीन का प्रकार: हाइड्रोलिक आयरनवर्कर
• बिक्री के बाद सेवा प्रदान की: ऑनलाइन समर्थन, वीडियो तकनीकी सहायता, फील्ड रखरखाव और मरम्मत सेवा
• वारंटी सेवा के बाद: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, फील्ड रखरखाव और मरम्मत सेवा
• स्थानीय सेवा स्थान: कोई नहीं
• स्लाइड स्ट्रोक (मिमी): 55/80
• प्रमाणन: सीई
• दबाव क्षमता: 70T
• समारोह: पंच होल्स, सेक्शन स्टील कटिंग, स्लॉटिंग, एंगल नॉचिंग, बेंडिंग
• नॉच स्टेशन पर पंचिंग डीप थ्रोट: 125
• अधिकतम क्षमता: 70T
• व्यास*मोटाई: 57*9
• यात्रा: 55
• मानक अधिकतम पंच: 57
• वैकल्पिक अधिकतम पंच: 160
• अधिकतम बीम आकार: 305
• रंग: पीला / विकल्प
