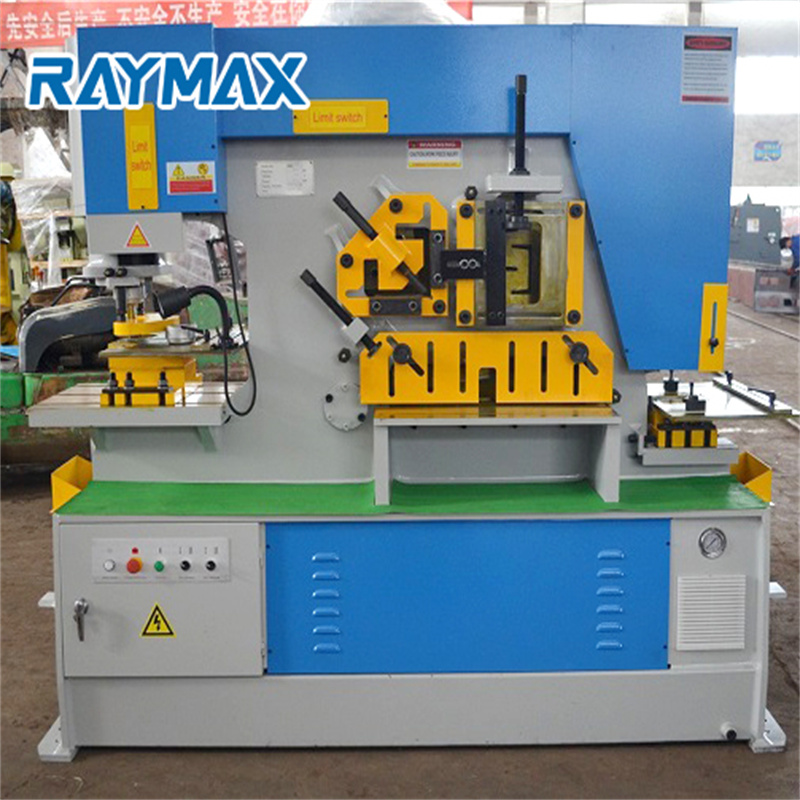

धातु हाइड्रोलिक आयरनवर्कर मशीन पंचिंग और बाल काटना मशीन

हाइड्रोलिक आयरनवर्कर्स को श्रम, समय, ऊर्जा और लागत बचाने के लिए कई कार्यों के साथ डिज़ाइन किया गया है। यह एक्यूरल आयरनवर्कर्स को धातु निर्माण उद्योग की विविध आवश्यकताओं को पूरा करने की अनुमति देता है। नवीनतम निर्माण विधियों का उपयोग करके अधिकतम दक्षता और लंबे जीवन की गारंटी दी जाती है, जिसमें शक्तिशाली सीएडी डिजाइन, सीएनसी उपकरण के साथ आधुनिक उत्पादन लाइन और निरंतर गुणवत्ता नियंत्रण शामिल हैं।

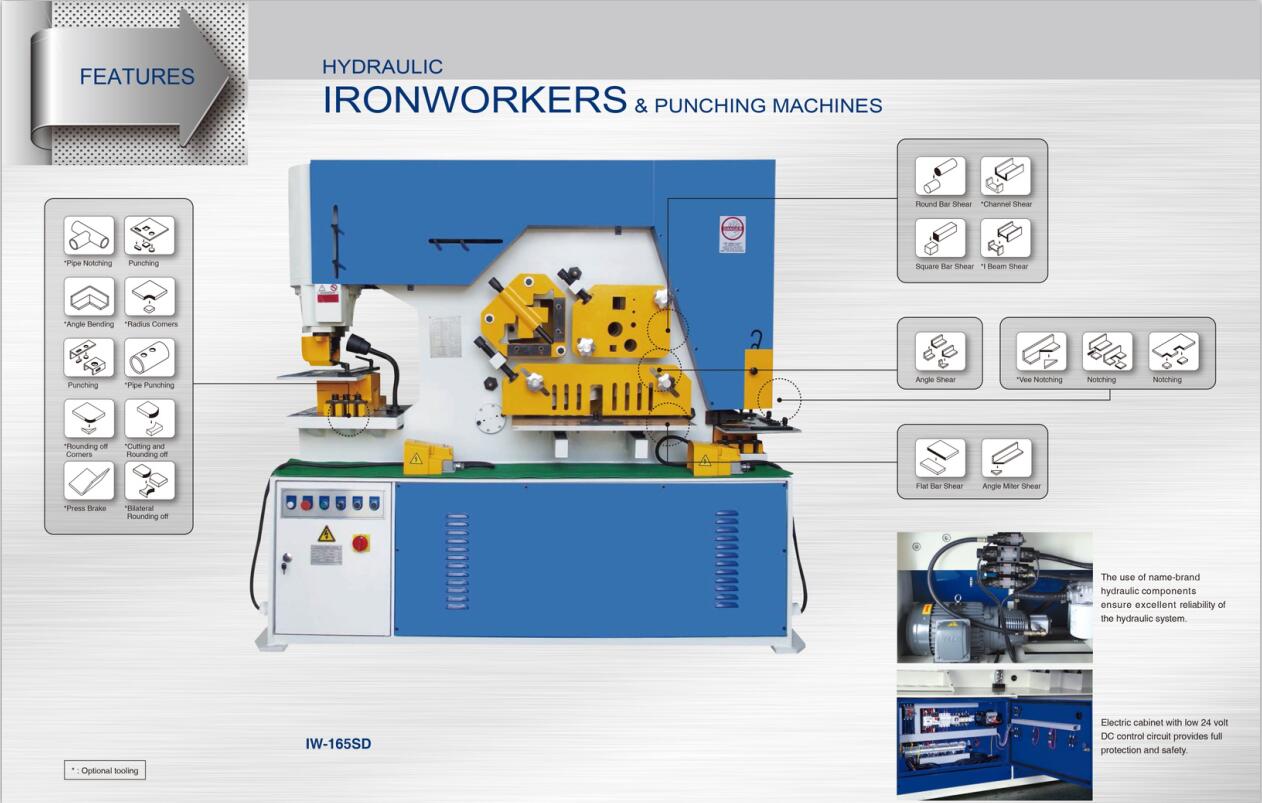

कार्य केंद्र

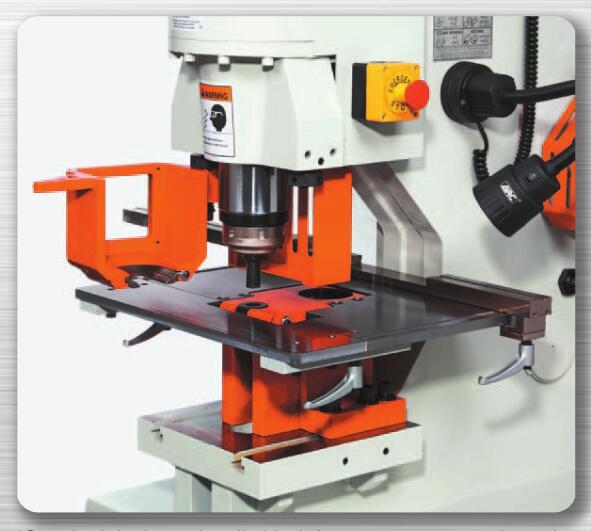

पंचिंग स्टेशन

1. विभिन्न पंचिंग जरूरतों के लिए पंच और डाई की एक पूरी श्रृंखला उपलब्ध है।

2. तेजी से पंच टूलींग परिवर्तन के लिए त्वरित परिवर्तन अखरोट प्रणाली को बनाए रखना।

3. दृश्यता, सुरक्षा और उपयोग में आसानी के लिए सोच-समझकर डिज़ाइन किया गया स्ट्रिपर।

4. सभी मॉडलों पर तराजू और गेजिंग स्टॉप के साथ एक बड़ी 2-टुकड़ा तालिका मानक है।

5. विरूपण को कम करने के लिए विभिन्न उद्घाटन के विनिमेय प्लेटों के साथ स्ट्रिपर सभी मॉडलों पर मानक है।

पंचिंग मॉडल	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	आईडब्ल्यू-165एसडी
पंचिंग फोर्स	60 टन	80 टन	100 टन	125 टन	165 टन
पंच क्षमता एस	22 x 20	26 x 22	28 x 26	33 x 27	37 x 32
पंच क्षमता एसडी	50 x 9	50 x 12	50 x 15	50 x 18	50 x 24
गले की गहराई	310	310	310	310	--
गले की गहराई एसडी	510	510	510	510	510
अधिकतम स्ट्रोक लंबाई	100	100	100	100	100
चक्र / मिनट। (20 मिमी स्ट्रोक)	30	29	28	28	29
मरने तक काम करने की ऊँचाई	1010	1050	1044	1069	1050

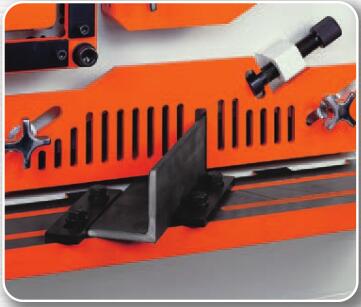

फ्लैट बार शियरिंग स्टेशन

1. न्यूनतम विरूपण के साथ एक साफ कतरनी देने के लिए विशेष रूप से मशीनी ऊपरी ब्लेड।

2. निचले ब्लेड में चार प्रयोग करने योग्य काटने वाले किनारे होते हैं।

3. कोण निकला हुआ किनारा पर परिवर्तनीय डिग्री मैटर-काटना।

4. आसानी से समायोज्य होल्ड-डाउन।

5. सटीक स्थिति के लिए गाइड के साथ समर्थन तालिका।

फ्लैट बाल काटना मॉडल	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	आईडब्ल्यू-165एसडी
फ्लैट बार शीयर एस	350 x 15	460 x 15	610 x 16	125 टन	760 x 20
फ्लैट बार शीयर एसडी	240 x 20	300 x 20	400 x 20	400 x 25	400 x 30
ब्लेड की लंबाई	360	465	620	620	770
कोण निकला हुआ किनारा ट्रिम	100	100	100	100	120
काम करने की ऊँचाई	910	926	954	920	920

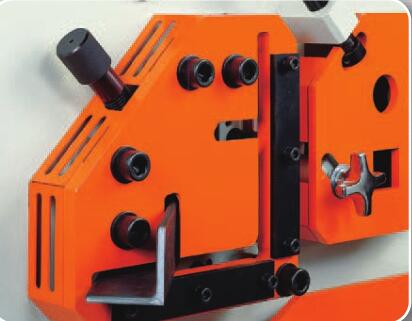

कोण शियरिंग स्टेशन

1. बिना किसी सामग्री हानि और न्यूनतम विरूपण के एकल कतरनी।

2. 45° मिटर-कट आसान और साफ है।

3. चार प्रयोग करने योग्य किनारों के साथ स्थिर ब्लेड।

4. छोटे या बड़े कोणों पर इष्टतम परिणामों के लिए मूविंग ब्लेड्स पर चयन योग्य कॉर्नर रेडी।

कोण बाल काटना मॉडल	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	आईडब्ल्यू-165एसडी
90° कर्तन पर	130 x 130 x 12	150 x 150 x 12	150 x 150 x 15	150 x 150 x 15	150 x 150 x 20
45° मीटर शियरिंग पर	65 x 65 x 8	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9
काम करने की ऊँचाई	1115	1165	1216	1185	1185

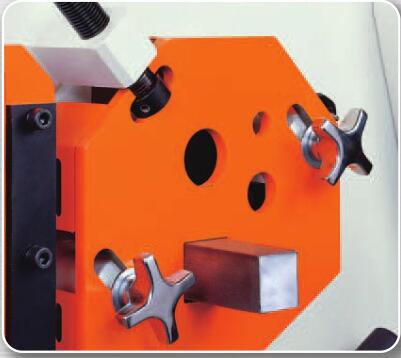

बार शियरिंग स्टेशन

1. स्क्वायर बार शीयरिंग और राउंड बार शीयरिंग के विभिन्न आकारों के लिए एक होल्ड-डाउन।

2. अधिकांश मॉडलों के लिए वैकल्पिक चैनल और सेक्शन बार शीयर टूलिंग उपलब्ध है। (विवरण के लिए विनिर्देश चार्ट देखें)

बार शीयरिंग मॉडल	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165एसडी
गोल बार शीयर	40	45	45	50	O60
स्क्वायर बार शीयर	38 x 38	300 x 20	400 x 20	50 x 50	60 x 60
चैनल कतरनी (एच एक्स बी)	125 x 65*	150 x 75*	150 x 75*	150 x 75*	200 x 90*
आईबीम शीयर (एच एक्स बी)	100	150 x 75*	150 x 75*	150 x 75*	200 x 100*
काम करने की ऊँचाई	1220	1270	1332	1310	1370

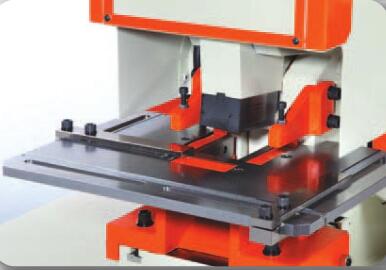

नॉचिंग स्टेशन

1. फ्लैट सलाखों और कोणों के निशान के लिए आदर्श।

2. अधिकतम सुरक्षा और दृश्यता के लिए विद्युत रूप से इंटरलॉक सुरक्षा गार्ड।

3. सटीक स्थिति के लिए स्टॉप के साथ गेजिंग टेबल शामिल है।

नोटिंग मॉडल	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165एसडी
आयताकार पायदान (डब्ल्यू एक्स डी एक्स टी)	50.8 x 90 x 9	50.8 x 90 x 12	63.5 x 90 x 12	63.5 x 90 x 13	63.5 x 90 x 16
Vee-Notcher (साइड x साइड x T)	90 x 90 x 10*	90 x 90 x 12*	105 x 105 x 12*	105 x 105 x 13*	105 x 105 x 16*
काम करने की ऊँचाई	910	926	954	920	920

विवरण

• सीएनसी या नहीं: सीएनसी
• स्थितिः नई
• नाममात्र बल (केएन): 125
• शक्ति का स्रोत: हाइड्रोलिक
• उत्पत्ति का स्थान: अनहुई, चीन
• वोल्टेज: 380V50HZ
• मोटर पावर (किलोवाट): 7.5HP
• वजन (टी): 4.2
• प्रमुख विक्रय बिंदु: प्रतिस्पर्धी मूल्य
• 1 साल की वॉरंटी
• शोरूम स्थान: ऑस्ट्रेलिया, कनाडा, यूनाइटेड किंगडम
• लागू उद्योग: होटल, भवन निर्माण सामग्री की दुकानें, विनिर्माण संयंत्र, मशीनरी मरम्मत की दुकानें, फार्म, घरेलू उपयोग, निर्माण कार्य, ऊर्जा और खनन
• मशीन का प्रकार: हाइड्रोलिक प्रेस
• कीवर्ड: धातु पंचिंग मशीन
• उत्पाद का नाम: हाइड्रोलिक धातु शीट लौह कार्यकर्ता छिद्रण और बाल काटना मशीन
• गले की गहराई: 500 मिमी
• रंग: नीला सफेद ग्रे
• पंच बल: 125ton
• उद्देश्य: लागत और ऊर्जा बचाएं
• बिक्री के बाद सेवा प्रदान की: ऑनलाइन समर्थन, वीडियो तकनीकी सहायता
• वारंटी सेवा के बाद: वीडियो तकनीकी सहायता, फील्ड रखरखाव और मरम्मत सेवा, स्पेयर पार्ट्स
• स्थानीय सेवा स्थान: मेक्सिको, ऑस्ट्रेलिया, संयुक्त राज्य अमेरिका, मोरक्को, रूस, कनाडा
• प्रमाणन: सीई आईएसओ
