धातु प्रेस ब्रेक Wc-63t / 3200 धातु शीट झुकने मशीन सीएनसी हाइड्रोलिक प्रेस ब्रेक

उत्पाद वर्णन

प्रेस ब्रेक धातु प्रेस ब्रेक WC-63T / 3200 धातु शीट झुकने मशीन सीएनसी हाइड्रोलिक प्रेस ब्रेक

आदर्श: KCN-6332

2 एक्सिस सीएनसी कंट्रोल (एक्स, वाई,)

एक्स: बैकगेज आगे और पीछे; वाई: राम स्ट्रोक

डब्ल्यू: वर्कटेबल क्राउनिंग (वैकल्पिक)

मुख्य कार्य और विशेषताएं

1. कुल मिलाकर वेल्डेड और संसाधित संरचना।

2. उच्च यांत्रिक शक्ति और मजबूत कठोरता।

3. राम स्ट्रोक हाइड्रोलिक नीचे की ओर, स्थिर और विश्वसनीय आ रहा है।

4. E21 कुशल और अत्यधिक सटीक स्थिति प्राप्त करने, राम स्ट्रोक और बैकगेज की गति को नियंत्रित कर सकता है।

5. शीर्ष पंच क्लैंपिंग पर वेज मुआवजा।

6. आसान संचालन और उच्च परिशुद्धता के लिए, माइक्रो-एडजस्टमेंट वेजेज के साथ सरलीकृत शीर्ष ब्लेड क्लैंपिंग।

7. 2 स्लाइडिंग फ्रंट शीट सपोर्ट आर्म्स बेड के टी स्लॉट पर लगे हुए हैं।

8. सॉलिड वन ब्लॉक फोर फेस मल्टी वी डाई।

9. स्वीकृत स्थिर और विश्वसनीय हाइड्रोलिक्स।

10. प्लेट झुकने वाली मशीन के लिए उंगलियों को मिलस्केल से रोकें।

तकनीकी मापदंड

नहीं।	वस्तु	पैरामीटर	इकाई
1	नाममात्र का दाब	630	के.एन.
2	टेबल की लंबाई	3200	मिमी
3	मैक्स। स्लाइडर स्ट्रोक	120	मिमी
4	अधिकतम बंद ऊंचाई	350	मिमी
5	स्तंभों के बीच	2600	मिमी
6	गले की गहराई	250	मिमी
7	मुख्य मोटर शक्ति	5.5	किलोवाट
8	कम गति	120	मिमी/सेक
9	दबाने की गति	10	मिमी/सेक
10	वापसी की गति	90	मिमी/सेक
11	नियंत्रण अक्ष	X Y	/
12	एक्स अक्ष स्ट्रोक	500	मिमी
16	बैकगेज स्टॉपर्स	2	/
17	समग्र आयाम	एल 3500	मिमी
		डब्ल्यू 1500	मिमी
		एच 2300	मिमी
18	मशीन वजन	5000	किलोग्राम

विस्तृत चित्र

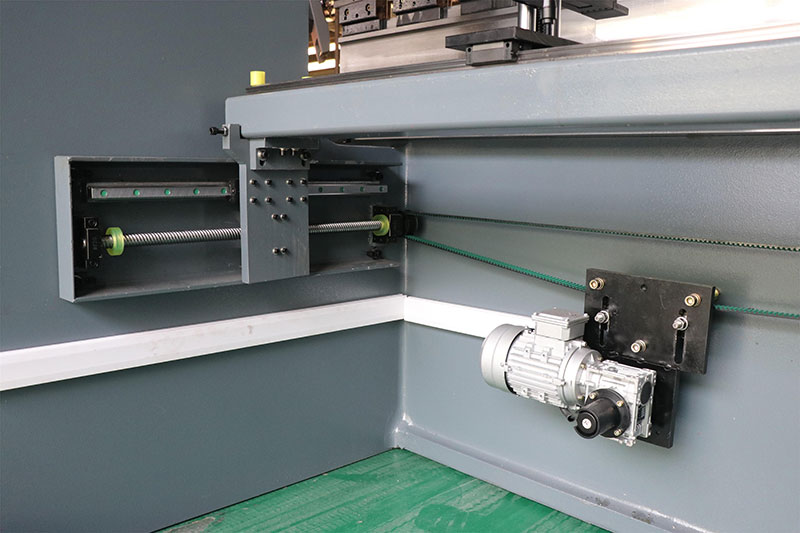

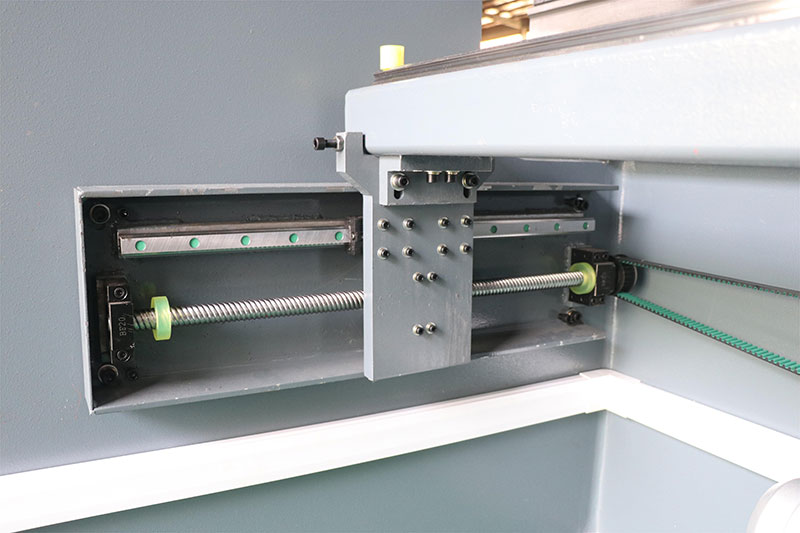

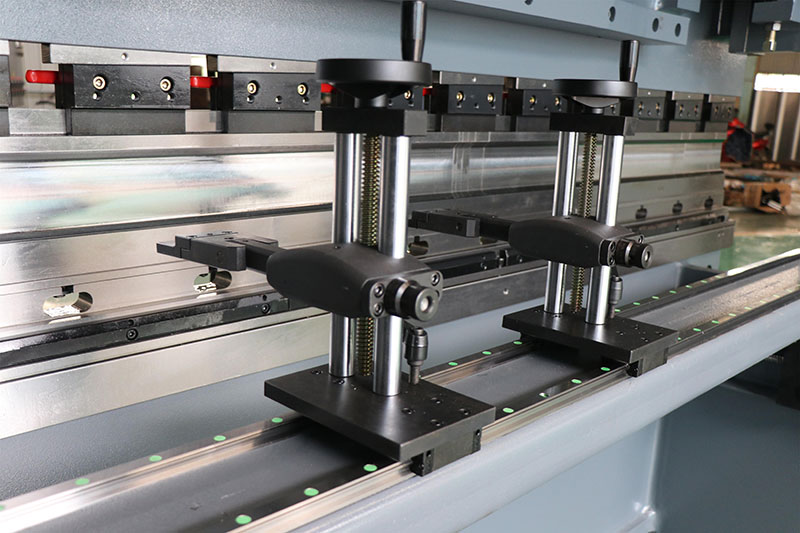

बॉल स्क्रू और लाइनर गाइड के साथ बैकगेज

कसने वाले पहिये का बहुक्रिया समायोजन।

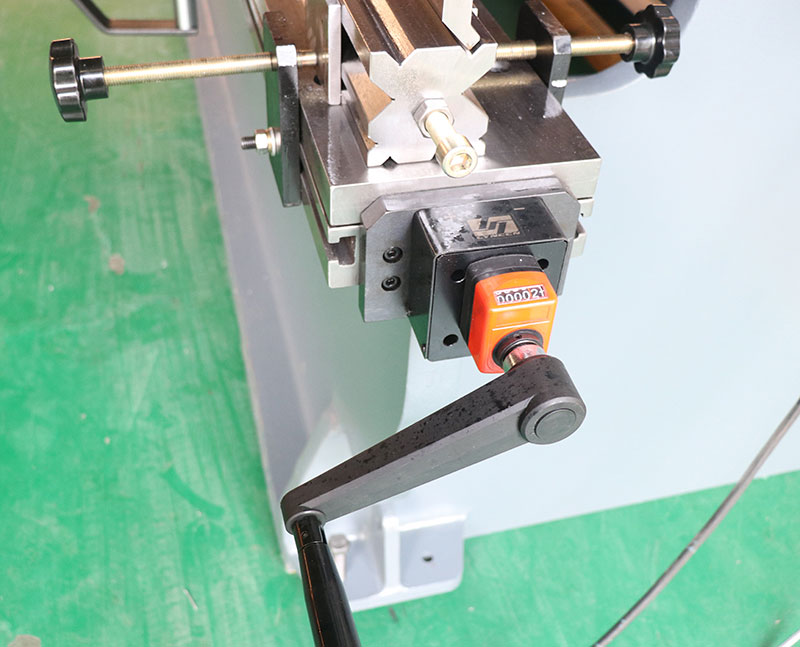

मैनुअल टेबल क्राउनिंग (वैकल्पिक)

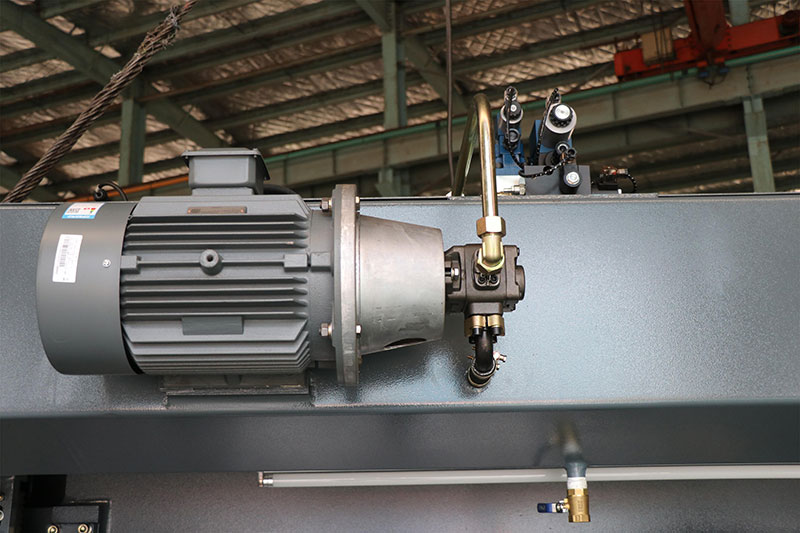

सीमेंस मुख्य मोटर जर्मन ब्रांड।

सनी पंप यूएसए ब्रांड।

रेक्सरोथ वाल्व जर्मन ब्रांड।

यूरोपीय शैली त्वरित रिलीज क्लैंपिंग

गाइडवे पीतल, पहनने का विरोध, लंबी सेवा जीवन का उपयोग करते हैं।

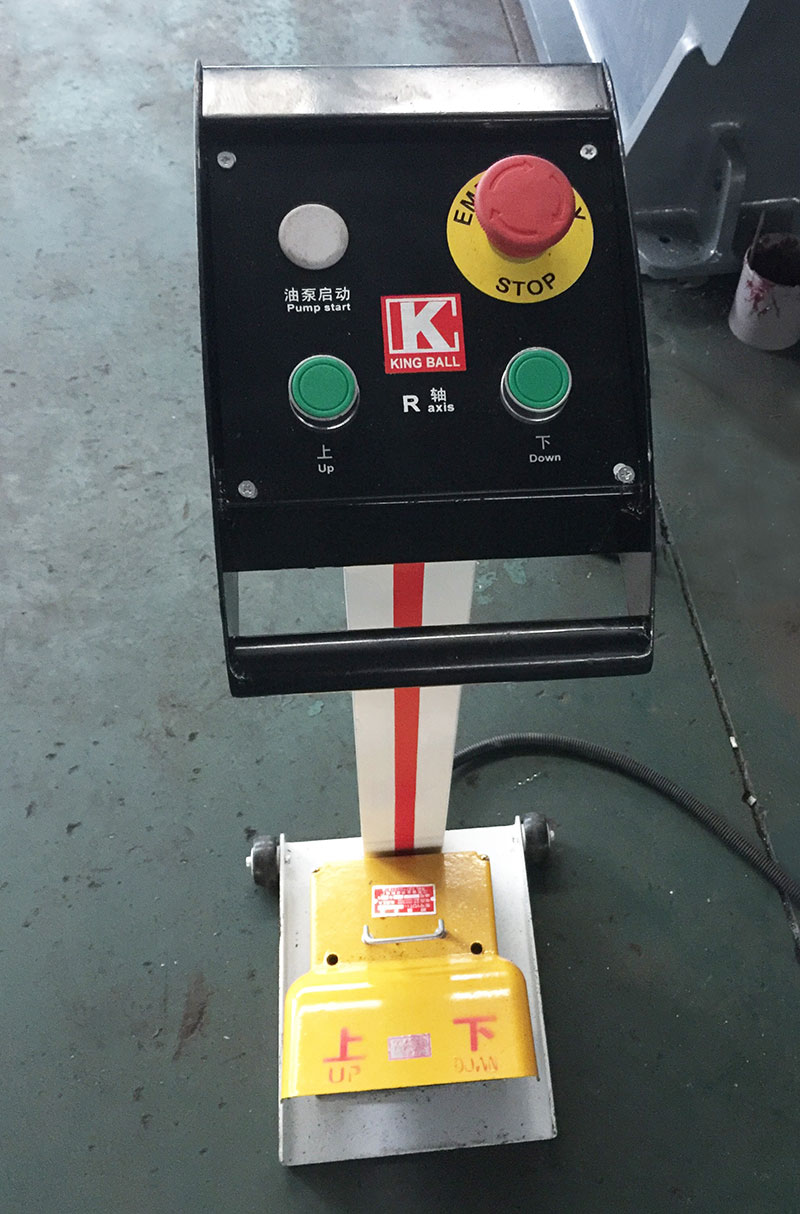

आपातकालीन स्टॉप के साथ पेडल स्विच, सुरक्षित संचालन, रोलर्स के साथ बेस को स्थानांतरित करना आसान है।

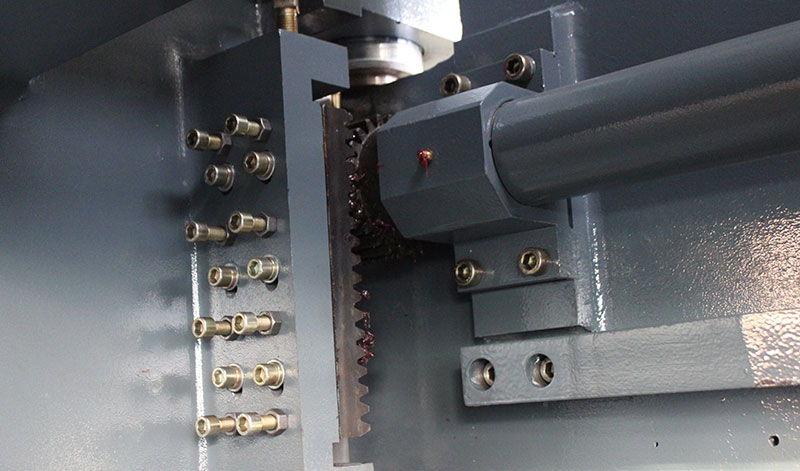

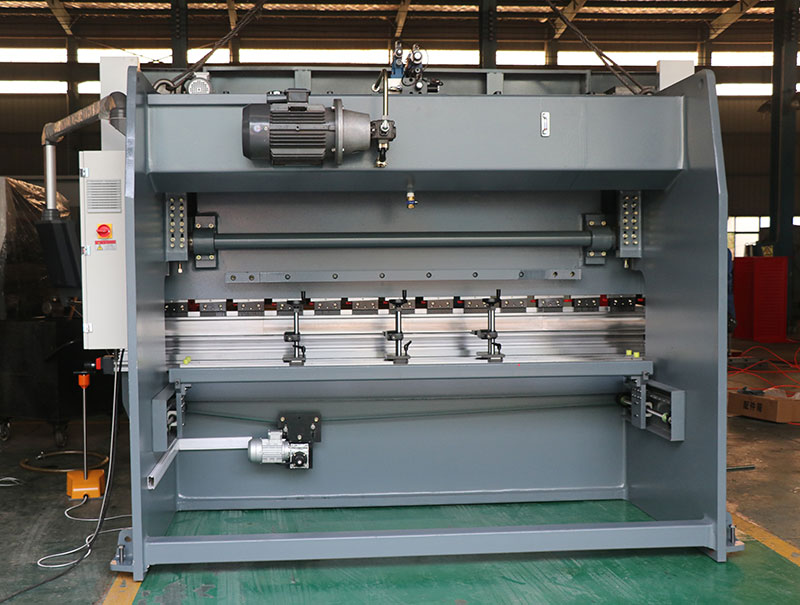

मरोड़ बार गियर रैक के साथ सिंक्रनाइज़ है। तेजी से नीचे राम, तुल्यकालन के दो पक्षों को समायोजित करने के लिए आसान।

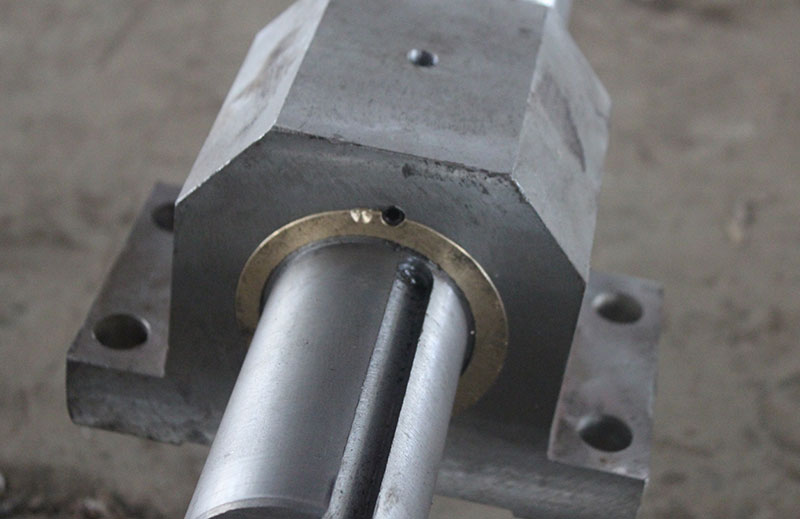

कनेक्टर पहनने के लिए प्रतिरोधी पीतल का उपयोग करता है।

स्टॉपर ऊपर और नीचे मैनुअल द्वारा, दो रैखिक गाइड पर बाएं और दाएं चलते हैं।

मुख्य विन्यास

नाम	निर्माता
सीएनसी नियंत्रक	E21 Estun चीन ब्रांड
मुखयमोटर	सीमेंस जर्मनी ब्रांड
विद्युत उपकरण	श्नाइडर फ्रांस ब्रांड
गियर पंप	सनी यूएसए ब्रांड
एक प्रकार का अंगूठी	NOK जापान ब्रांड
हाइड्रोलिक प्रणाली	Boschrexroth जर्मनी ब्रांड
गेंद पेंच, रैखिक गाइड	HIWIN ताइवान ब्रांड
ट्यूबिंग कनेक्टर	ईएमबी जर्मनी ब्रांड
चर आवृत्ति ड्राइव	Shihlin ताइवान ब्रांड

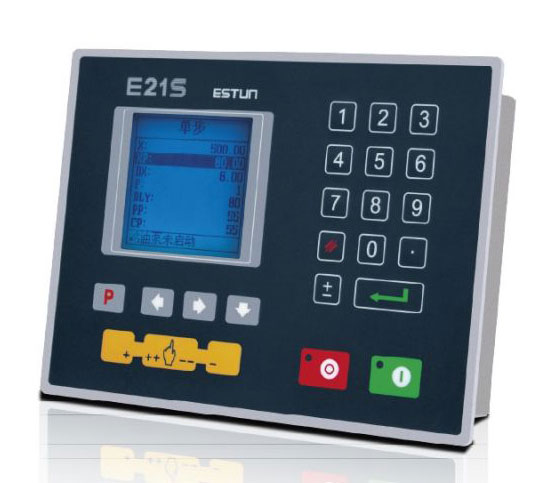

E21 एनसी नियंत्रक

बैकगेज और ब्लॉक नियंत्रण

सामान्य एसी मोटर्स के लिए नियंत्रण, आवृत्ति इन्वर्टर इंटेलिजेंट पोजिशनिंग

स्टॉक काउंटर होल्डिंग / डीकंप्रेसन समय सेटिंग

40 प्रोग्राम तक प्रोग्राम मेमोरी प्रति प्रोग्राम 25 चरणों तक

एक तरफ पोजिशनिंग रिट्रैक्ट फंक्शन

एक कुंजी बैकअप/मापदंडों की पुनर्स्थापना मिमी/इंच

चीनी अंग्रेजी

मानक सामान नीचे हैं:

• एंकर बोल्ट
• हेक्स अखरोट
• एक प्रकार का अंगूठी
• पाल बांधने की रस्सी
• ग्रीस गन
• एलन रिंच
• पैर की स्विच
• फ्रंट सपोर्ट आर्म्स
• विद्युत बॉक्स कुंजी, नियंत्रण कक्ष कुंजी
• ऑपरेशन मैनुअल

हमारी सेवा

पूर्व बिक्री सेवाएं:

1. पूछताछ और परामर्श समर्थन
2. नमूना परीक्षण समर्थन
3. हमारे कारखाने पर जाएँ

बिक्री के बाद सेवा:

1. 2 साल की वारंटी अवधि
2. ब्रेक प्रेस मशीन को स्थापित करने और उसका उपयोग करने का प्रशिक्षण
3. विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर

विवरण

• स्लाइडर स्ट्रोक (मिमी): 120 मिमी
• स्वचालित स्तर: पूरी तरह से स्वचालित
• गले की गहराई (मिमी): 300 मिमी
• मशीन का प्रकार: टोरसन बार
• कार्य तालिका की लंबाई (मिमी): 3200 मिमी
• वर्किंग टेबल की चौड़ाई (मिमी): 200 मिमी
• स्थितिः नई
• सामग्री / धातु संसाधित: पीतल / कॉपर, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्यूमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाएं: मशीनिंग
• वर्ष: 2022
• वजन (केजी): 5000
• मोटर पावर (किलोवाट): 5.5 किलोवाट
• प्रमुख विक्रय बिंदु: संचालित करने में आसान
• वारंटी: 2 साल
• लागू उद्योग: मशीनरी मरम्मत की दुकानें, विनिर्माण संयंत्र
• शोरूम स्थान: कोई नहीं
• मार्केटिंग का प्रकार: नया उत्पाद 2020
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 2 वर्ष
• मुख्य घटक: मोटर
• रंग: वैकल्पिक
• नियंत्रण प्रणाली: E21S
• खुली ऊंचाई: 350 मिमी
• वोल्टेज: 220V/380V/415V/440V/अनुकूलित
• आयाम: 3500*1500*2300mm
• आइटम: ब्रेक झुकने वाली मार्चिन दबाएं
• मुख्य मोटर: सीमेंस जर्मनी
• हाइड्रोलिक प्रणाली: Boschrexroth
• गियर पंप: सनी
• नाममात्र दबाव (केएन): 630 केएन
• प्रमाणन: सीई
• बिक्री के बाद सेवा प्रदान की गई: फील्ड स्थापना, कमीशन और प्रशिक्षण, फील्ड रखरखाव और मरम्मत सेवा, वीडियो तकनीकी सहायता, ऑनलाइन समर्थन
• वारंटी सेवा के बाद: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, स्पेयर पार्ट्स, फील्ड रखरखाव और मरम्मत सेवा
