Wc67k-400T सीएनसी पीएलसी मैनुअल शीट झुकने मशीन हाइड्रोलिक एनसी प्रेस ब्रेक मशीन

उत्पाद अवलोकन

विशेष संख्यात्मक नियंत्रण प्रणाली हाइड्रोलिक प्रेस ब्रेक मशीन के मेनफ्रेम से सुसज्जित है।

मल्टी-वर्क-स्टेप प्रोग्रामिंग फ़ंक्शन एक स्वचालित संचालन और मल्टी-स्टेप प्रक्रियाओं की निरंतर स्थिति प्राप्त करने में सक्षम है, साथ ही रियर स्टॉपर और ग्लाइडिंग ब्लॉक की स्थिति के लिए एक स्वचालित सटीक समायोजन।

प्रसंस्करण मात्रा के वास्तविक समय के प्रदर्शन के लिए मशीन को मोड़ गिनती समारोह के साथ प्रदान किया जाता है, स्थिति स्टॉपर और ग्लाइडिंग ब्लॉक की बिजली-विफलता स्मृति, साथ ही प्रक्रियाओं और पैरामीटर।

आयातित बॉल बेयरिंग लेड स्क्रू और लीनियर गाइड रेल का उपयोग रियर स्टॉपर के लिए किया जाता है, ताकि मशीन की सटीक प्रोसेसिंग के लिए रियर स्टॉपर की स्थिति सटीकता सुनिश्चित की जा सके।

प्रदर्शन और विशेषताएं:

1. मशीन बॉडी एक समग्र वेल्डेड और समग्र संसाधित संरचना में है, और ANSYS finlte तत्व विश्लेषण सॉफ्टवेयर विश्लेषण के लिए मशीन बॉडी के मुख्य भागों पर लागू होता है, जिसने मशीन टूल की विश्वसनीयता और संपूर्ण मशीन की सटीकता सुनिश्चित की है।

2. जर्मनी से आयातित इलेक्ट्रोहाइड्रोलिक सर्वो वाल्व से बना बंद लूप नियंत्रण मोड और आयातित झंझरी शासक को दोनों तरफ fhe मुख्य तेल सिलेंडर के लिए अपनाया जाता है, यांत्रिक स्टॉप-आर प्रकार की पारंपरिक झुकने वाली मशीनों के स्ट्रोक नियंत्रण पटर के माध्यम से तोड़ने के लिए, उच्च की विशिष्ट ग्लाइडिंग ब्लॉक की स्थिति के लिए प्रतिक्रिया परिशुद्धता, सटीक और स्थिर संचालन, अच्छा सिंक्रनाइज़िंग प्रदर्शन और ग्लाइडिंग ब्लॉक की उच्च दोहराया स्थिति सटीकता।

3. रियर स्टॉपर के सभी कार्यात्मक भागों के लिए आयातित भागों का उपयोग किया जाता है ताकि यह सुनिश्चित किया जा सके कि रियर स्टॉपर की स्टॉपिंग सटीकता और रियर स्टॉपर के तंत्र को अधिक पूर्ण कार्यों के लिए कई स्टॉपिंग शाफ्ट ग्राहकों की आवश्यकताओं के अनुसार नियोजित किया जाएगा।

4. जर्मनी से आयातित एकीकृत नियंत्रण प्रणाली को पाइपलाइनों की स्थापना को आसान बनाने के लिए, और मशीन उपकरण के स्थिर संचालन के साथ-साथ सरल और अच्छी उपस्थिति सुनिश्चित करने के लिए पूरे हाइड्रोलिक सिस्टम के लिए अपनाया जाता है।

5. सी-आकार की प्लेटें मशीन बॉडी के दोनों किनारों पर फिट की जाती हैं, और उच्च परिशुद्धता ग्रेटिंग शासक सी आकार की प्लेटों पर लगाया जाता है, इस प्रकार झुकने की प्रक्रिया के दौरान मशीन बॉडी के विरूपण से उत्पन्न होने वाली लंबित परिशुद्धता पर प्रभाव से बचने के लिए।

6. निचले कार्यक्षेत्र को हाइड्रोलिक विक्षेपण के लिए स्वचालित क्षतिपूर्ति तंत्र से सुसज्जित किया गया है, ताकि उच्च झुकने वाली सटीकता और Iong स्थिरता की गारंटी के साथ एक प्रभावी मृत क्षेत्र मुक्त मुआवजा प्राप्त किया जा सके।

संख्यात्मक नियंत्रण प्रणाली से तात्पर्य संख्यात्मक नियंत्रण प्रणाली से है जो इतालवी ईएसए, नीदरलैंड डीईएलईएम की इलेक्ट्रोहाइड्रॉल्क सर्वो झुकने वाली मशीनों के लिए विशेष है। या स्विस CYBELEC कंपनियाँ, झुकने वाले कोण के लिए ग्राफिक प्रोग्रामिंग के कार्यों को प्राप्त करने में सक्षम, कोण संशोधन के लिए मुआवजा स्वचालित गणना और झुकने के दबाव का समायोजन, कार्यक्षेत्र विरूपण के लिए मुआवजे की स्वचालित गणना, कार्यक्षेत्र की लंबाई का विस्तार, एकमात्र दबाने के लिए झुकने का दबाव, खुली दूरी , और रियर स्टॉपर की वापसी, आदि।

एक नज़र में सुविधाएँ

DELEM DA53T नियंत्रक सुविधा:

1. 10.1″ हाई रेजोल्यूशन ट्रू कलर टीएफटी डिस्प्ले।
2. अप करने के लिए 4 अक्ष नियंत्रण (Y1, Y2 2 सहायक कुल्हाड़ियों)
3. मोड/सामग्री/उत्पाद पुस्तकालय के साथ विक्षेपण क्षतिपूर्ति नियंत्रण।
4. समर्थन सर्वो या आवृत्ति रूपांतरण नियंत्रण।
5. उन्नत वाई-अक्ष नियंत्रण एल्गोरिदम बंद-लूप वाल्व और ओपन-लूप वाल्व दोनों को नियंत्रित कर सकता है।
6. नेटवर्क दोहरी कंप्यूटर लिंकेज (वैकल्पिक)।
7. यूएसबी परिधीय इंटरफ़ेस। प्रोफाइल -53tl ऑफ़लाइन प्रोग्रामिंग सॉफ्टवेयर।

मल्टी वी मोल्ड (वैकल्पिक)
रियर रिटेनिंग सिस्टम

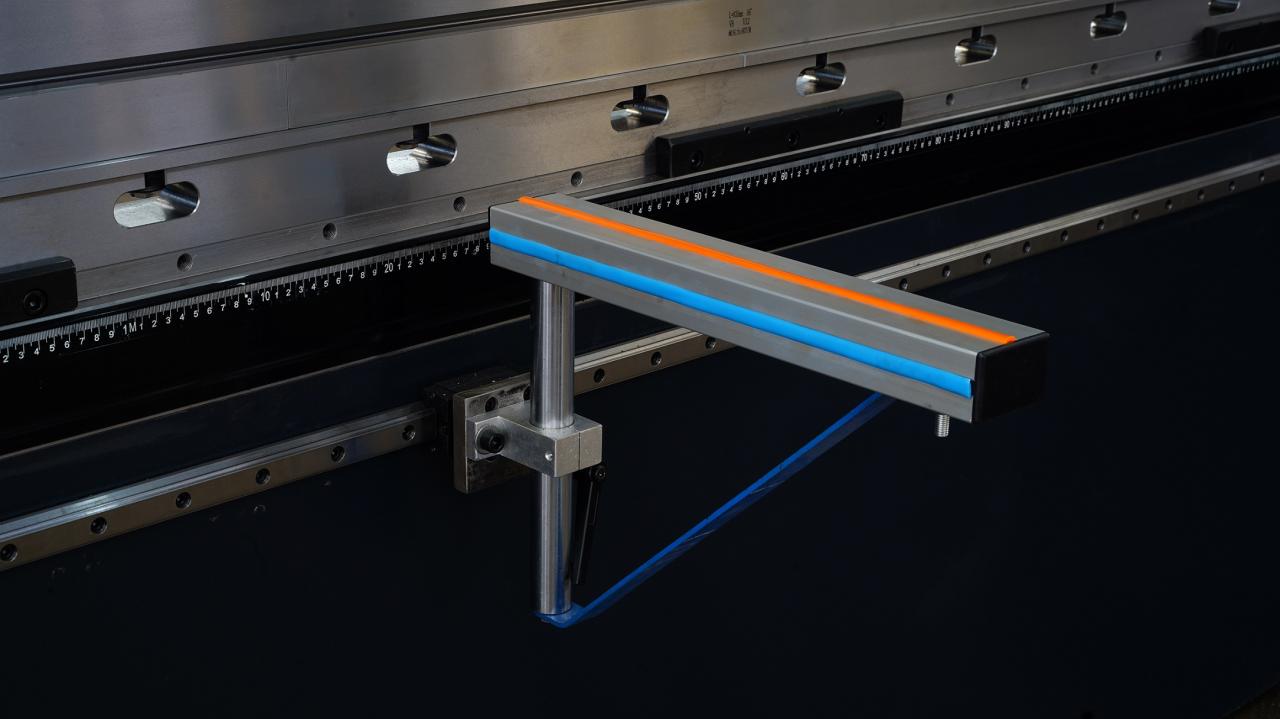

फ्रंट सपोर्टिंग डिवाइस को मूव करना

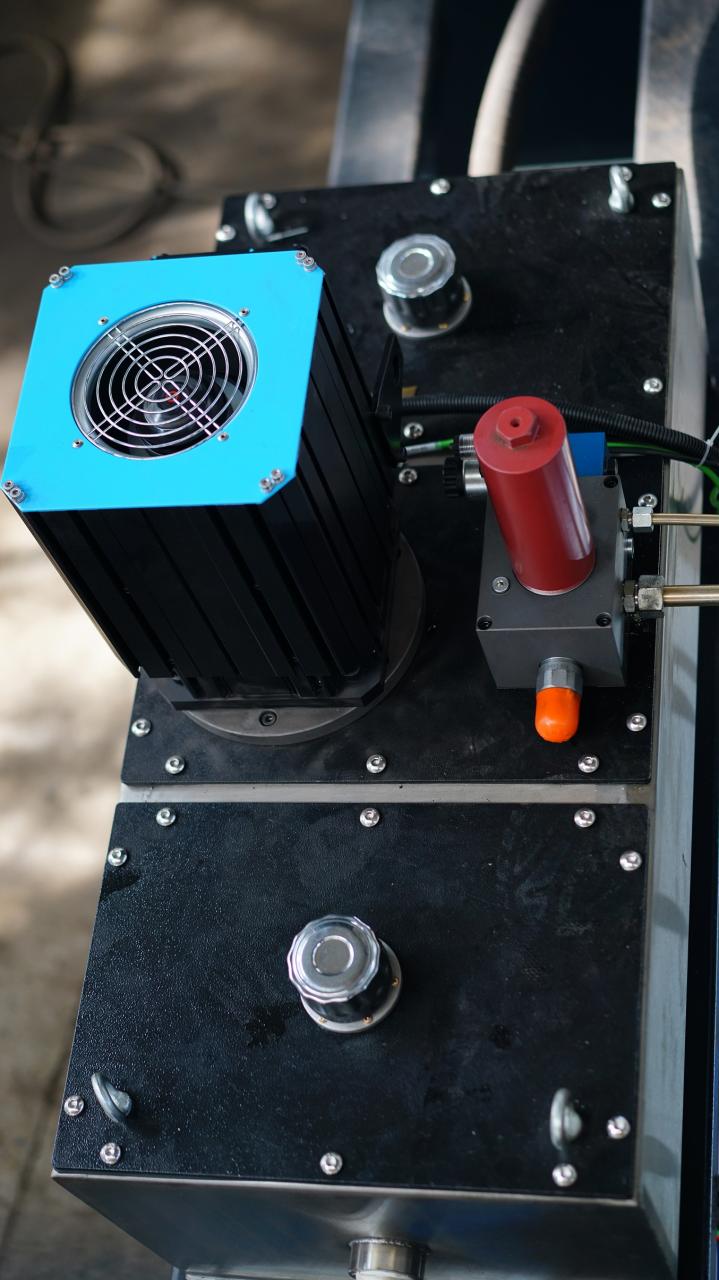

सर्वो पंप नियंत्रण प्रणाली विधानसभा


बैक गेज मनु एल लिफ्टिंग

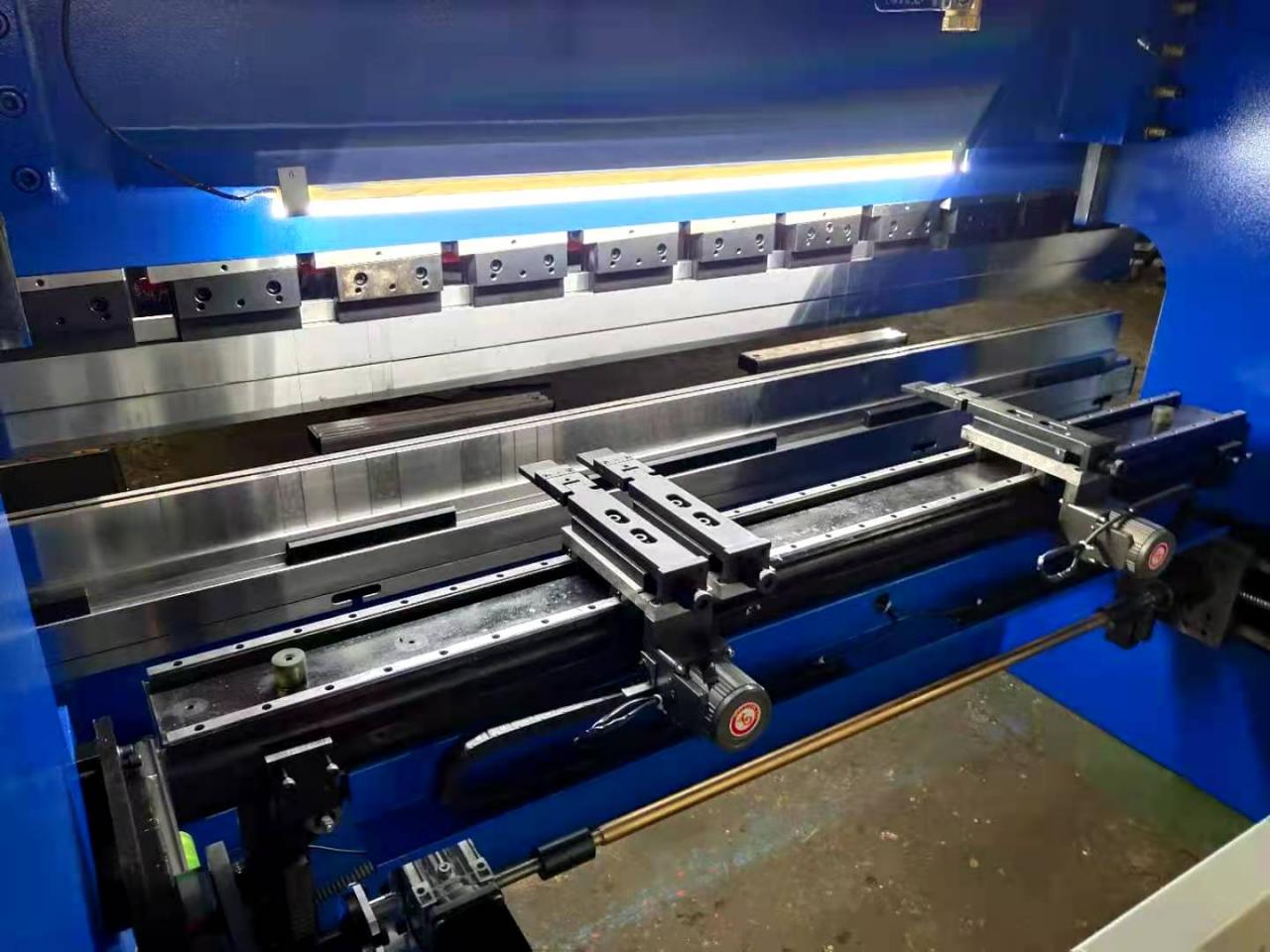

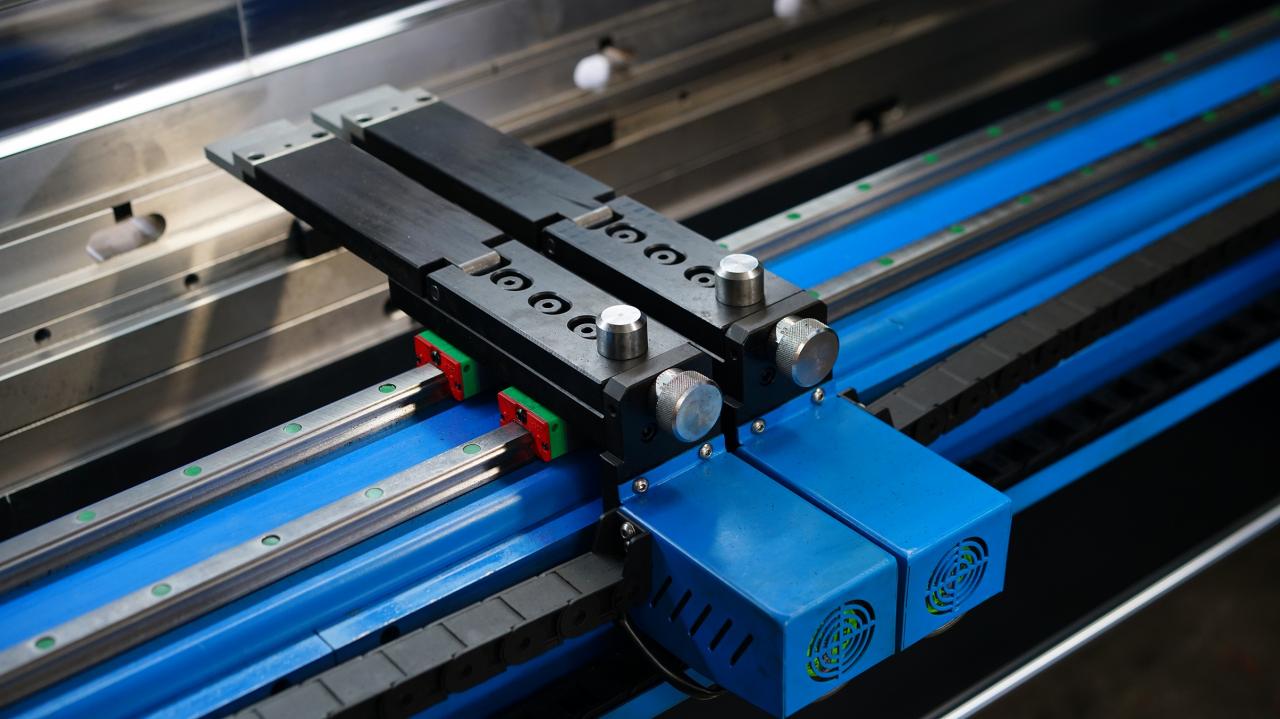

उच्च सटीकता उंगलियों को रोकें, आसान चलने के लिए डबल रैखिक गाइड
सिंक्रोनस व्हील और बेल्ट बैक गेज मूविंग सटीकता प्रदान करते हैं
contactor

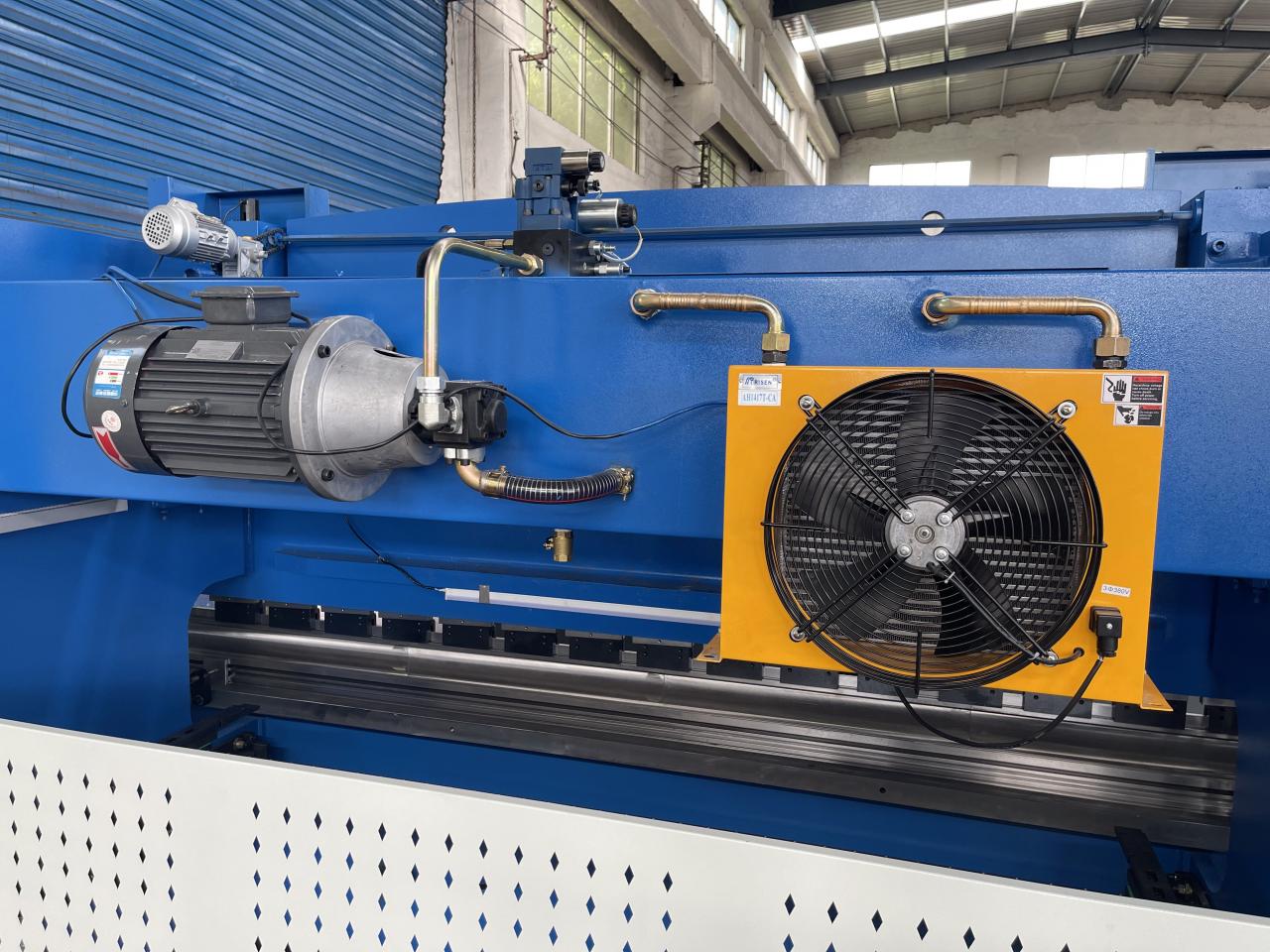

फैन कूलर (वैकल्पिक)

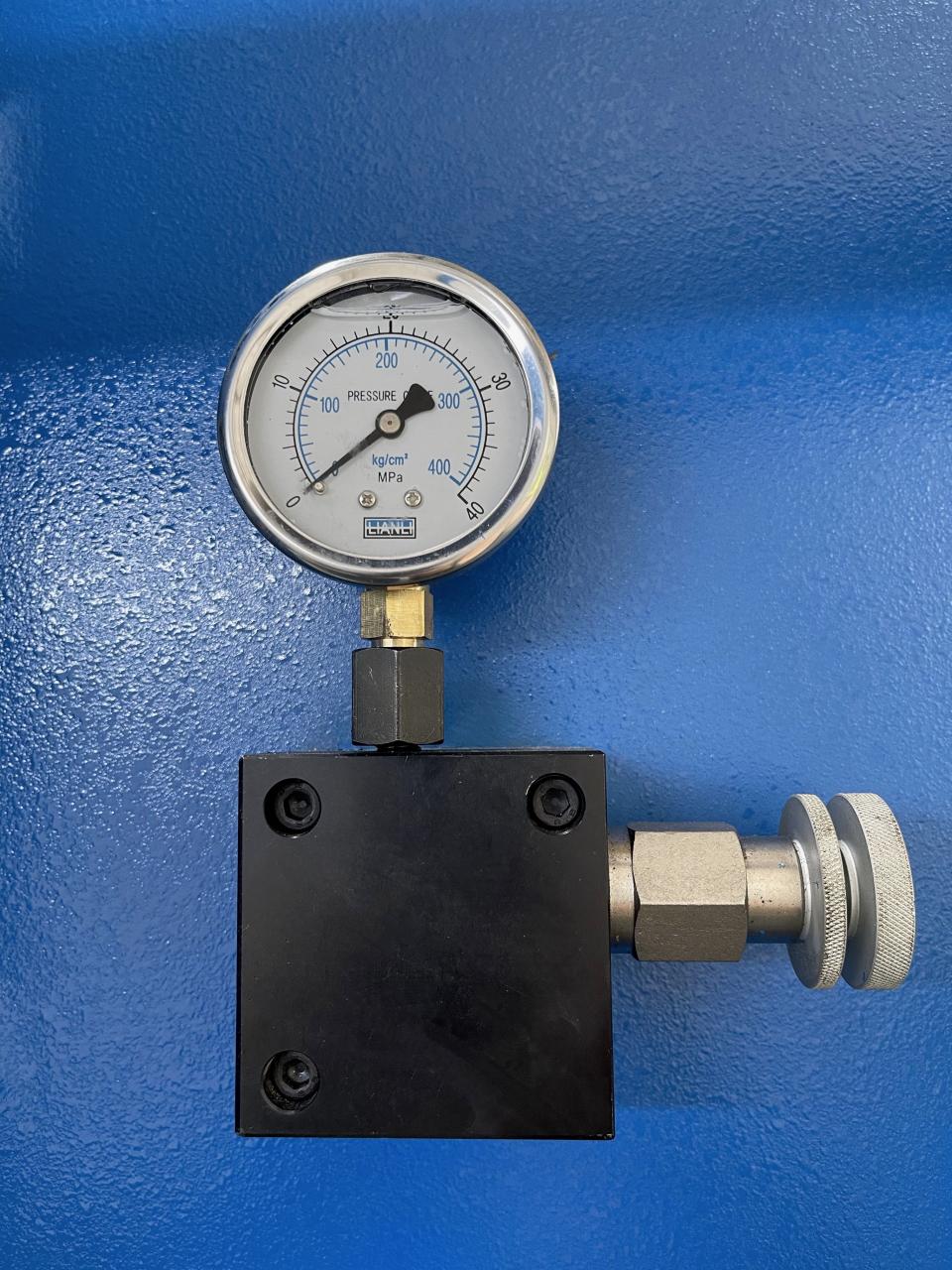

निपीडमान

ईएमबी तेल ट्यूब
जीवन का उपयोग लंबे समय तक प्रदान करें और कोई तेल रिसाव न करें

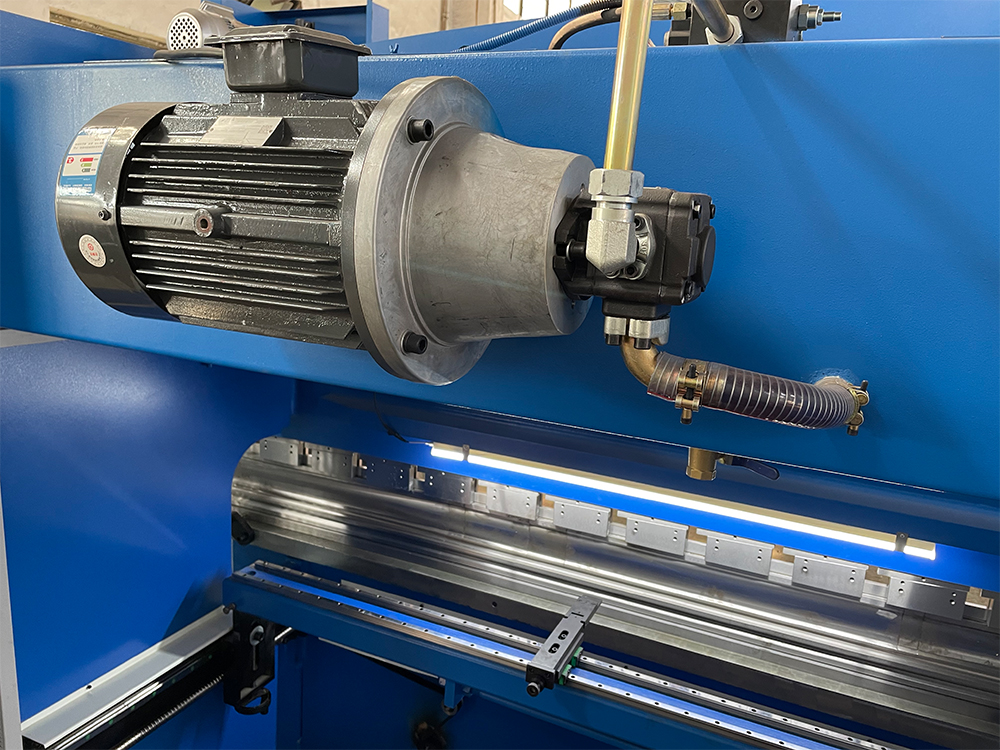

सीमेंस मोटर, कम काम करने वाला शोर लंबे समय तक जीवन का उपयोग कर रहा है
बॉश रेक्सरोथ वाल्व कम काम करने वाला शोरअच्छा प्रदर्शन

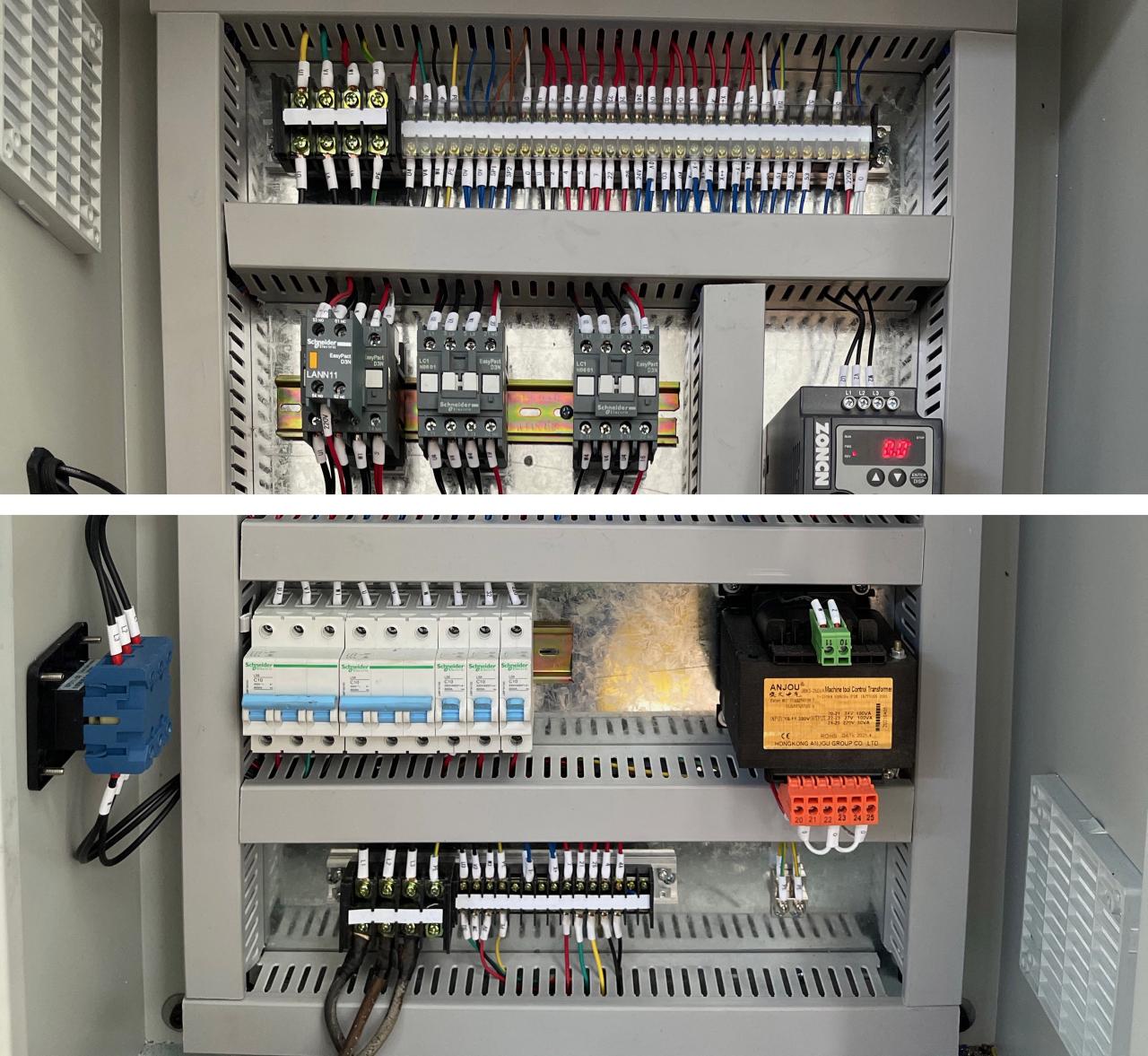

श्नाइडर ब्रांड घटकों के साथ इलेक्ट्रिक कैबिनेट

उत्पाद की विशेषताएं

वस्तु	400T / 4000	400 टी / 5000	400 टी / 6000
नाममात्र का दाब	4000	4000	4000	के.एन.
काम करने योग्य लंबाई	4000	5000	6000	मिमी
छिद्रों के बीच की दूरी	3000	4000	5000	मिमी
गले की गहराई	400	400	400	मिमी
राम स्ट्रोक	250	250	250	मिमी
अधिकतम खुली ऊंचाई	590	590	590	मिमी
मुख्य मोटर शक्ति	30	30	30	किलोवाट
आयाम (एल * डब्ल्यू * एच)	4200*2600*4000	5200*2600*4100	6200*2600*4300	मिमी

विवरण

• स्लाइडर स्ट्रोक (मिमी): 250 मिमी
• स्वचालित स्तर: पूरी तरह से स्वचालित
• गले की गहराई (मिमी): 400 मिमी
• मशीन का प्रकार: सिंक्रनाइज़
• कार्य तालिका की लंबाई (मिमी): 5000 मिमी
• वर्किंग टेबल की चौड़ाई (मिमी): 200 मिमी
• आयाम: 5200*2600*4100mm
• स्थितिः नई
• सामग्री / धातु संसाधित: पीतल / कॉपर, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्यूमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाएं: गठन समाप्त करें
• वर्ष: 2021
• वजन (केजी): 23000
• मोटर पावर (किलोवाट): 30 किलोवाट
• प्रमुख विक्रय बिंदु: सस्टेनेबल
• वारंटी: 2 साल
• लागू उद्योग: भवन निर्माण सामग्री की दुकानें, मशीनरी मरम्मत की दुकानें, विनिर्माण संयंत्र, निर्माण कार्य, धातु शीट प्रसंस्करण
• शोरूम स्थान: कोई नहीं
• मार्केटिंग का प्रकार: नया उत्पाद 2022
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 2 वर्ष
• मुख्य घटक: असर, मोटर, पंप, गियर, पीएलसी, दबाव पोत, इंजन, गियरबॉक्स
• उत्पाद का नाम: हाइड्रोलिक सीएनसी प्रेस ब्रेक मशीन
• नियंत्रण प्रणाली: E21/DA41S/Cyb Touch8
• मोटर: सीमेंस BEIDE
• हाइड्रोलिक सिस्टम: रेक्स्रोथ
• विद्युत घटक: श्नाइडर
• सील की अंगूठी: NOKJapan
• बॉल स्क्रू / लीनियर गाइड: HIWIN
• रंग: ग्राहक चुनें
• डिलिवरी: 15 दिन
• फ़ीचर: उच्च प्रदर्शन
