Wc67k-80t/2500 हाइड्रोलिक प्रेस ब्रेक मशीन धातु शीट झुकने मशीन

मशीन की विशेषताएं

1. फ्रेम स्टील संरचना, बाएं और दाएं लंबवत प्लेट, टेबल और दबाव प्लेट को एकात्मक संरचना में वेल्डेड किया जाता है, वेल्डिंग के बाद तड़के, असाधारण कठोरता, उच्च स्थिरता द्वारा आंतरिक तनाव को खत्म करने के लिए।

2. मशीन की विश्वसनीयता सुनिश्चित करने के लिए फ्रेम के महत्वपूर्ण भागों, स्लाइडर्स आदि का उपयोग ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर किया जाता है।

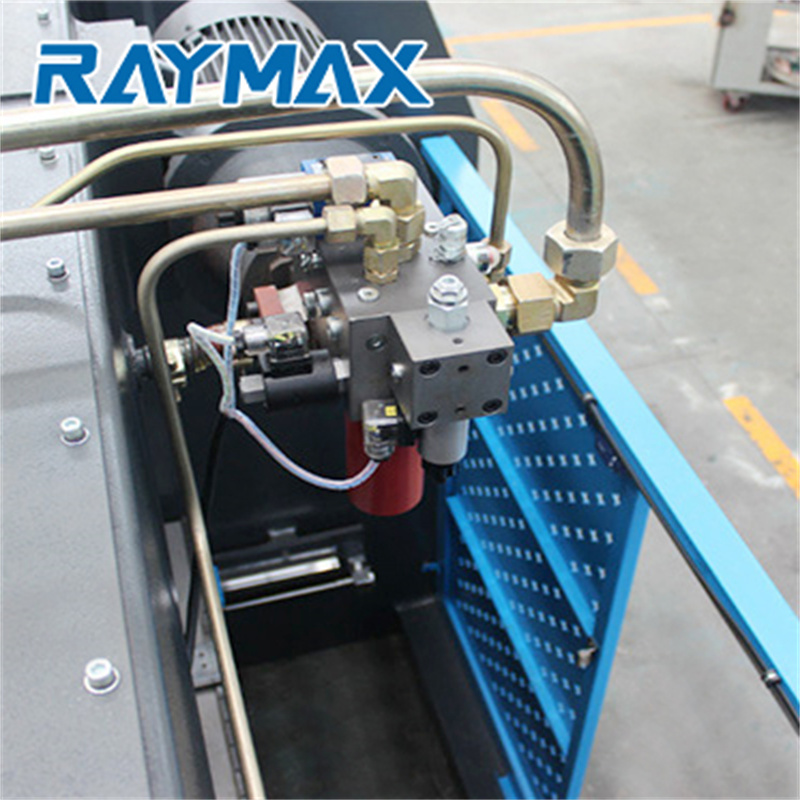

3. हाइड्रोलिक ड्राइव, मशीन के दोनों छोर पर सिलेंडर, इसे सीधे चलाने के लिए स्लाइडर पर डिस्पोज किया गया।

4. स्लाइड तुल्यकालिक तंत्र के लिए मरोड़ अक्ष तुल्यकालन।

5. स्थिर और विश्वसनीय एक यांत्रिक डाट तंत्र को अपनाएं।

6. सीएनसी प्रणाली द्वारा नियंत्रित बैक गेज आकार और स्लाइड स्ट्रोक, उच्च परिशुद्धता बॉल स्क्रू, स्थिर संचालन और सटीक स्थिति के साथ बैक गेज।

7. नियंत्रक प्रणाली बहु-चरण प्रोग्रामिंग फ़ंक्शन, सरल और संचालित करने में आसान के साथ आवृत्ति रूपांतरण नियंत्रण तकनीक को अपनाती है।

8. उच्च झुकने सटीकता तक पहुंच की गारंटी के लिए मुआवजा तंत्र पर इच्छुक पच्चर विक्षेपण

9. मशीनरी के चारों ओर सेफ्टी बैरियर डिवाइस, ओपन डोर कट-ऑफ फंक्शन से लैस इलेक्ट्रिकल कैबिनेट, आगे और पीछे इमरजेंसी स्टॉप बटन, सुरक्षित काम सुनिश्चित करने के लिए प्रोटेक्टिव कवर फुट स्विच।

E21 नियंत्रक प्रणाली (मानक NC नियंत्रक प्रणाली)

1 (बैकगेज और ब्लॉक नियंत्रण)

2 (सामान्य एसी मोटर, आवृत्ति इन्वर्टर के लिए नियंत्रण)

3）बुद्धिमान स्थिति

4）स्टॉक काउंटर

5）40 प्रोग्राम तक की प्रोग्राम मेमोरी और प्रति प्रोग्राम 25 स्टेप तक

6）एक तरफ की स्थिति

7）वापस लेना समारोह

8）एक कुंजी वापस / कार्यक्रमों की पुनर्स्थापना

9） मिमी / इंच / चीनी / अंग्रेजी

मशीन पैरामीटर

मुख्य पैरामीटर
नमूना	झुकने बल	झुकने की लंबाई	ईमानदार दूरी	गले की गहराई	झटका	उद्घाटन ऊंचाई	कुल आयाम
	के.एन.	मिमी	मिमी	मिमी	मिमी	मिमी	एल × डब्ल्यू × एच मिमी
WC67K/E-30t/1600	300	1600	1300	200	80	220	1650*1200*1700
WC67K/E-30t/2000	300	2000	1300	200	80	220	2000*1150*1700
WC67K / E-40t / 2500	400	2500	2030	250	100	340	2500*1200*1900
WC67K/E-63t/2500	630	2500	2050	250	120	340	2500*1600*2200
WC67K/E-63t/3200	630	3200	2510	250	120	340	3200*1600*2200
WC67K / E-80t / 2500	800	2500	2050	250	120	350	2500*1700*2200
WC67K / E-80t / 3200	800	3200	2510	250	120	350	3200*1700*2200
WC67K / E-100t / 2500	1000	2500	2050	320	120	380	2500*1500*2200
WC67K / E-100t / 3200	1000	3200	2510	320	120	380	3200*1800*2500
WC67K / E-100t / 4000	1000	4000	3100	320	120	380	4000*1800*2500
WC67K / E-125t / 3200	1250	3200	2510	320	120	380	3200*1900*2600
WC67K / E-125t / 4000	1250	4000	3100	320	120	380	4000*1435*2600
WC67K / E-160t / 2500	1600	2500	2050	320	200	450	2500*1900*2700
WC67K / E-160t / 3200	1600	3200	2510	320	200	450	3200*2000*2800
WC67K / E-160t / 4000	1600	4000	3040	320	200	450	4000*2000*2800
WC67K/E-160t/5000	1600	5000	3800	320	200	450	5000*1900*3100
WC67K / E-160t / 6000	1600	6000	4600	320	200	450	6000*1900*3300
WC67K / E-200T / 3200	2000	3200	2600	320	250	540	3200*1820*3300
डब्ल्यूसी 67 के / ई -200 टी / 4000	2000	4000	3300	320	250	540	4000*2000*2850
डब्ल्यूसी 67 के / ई -200 टी / 5000	2000	5000	3800	320	250	540	5000*1950*3000
WC67K / E-200T / 6000	2000	6000	4600	320	250	540	6000*1950*3300
WC67K / E-250T / 3200	2500	3200	2600	400	250	580	3300*2000*3200
WC67K/E-250T/4000	2500	4000	3300	400	250	580	4000*2000*3400
WC67K/E-250T/5000	2500	5000	3800	400	250	580	5000*2000*3500
WC67K / E-250T / 6000	2500	6000	4600	400	250	580	6000*2000*3600
WC67K / E-300T / 3200	3000	3200	2600	400	250	580	3200*2100*3300

विवरण

• स्लाइडर स्ट्रोक (मिमी): 100 मिमी
• स्वचालित स्तर: अर्ध-स्वचालित
• गले की गहराई (मिमी): 250 मिमी
• मशीन का प्रकार: टोरसन बार
• कार्य तालिका की लंबाई (मिमी): 2500
• कार्य तालिका की चौड़ाई (मिमी): 1450 मिमी
• आयाम: 2550*1450*2300, 2550*1450*2300 मिमी
• स्थितिः नई
• उद्गम-स्थान: अनहुइ
• सामग्री / धातु संसाधित: पीतल / कॉपर, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्यूमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाएं: गोल झुकना
• वर्ष: 2020
• वजन (केजी): 4300
• मोटर पावर (किलोवाट): 7.5 किलोवाट
• प्रमुख विक्रय बिंदु: प्रतिस्पर्धी मूल्य
• वारंटी: 3 साल
• लागू उद्योग: भवन निर्माण सामग्री की दुकानें, मशीनरी मरम्मत की दुकानें, विनिर्माण संयंत्र, खुदरा, निर्माण कार्य, विज्ञापन कंपनी, अन्य
• शोरूम स्थान: उज़्बेकिस्तान, ऑस्ट्रेलिया
• मार्केटिंग का प्रकार: नया उत्पाद 2020
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 1 वर्ष
• मुख्य घटक: मोटर, पंप
• मॉडल: WC67K-80T / 2500
• काटने की सामग्री: एल्यूमीनियम शीट, हल्के स्टील, कार्बन स्टील, स्टेनलेस स्टील
• झुकने की मोटाई: एमएस 4 मिमी / एसएस 2 मिमी
• झुकने की लंबाई: 2500 मिमी
• नाममात्र का दबाव: 800KN
• डंडे की दूरी: 2500mm
• स्लाइडर यात्रा: 100 मिमी
• अधिकतम खुला: 340 मिमी
• पावर: 7.5 किलोवाट
• प्रमाणन: सीई
• बिक्री के बाद सेवा प्रदान की गई: मुफ्त स्पेयर पार्ट्स, फील्ड इंस्टॉलेशन, कमीशनिंग और प्रशिक्षण, फील्ड रखरखाव और मरम्मत सेवा, वीडियो तकनीकी सहायता, ऑनलाइन समर्थन
• वारंटी सेवा के बाद: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, स्पेयर पार्ट्स, फील्ड रखरखाव और मरम्मत सेवा
