15t 40t 80t 100t हाइड्रोलिक प्रेस ब्रेक सीएनसी झुकने मशीन

प्रेस ब्रेक / झुकने मशीन

सटीक बैकगेज, सर्वो मोटर, सुरक्षा सुरक्षा, फास्ट क्लैंप, बॉल स्क्रू और रैखिक गाइड के साथ हाइड्रोलिक प्रेस ब्रेक सीएनसी झुकने मशीन। जर्मनी, यूएसए, हॉलैंड, इटली ब्रांड भागों से सभी। मोड़ की मोटाई और लंबाई को अनुकूलित किया जा सकता है।

कटटेबल ग्राफिक्स

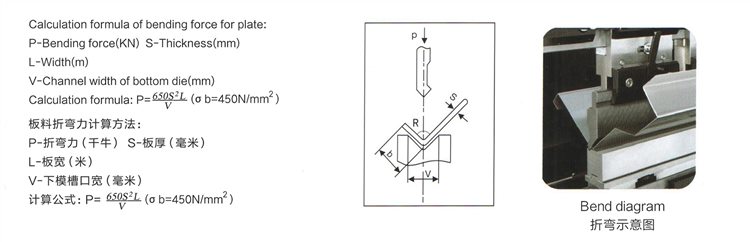

प्रेस ब्रेक के लिए फोर्स चार्ट

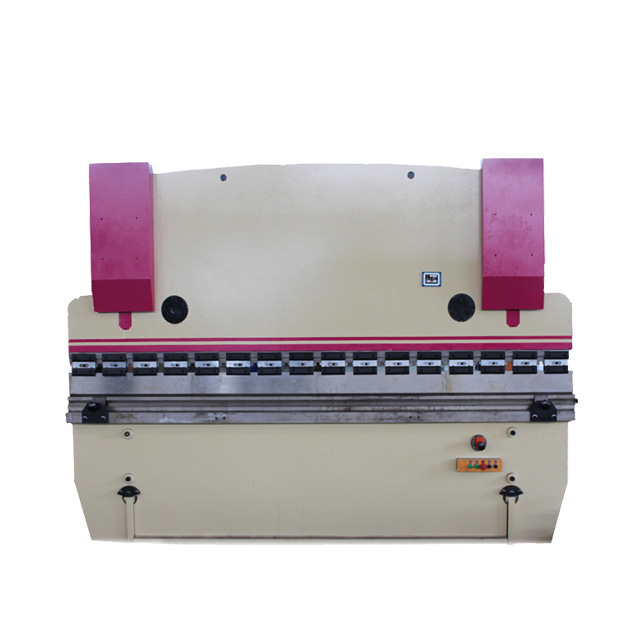

WC67Y / K प्रेस ब्रेक

WC67Y / K प्रेस ब्रेक

सर्वो मोटर नियंत्रण

100 प्रोग्राम तक स्टोर करें

प्रति कार्यक्रम 25 मोड़ तक

उपकरण पुस्तकालय और उपकरण कार्यक्रम

स्वचालित झुकने कोण कार्यक्रम

हायर रैम और बैकगैज स्पीड

●उच्च झुकने और स्थिति सटीकता

डब्ल्यूसी 67वाई/के विशेषताएं

पूरी वेल्डेड मशीन संरचना उच्च कठोरता प्राप्त करती है; मशीन को ANSYS सॉफ्टवेयर द्वारा डिज़ाइन किया गया है जो प्रेस ब्रेक की विश्वसनीयता और सटीकता सुनिश्चित कर सकता है।

बैकगेज के लिए मोटर्स को इन्वर्टर द्वारा नियंत्रित किया जाता है, जो मोटर की आवृत्ति और वोल्टेज को बदलकर बैकगेज और रैम की उच्च स्थिति सटीकता प्राप्त कर सकता है।

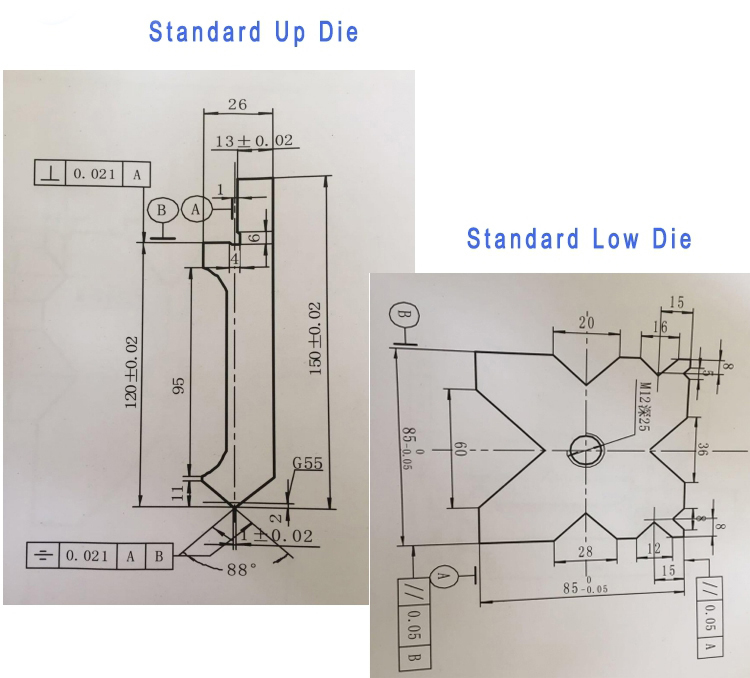

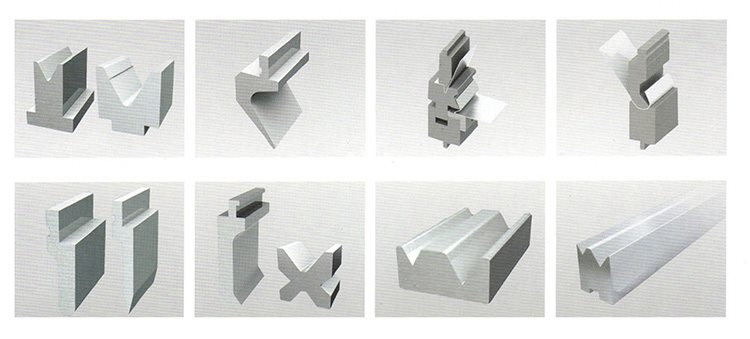

ग्राहक की आवश्यकताओं के अनुसार अलग-अलग पंच और डाई वैकल्पिक हैं, जैसे मल्टी-वी डाई, रेडियस डाई, गोसनेक डाई, आदि। पूर्ण मानक पंच और डाई का एक सेट मुफ्त में शामिल किया जाएगा।

X अक्ष (बैकगाह) और Y अक्ष (राम स्ट्रोक या सिलेंडर स्ट्रोक) को E21 सिस्टम कंट्रोलर द्वारा प्रोग्राम किया जा सकता है, जो प्रोग्राम के 40 समूहों तक स्टोर कर सकता है। साइड और रियर मेटल सेफ्टी गार्ड यूरोपीय सुरक्षा मानक को पूरा करता है।

हाइड्रोलिक अधिभार को अतिप्रवाह वाल्व द्वारा संरक्षित किया जा सकता है, सिस्टम दबाव को दबाव स्विच द्वारा आसानी से नियंत्रित किया जा सकता है।

दुर्घटना होने पर आपातकालीन बटन के साथ फुट स्विच मशीन को तुरंत बंद कर सकता है।

टाइप	नाममात्र का दाब	कार्य करने योग्य लंबाई	कॉलम रिक्ति	गले की गहराई	स्लाइड स्ट्रोक	अधिकतम खुला	इंजन की शक्ति	आयाम
	केएन）	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(किलोवाट)	(मिमी)
WC67Y- 40t / 2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t / 2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t / 2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t / 3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t / 3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t / 4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t / 3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t / 4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t / 3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t / 4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t / 3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t / 4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t / 6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t / 3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t / 4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t / 4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t / 6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t / 6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t / 4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t / 6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t / 6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t / 6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

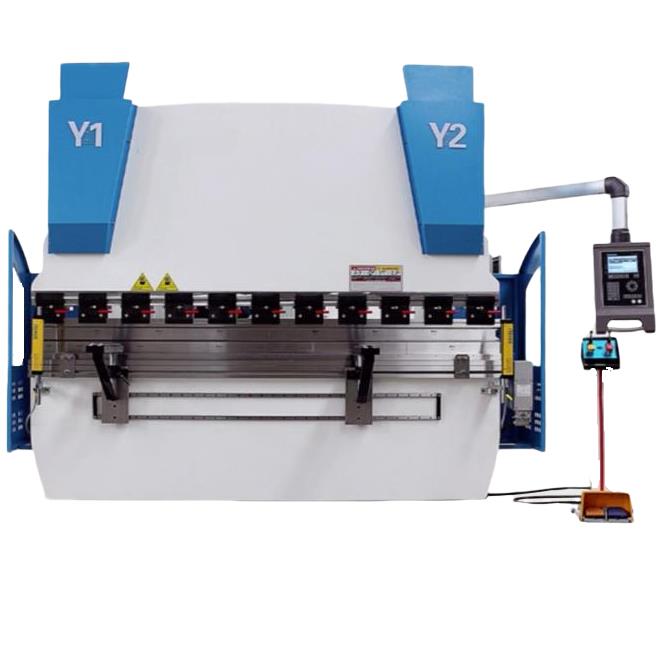

WE67K सीरीज इलेक्ट्रो-हाइड्रोलिक सर्वो प्रेस ब्रेक सीएनसी झुकने मशीन

WE67K सीरीज इलेक्ट्रो-हाइड्रोलिक सर्वो प्रेस ब्रेक सीएनसी झुकने मशीन अभिन्न वेल्डिंग और अभिन्न प्रसंस्करण संरचना को गोद लेती है।

शरीर के मुख्य घटकों का विश्लेषण ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर के साथ किया जाता है, जो विश्वसनीयता सुनिश्चित करता है और
मशीन उपकरण की समग्र सटीकता।

दोनों तरफ मुख्य तेल सिलेंडर पारंपरिक यांत्रिक बाफ़ल प्रकार झुकने के स्ट्रोक नियंत्रण मोड के माध्यम से टूट जाता है
जर्मनी से आयातित इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व और जर्मनी से आयातित ग्रेटिंग शासक से मिलकर बंद-लूप नियंत्रण मोड को अपनाता है।

WE67YK विशेषताएं

उन्नत विन्यास, उच्च परिशुद्धता और उच्च दक्षता सीएनसी हाइड्रोलिक प्रेस ब्रेक

समग्र वेल्डिंग संरचना

●इलेक्ट्रो-हाइड्रोलिक सर्वो सिस्टम, क्लोज्ड-लूप स्लाइडर तुल्यकालन को नियंत्रित करता है

डबल क्राउनिंग मैकेनिज्म

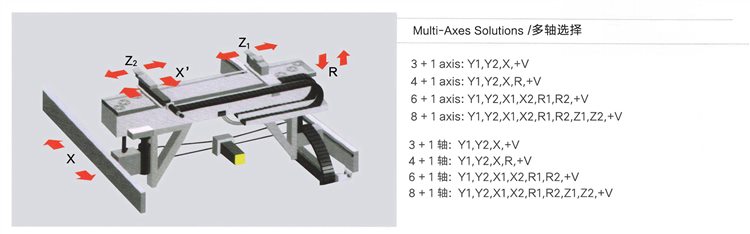

3 1axes के साथ मानक विन्यास:
Y1 (बाएं सिलेंडर के ऊपर-नीचे)
Y2 (दाएं सिलेंडर के ऊपर-नीचे)
एक्स (बैकगेज के आगे-पिछड़े)
वी (हाइड्रोलिक क्राउनिंग)

बैकगेज सिस्टम वैकल्पिक:
4axes बैकगेज (X. R, Z1. Z2)
5axes बैकगेज (XR Z1. Z2, X')
6axes बैकगेज (X1। X2। R1। R2, Z1। Z2)

टाइप	नाममात्र का दाब	कार्य करने योग्य लंबाई	कॉलम रिक्ति	गले की गहराई	स्लाइड स्ट्रोक	अधिकतम खुला	इंजन की शक्ति	आयाम
	केएन）	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(किलोवाट)	(मिमी)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t / 2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t / 3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t / 4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t / 3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t / 3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t / 4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t / 3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t / 4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t / 3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t / 4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t / 4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t / 6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t / 4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t / 6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t / 6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

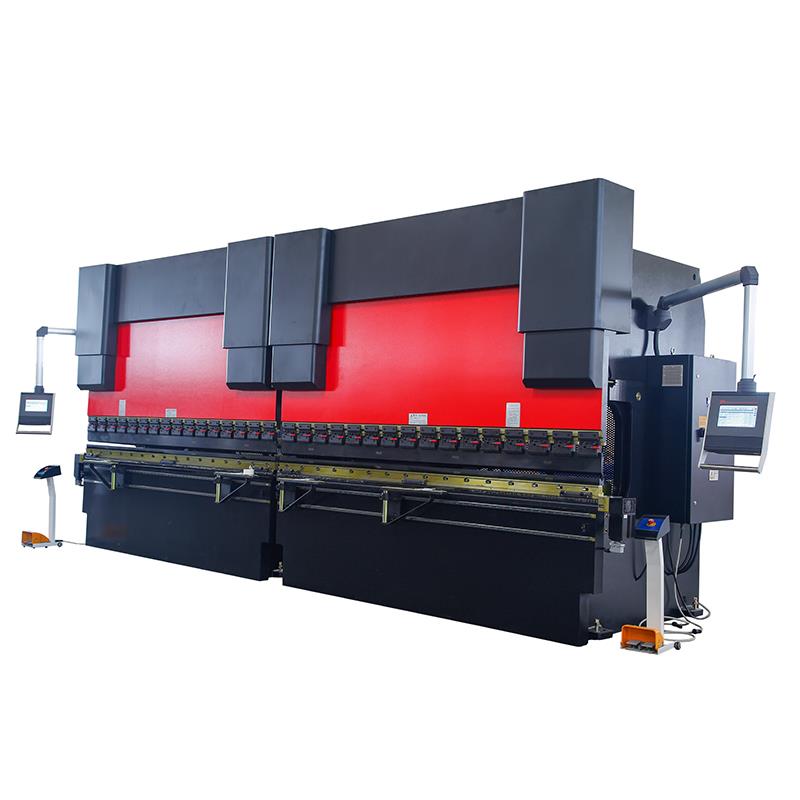

डबल प्रेस ब्रेक

डुअल-मशीन लिंकेज सिंक्रोनस उपकरण को कॉन्फ़िगर करने के लिए दो (WC67Y/WE67K) मेनफ्रेम का चयन किया गया था।

डबल-मशीन संयुक्त झुकने वाली मशीन सुपर लंबी वर्कपीस को संसाधित कर सकती है, विशेष रूप से शहर के निर्माण, राजमार्ग प्रकाश पोल, बिजली के पोल और इतने पर उपयुक्त।

उत्पादन क्षमता में सुधार के लिए दो प्रकार के मशीन टूल्स का अलग-अलग उपयोग किया जा सकता है और एक विक्षेपण से लैस हैं
मुआवजा तंत्र।

सिंक्रोनस मैकेनिज्म मैकेनिकल लिक्विड सर्वो और मैकेनिकल ब्लॉक को अपनाता है। इस मशीन को 400 टन प्रेस ब्रेक के दो सेटों से जोड़ा गया था।

अग्रानुक्रम नियंत्रण तुल्यकालिक कार्य को प्राप्त करता है। सिंगल मशीन को वर्किंग टेबल, राइट और लेफ्ट वॉल बोर्ड द्वारा जोड़ा गया था।

परिवहन के कारण, हम इकट्ठे ढांचे को अपनाते हैं। रैक में मजबूत कठोरता है, दो सिलेंडर दाएं और बाएं दीवार बोर्ड पर स्थापित किए गए थे, हाइड्रोलिक सिस्टम विद्युत प्रणाली की कार्रवाई के तहत था, ड्राइव रैम नीचे काम कर रहा था। राम पर, ऊपरी मर जाते हैं, जब ऊपरी मर जाता है और निचला मर जाता है, तो सिस्टम दबाव बढ़ाएगा और वर्कपीस का निर्माण करेगा।

अलग-अलग मरने और विभिन्न झुकने वाले प्रकारों के साथ, यह वर्कपीस के विभिन्न आकार प्राप्त कर सकता है। गुणवत्ता स्थिर है और
भरोसेमंद।

टाइप	नाममात्र का दाब	कार्य करने योग्य लंबाई	कॉलम रिक्ति	गले की गहराई	स्लाइड स्ट्रोक	अधिकतम खुला
	केएन）	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t / 6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t / 14000	12000	8600	5300	400	320	630

सामान्य प्रश्न

1. क्या आपकी कंपनी अनुकूलित प्रस्ताव स्वीकार करती है, हमें विशेष आवश्यकता है।

रेमैक्स एक ऐसी कंपनी है जो मॉड्यूलर सीएनसी मशीनों के अनुसंधान और निर्माण पर ध्यान केंद्रित करती है। हमारे पास बहुत समृद्ध अनुभव और मजबूत मशीन टूल अनुसंधान और विकास क्षमता है। जब तक आपके पास निश्चित मात्रा में ज़रूरतें हैं, हम आपको अनुकूलित अत्यधिक कुशल उपकरण प्रदान करने के लिए बहुत इच्छुक हैं।

2. आपकी कंपनी में मशीन को क्या प्रमाणपत्र मिलता है?

हमने ISO9001 गुणवत्ता प्रणाली अनुमोदन और CE प्रमाणीकरण पारित किया है।

3. क्या आपके पास वैकल्पिक विन्यास के लिए मूल्य सूची है?

हमारे पास विभिन्न कॉन्फ़िगरेशन और कई अलग-अलग विनिर्देश हैं, इसलिए हम आपको मूल्य सूची की पेशकश नहीं कर सकते हैं। यदि आप कुछ विशिष्ट कॉन्फ़िगरेशन में रुचि रखते हैं, तो कृपया हमारे बिक्री इंजीनियर से संपर्क करें।

4. क्या आपकी कंपनी सीआईएफ मूल्य स्वीकार करती है?

सीआईएफ मूल्य में सीएनसी मशीन की शिपिंग लागत शामिल होती है जिसे विभिन्न गंतव्य बंदरगाह और विभिन्न महीनों में विभिन्न के अनुसार उद्धृत करने की आवश्यकता होती है। जब आपको ऐसी आवश्यकता हो तो कृपया हमसे संपर्क करें। सीआईएफ मूल्य में समुद्री प्रीमियम भी शामिल है जो 1.1*कुल राशि का 2‰ है।

5. यदि आपका इंजीनियर हमारे देश में मशीन को ठीक करने और कुछ प्रशिक्षण करने के लिए आता है, तो इसकी लागत कितनी होगी?

लागत में मुख्य रूप से राउंड-ट्रिप फ्लाइट टिकट, बोर्ड और लॉजिंग के साथ-साथ v isa शुल्क शामिल हैं। स्टाफ की लागत है
100USD/दिन/व्यक्ति, सामान्य रूप से, यह दो व्यक्तियों का कार्य है। लेकिन यह एक बड़े उपकरण या पूरी लाइन की स्थापना और डिबगिंग के लिए निर्भर करेगा।

6. वारंटी क्या है?

वारंटी 12 महीने है जो उस दिन से शुरू होती है जब मशीन आयातक के बंदरगाह पर आ गई है।

7. आपके परिवहन के तरीके क्या हैं?

अधिकांश देशों के लिए, हम अपनी मशीन को समुद्र के द्वारा परिवहन करेंगे, क्योंकि अंतर्देशीय देशों के लिए, हम रेलवे या राजमार्ग परिवहन का उपयोग कर सकते हैं। निर्यातित सीएनसी मशीन सभी को लकड़ी के मामले से पैक किया जाता है जिसे 40 मुख्यालय में तय किया जा सकता है।

8. अगर मशीन वारंटी से बाहर है, तो एक्सेसरीज़ की लागत कैसे चार्ज करें?

वारंटी मशीन से बाहर के लिए जिसे भागों को बदलने की आवश्यकता है, हम भागों के उद्धरण के अनुसार चार्ज करेंगे। यदि आपके कोई प्रश्न हैं, तो कृपया हमें परामर्श के लिए ईमेल करें।

9. मशीन की विफलता के लिए मैं क्या करूँगा?

यदि मशीन में खराबी है और उपयोगकर्ता समाधान करने में असमर्थ हैं, तो कृपया हमें परामर्श के लिए ईमेल करें। हमारा सेवा विभाग 24 घंटे के भीतर जवाब देगा।

10. मशीन वारंटी को कैसे परिभाषित करें? आपने टाइमिंग कब शुरू की?

हम फ़ैक्टरी नंबर के आधार पर वारंटी की पहचान करते हैं। उपकरण चालू करने और स्वीकृति के बाद शुरू होने वाली वारंटी समय की गणना की जाती है। यदि आपके कोई प्रश्न हैं, तो कृपया हमें परामर्श के लिए ईमेल करें।

11. मशीन टूल की वारंटी अवधि कब तक है?

हम ग्राहक मशीनों के प्रति प्रतिबद्धता एक साल की वारंटी हैं। इस वेबसाइट में एक सदस्य के रूप में पंजीकृत उपयोगकर्ता की खरीद के लिए, मशीन के फ़ैक्टरी नंबर के साथ, आप 3 महीने की विस्तारित वारंटी का आनंद ले सकते हैं। विवरण के लिए, कृपया सदस्यता सेवा देखें।

12. क्या एमसी के पास रखरखाव मैनुअल और ऑपरेशन मैनुअल है?

कारखाने से निकलने वाली प्रत्येक सीएनसी मशीन रखरखाव मैनुअल और ऑपरेशन मैनुअल सहित अंग्रेजी निर्देशों से संबंधित श्रृंखला या मॉडल के साथ होगी। संलग्न दस्तावेजों में सीएनसी नियंत्रक निर्देश, आपके द्वारा खरीदे गए पुर्जे निर्देश (जैसे रोटेटी टेबल, ऑयल कूलर) भी शामिल हो सकते हैं।

विवरण

• स्लाइडर स्ट्रोक (मिमी): 320 मिमी
• स्वचालित स्तर: अर्ध-स्वचालित
• गले की गहराई (मिमी): 450 मिमी
• मशीन का प्रकार: टोरसन बार, बीडिंग मशीन
• कार्य तालिका की लंबाई (मिमी): 4000
• वर्किंग टेबल की चौड़ाई (मिमी): 400 मिमी
• आयाम: 6060 * 3100 * 3800 मिमी
• स्थितिः नई
• सामग्री / धातु संसाधित: स्टेनलेस स्टील
• स्वचालन: स्वचालित
• अतिरिक्त सेवाएं: लंबाई में कटौती
• वर्ष: 2021
• वजन (केजी): 1850
• मोटर पावर (किलोवाट): 37 किलोवाट
• प्रमुख विक्रय बिंदु: स्वचालित
• 1 साल की वॉरंटी
• लागू उद्योग: भवन निर्माण सामग्री की दुकानें, मशीनरी मरम्मत की दुकानें, विनिर्माण संयंत्र, फार्म, खुदरा, निर्माण कार्य, विज्ञापन कंपनी
• शोरूम स्थान: संयुक्त राज्य अमेरिका, जर्मनी, वियतनाम, ब्राजील, पेरू, मैक्सिको, रूस, थाईलैंड, मोरक्को, केन्या, चिली, अल्जीरिया, दक्षिण अफ्रीका
• मार्केटिंग का प्रकार: नया उत्पाद 2020
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 1 वर्ष
• मुख्य घटक: मोटर
• बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर, मुफ्त स्पेयर पार्ट्स, फील्ड इंस्टॉलेशन, कमीशन और प्रशिक्षण, फील्ड रखरखाव और मरम्मत सेवा, वीडियो तकनीकी सहायता, ऑनलाइन समर्थन
• कच्चा माल: स्टील बार
• पावर: हाइड्रोलिक
• उपयोग: धातु शीट झुकना
• वोल्टेज: 220V/380V/400V
• प्रसंस्करण सामग्री: स्टील एल्यूमिनियम
• का उपयोग करना: स्क्वायर स्टील आई-बीम ect।
• सामग्री संसाधित: हल्के स्टील शीट प्लेट झुकने
• सामग्री: एल्यूमिनियम प्लेट झुकने
• प्रमाणन: आईएसओ 9001:2000
• वारंटी सेवा के बाद: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, स्पेयर पार्ट्स, फील्ड रखरखाव और मरम्मत सेवा
