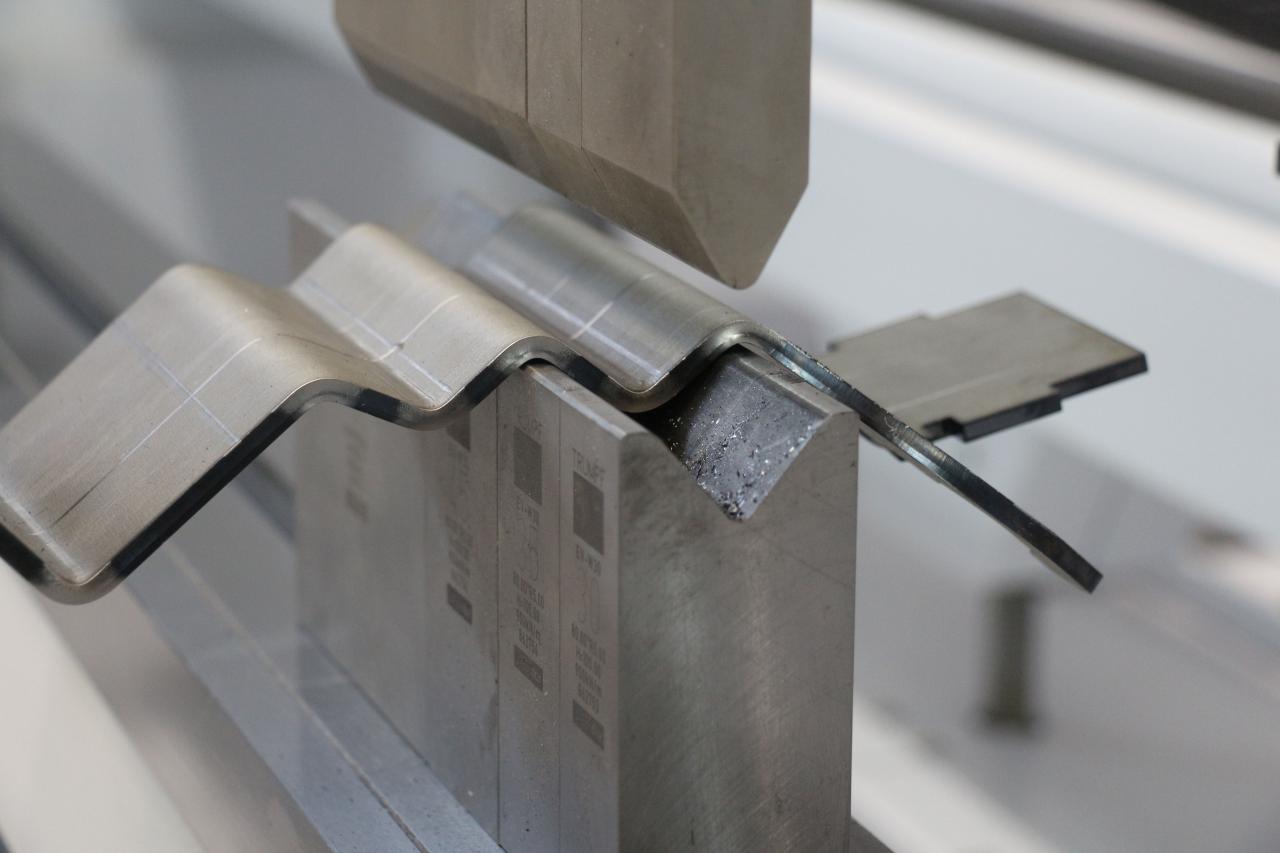

हाइड्रोलिक प्रेस ब्रेक 3 मीटर 160 टन उच्च गुणवत्ता सीएनसी Wc67y- झुकने मशीन

उत्पाद वर्णन

सटीक बैकगेज, सर्वो मोटर, सुरक्षा सुरक्षा, फास्ट क्लैंप, बॉल स्क्रू और रैखिक गाइड के साथ हाइड्रोलिक प्रेस ब्रेक सीएनसी झुकने मशीन। जर्मनी, अमेरिका, हॉलैंड, इटली ब्रांड भागों से सभी। मोड़ मोटाई और लंबाई अनुकूलित निर्मित किया जा सकता है।

उच्च परिशुद्धता बैक गेज

कटटेबल ग्राफिक्स

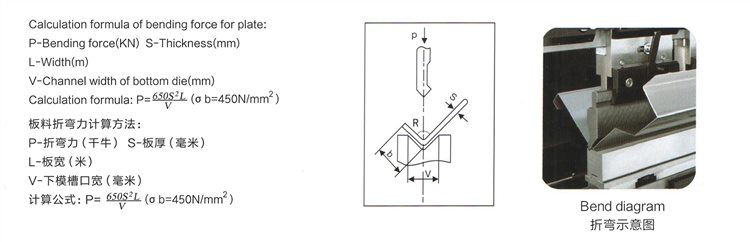

शीट झुकने बल की गणना विधि

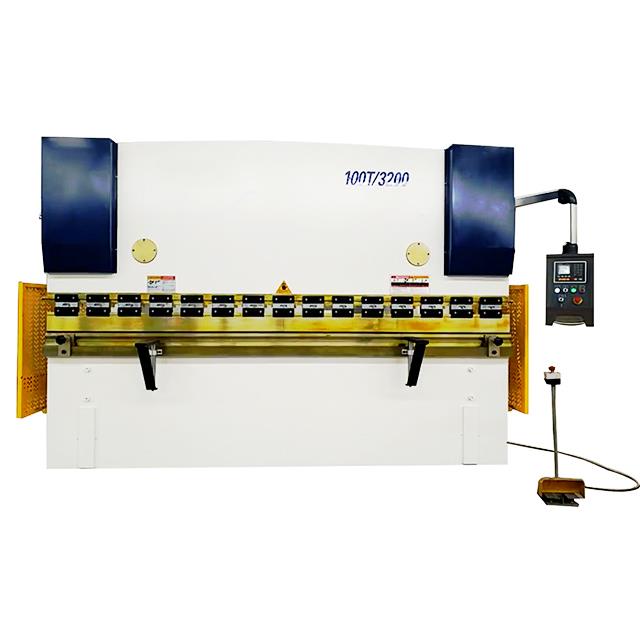

WC67Y / K प्रेस ब्रेक

• सर्वो मोटर नियंत्रण
• 100 प्रोग्राम तक स्टोर करें
• प्रति कार्यक्रम 25 मोड़ तक
• टूल लाइब्रेरी और टूल प्रोग्राम
• स्वचालित झुकने कोण कार्यक्रम
• हायर रैम और बैकगैज स्पीड
• उच्च झुकने और स्थिति सटीकता

WC67Y/K विशेषताएं

• पूरी वेल्डेड मशीन संरचना उच्च कठोरता प्राप्त करती है; मशीन को ANSYS सॉफ्टवेयर द्वारा डिज़ाइन किया गया है जो प्रेस ब्रेक की विश्वसनीयता और सटीकता सुनिश्चित कर सकता है।
• बैकगेज के लिए मोटर्स को इन्वर्टर द्वारा नियंत्रित किया जाता है, जो मोटर की आवृत्ति और वोल्टेज को बदलकर बैकगेज और रैम की उच्च स्थिति सटीकता प्राप्त कर सकता है।

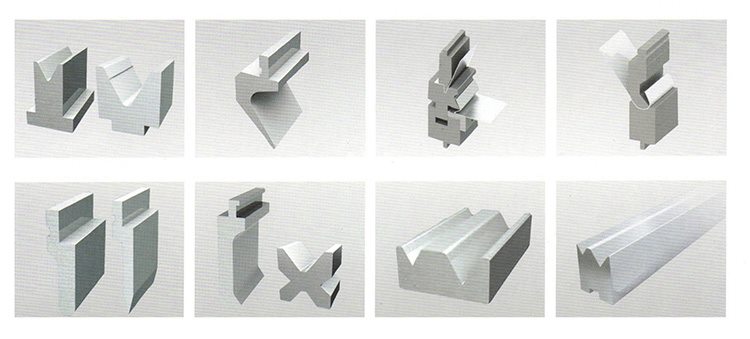

• ग्राहक की आवश्यकताओं के अनुसार अलग-अलग पंच और डाई वैकल्पिक हैं, जैसे कि मल्टी-वी डाई, रेडियस डाई, गोसनेक डाई, आदि। पूर्ण मानक पंच और डाई का एक सेट मुफ्त में शामिल किया जाएगा।
• X अक्ष (बैकगाह) और Y अक्ष (राम स्ट्रोक या सिलेंडर स्ट्रोक) को E21 सिस्टम कंट्रोलर द्वारा प्रोग्राम किया जा सकता है, जो प्रोग्राम के 40 समूहों तक स्टोर कर सकता है। साइड और रियर मेटल सेफ्टी गार्ड यूरोपीय सुरक्षा मानक को पूरा करता है।
• हाइड्रोलिक अधिभार को अतिप्रवाह वाल्व द्वारा संरक्षित किया जा सकता है, सिस्टम दबाव को दबाव स्विच द्वारा आसानी से नियंत्रित किया जा सकता है।
• दुर्घटना होने पर आपातकालीन बटन के साथ फुट स्विच मशीन को तुरंत बंद कर सकता है।

टाइप	नाममात्र का दाब	कार्य करने योग्य लंबाई	कॉलम रिक्ति	गले की गहराई	स्लाइड स्ट्रोक	अधिकतम खुला	इंजन की शक्ति	आयाम
	केएन）	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(किलोवाट)	(मिमी)
WC67Y- 40t / 2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t / 2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t / 2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t / 3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t / 3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t / 4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t / 3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t / 4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t / 3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t / 4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t / 3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t / 4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t / 6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t / 3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t / 4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t / 4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t / 6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t / 6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t / 4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t / 6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t / 6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t / 6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

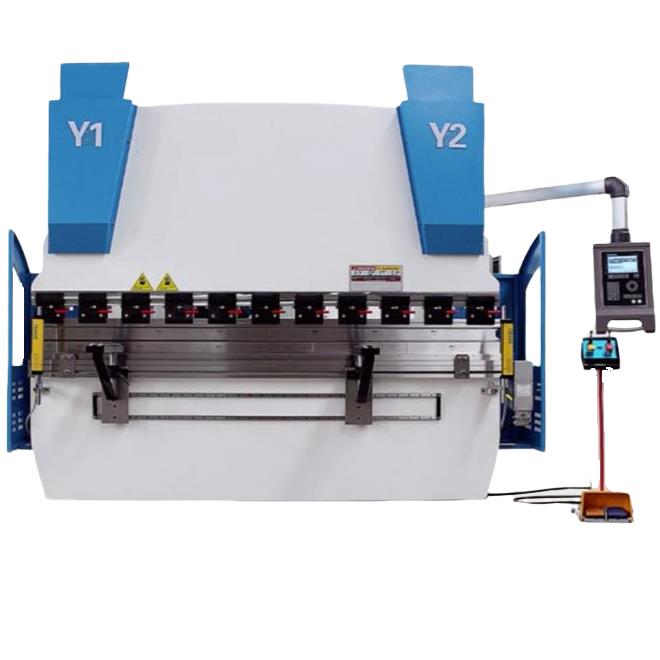

WE67K प्रेस ब्रेक

WE67K सीरीज इलेक्ट्रो-हाइड्रोलिक सर्वो प्रेस ब्रेक सीएनसी झुकने मशीन अभिन्न वेल्डिंग और अभिन्न प्रसंस्करण संरचना को गोद लेती है।

शरीर के मुख्य घटकों का विश्लेषण ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर के साथ किया जाता है, जो मशीन टूल की विश्वसनीयता और समग्र सटीकता सुनिश्चित करता है।

दोनों तरफ का मुख्य तेल सिलेंडर पारंपरिक मैकेनिकल बैफल टाइप बेंडिंग मशीन के स्ट्रोक कंट्रोल मोड से टूटता है और जर्मनी से आयातित इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व और जर्मनी से आयातित ग्रेटिंग रूलर से युक्त क्लोज-लूप कंट्रोल मोड को अपनाता है।

WE67YK विशेषताएं

• उन्नत विन्यास, उच्च परिशुद्धता और उच्च दक्षता सीएनसी हाइड्रोलिक प्रेस ब्रेक
• समग्र वेल्डिंग संरचना
• इलेक्ट्रो-हाइड्रोलिक सर्वो प्रणाली, बंद लूप स्लाइडर सिंक्रनाइज़ेशन को नियंत्रित करता है
• डबल क्राउनिंग मैकेनिज्म
• 3 1axes के साथ मानक विन्यास:
  Y1 (बाएं सिलेंडर के ऊपर-नीचे)
  Y2 (दाएं सिलेंडर के ऊपर-नीचे)
  एक्स (बैकगेज के आगे-पिछड़े)
  वी (हाइड्रोलिक क्राउनिंग)

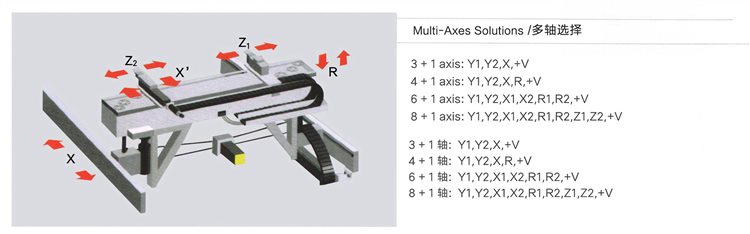

• बैकगेज सिस्टम वैकल्पिक:
  4axes बैकगेज (X. R, Z1. Z2)
  5axes बैकगेज (XR Z1. Z2, X')
  6axes बैकगेज (X1। X2। R1। R2, Z1। Z2)

टाइप	नाममात्र का दाब	कार्य करने योग्य लंबाई	कॉलम रिक्ति	गले की गहराई	स्लाइड स्ट्रोक	अधिकतम खुला	इंजन की शक्ति	आयाम
	केएन）	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(किलोवाट)	(मिमी)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t / 2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t / 3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t / 4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t / 3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t / 3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t / 4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t / 3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t / 4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t / 3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t / 4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t / 4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t / 6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t / 4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t / 6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t / 6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

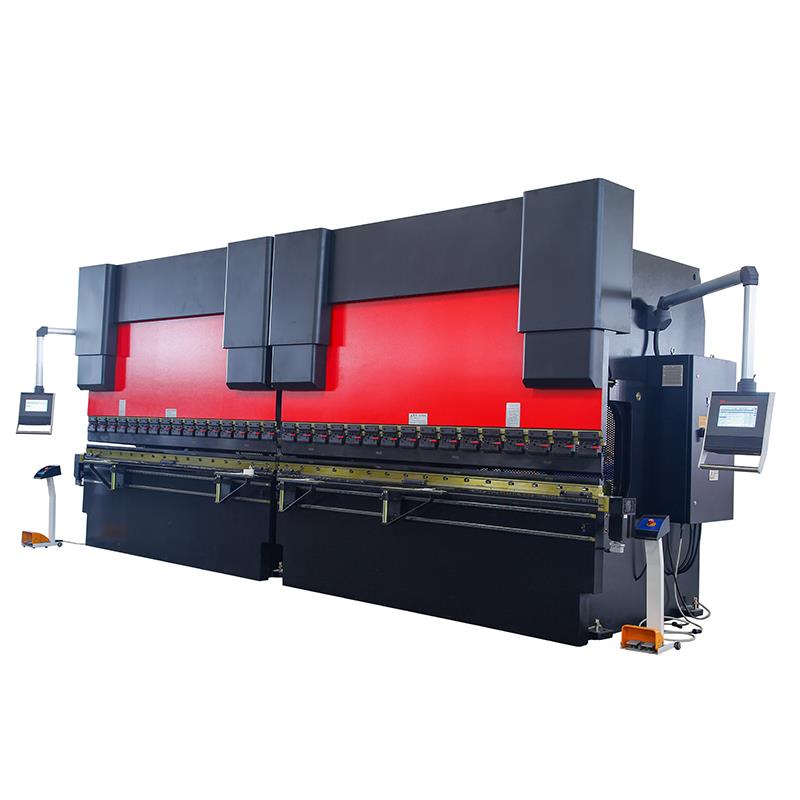

अग्रानुक्रम प्रेस ब्रेक

• डुअल-मशीन लिंकेज सिंक्रोनस उपकरण को कॉन्फ़िगर करने के लिए दो (WC67Y/WE67K) मेनफ्रेम का चयन किया गया था।
• डबल-मशीन संयुक्त झुकने वाली मशीन सुपर लंबी वर्कपीस को संसाधित कर सकती है, विशेष रूप से शहर के निर्माण, राजमार्ग प्रकाश पोल, बिजली के पोल और इतने पर उपयुक्त।
• उत्पादन क्षमता में सुधार के लिए दो प्रकार के मशीन टूल्स का अलग-अलग उपयोग किया जा सकता है और एक विक्षेपण क्षतिपूर्ति तंत्र से लैस हैं।
• सिंक्रोनस मैकेनिज्म मैकेनिकल लिक्विड सर्वो और मैकेनिकल ब्लॉक को अपनाता है।
• इस मशीन को 400 टन प्रेस ब्रेक के दो सेटों से जोड़ा गया था।
• अग्रानुक्रम नियंत्रण तुल्यकालिक कार्य को प्राप्त करता है। सिंगल मशीन को वर्किंग टेबल, राइट और लेफ्ट वॉल बोर्ड द्वारा जोड़ा गया था।
• परिवहन के कारण, हम इकट्ठे ढांचे को अपनाते हैं। रैक में मजबूत कठोरता है, दो सिलेंडर दाएं और बाएं दीवार बोर्ड पर स्थापित किए गए थे, हाइड्रोलिक सिस्टम विद्युत प्रणाली की कार्रवाई के तहत था, ड्राइव रैम नीचे काम कर रहा था। राम पर, ऊपरी मर जाते हैं, जब ऊपरी मर जाता है और निचला मर जाता है, तो सिस्टम दबाव बढ़ाएगा और वर्कपीस का निर्माण करेगा।
• अलग-अलग मरने और विभिन्न झुकने वाले प्रकारों के साथ, यह वर्कपीस के विभिन्न आकार प्राप्त कर सकता है। गुणवत्ता स्थिर है और
  भरोसेमंद।

टाइप	नाममात्र का दाब	कार्य करने योग्य लंबाई	कॉलम रिक्ति	गले की गहराई	स्लाइड स्ट्रोक	अधिकतम खुला
	केएन）	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t / 6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t / 14000	12000	8600	5300	400	320	630

सामान्य प्रश्न

Q1. हमारा मुख्य उत्पाद क्या है?

A1: हमारी कंपनी RAYMAX द्वारा एक पेशेवर शीट मेटल प्रोसेसिंग मशीनरी है। चार कॉलम प्रेस मशीन, एम्बॉसिंग डोर प्रेस मशीन, बेंडिंग मशीन, शीयरिंग मशीन, सीएनसी प्लाज्मा कटिंग मशीन, रोलिंग मशीन, पंचिंग मशीन, हाइड्रोलिक आयरनवर्कर, वेल्डिंग उपकरण पर ध्यान केंद्रित करें। इन सभी मशीनों को टैंक, पैन, ट्रॉली, ect के लिए हल किया जाएगा।

प्रश्न 2. मुझे कीमत कब मिल सकती है?

ए 2: हम आम तौर पर 8 घंटे के भीतर उद्धरण प्रदान करते हैं, तत्काल प्रस्ताव के लिए, कृपया विशेष के लिए हमारे साथ संपर्क करें।

Q3. ट्रेड टर्म क्या है?

ए 3: हम आपकी आवश्यकता के अनुसार पूर्व-कार्य कारखाने, एफओबी डालियान, सीएनएफ या सीआईएफ स्वीकार करते हैं।

प्रश्न4. हमारा उत्पादन अग्रणी समय कब तक है?

ए 4: यह उपकरण के प्रकार पर निर्भर करता है।
हम अक्सर 35 दिनों के भीतर माल वितरित करते हैं।

प्रश्न5. भुगतान अवधि क्या है?

ए 5: शिपमेंट से पहले टी / टी द्वारा या एल / सी नजर में।

प्रश्न6. शिपिंग के दौरान, यदि उत्पादों को कोई नुकसान होता है, तो आप प्रतिस्थापन कैसे प्राप्त करते हैं?

ए 6: सबसे पहले, हमें नुकसान के कारण की जांच करनी चाहिए। साथ ही, हम स्वयं बीमा के लिए दावा करेंगे या खरीदार की सहायता करेंगे।
दूसरे हम खरीदार को प्रतिस्थापन भेजेंगे। उपरोक्त क्षति के लिए जिम्मेदार व्यक्ति प्रतिस्थापन की लागत का प्रभार लेगा।

प्रश्न7. पैकिंग की आपकी शर्तें क्या हैं?

ए 7: पैकिंग: कंटेनर परिवहन के लिए उपयुक्त निर्यात योग्य पैकेज।
लकड़ी के मामले, लोहे के फूस, प्लास्टिक की फिल्म ect।

प्रश्न 8. क्या आप डिलीवरी से पहले अपने सभी सामानों का परीक्षण करते हैं?

ए 8: हां, हमारे पास डिलीवरी से पहले 100% परीक्षण है।

Q9: आपका कारखाना कहाँ स्थित है?

ए 9: हमारा कारखाना डालियान, लिओनिंग प्रांत में स्थित है।

Q10: आपकी वारंटी क्या है?

A10: वारंटी: वाणिज्यिक चलने के 24 महीने बाद या शिपमेंट की तारीख से 18 महीने, पहले की समाप्ति के अधीन।

प्रश्न 11: क्या आप तीस पार्टी प्री-शिपमेंट निरीक्षण की व्यवस्था कर सकते हैं?

ए 11: प्री-शिपमेंट निरीक्षण: आपूर्तिकर्ता का प्री-शिपमेंट निरीक्षण अंतिम है; खरीदारों की लागत पर तीसरे पक्ष द्वारा शिपमेंट पूर्व निरीक्षण।

Q12: हम अपने OEM लोगो कर सकते हैं?

ए 12: हां, आपके द्वारा आपूर्ति किए गए ड्राइंग वाले उत्पादों के लिए, हम निश्चित रूप से आपका लोगो लागू करते हैं ",

विवरण

• स्लाइडर स्ट्रोक (मिमी): 320 मिमी
• स्वचालित स्तर: अर्ध-स्वचालित
• गले की गहराई (मिमी): 450 मिमी
• मशीन का प्रकार: टोरसन बार, प्रेस ब्रेक
• कार्य तालिका की लंबाई (मिमी): 3200
• वर्किंग टेबल की चौड़ाई (मिमी): 400 मिमी
• आयाम: 3260*3100*3800mm
• स्थितिः नई
• सामग्री / धातु संसाधित: पीतल / कॉपर, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्यूमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाएं: मशीनिंग
• वजन (केजी): 44000
• मोटर पावर (किलोवाट): 37 किलोवाट
• प्रमुख विक्रय बिंदु: स्वचालित
• 1 साल की वॉरंटी
• लागू उद्योग: भवन निर्माण सामग्री की दुकानें, मशीनरी मरम्मत की दुकानें, विनिर्माण संयंत्र, फार्म, खुदरा, निर्माण कार्य, विज्ञापन कंपनी
• शोरूम स्थान: संयुक्त राज्य अमेरिका, ब्राजील, पेरू, थाईलैंड, अर्जेंटीना, चिली, कोलंबिया, अल्जीरिया
• मार्केटिंग का प्रकार: नया उत्पाद 2020
• मशीनरी परीक्षण रिपोर्ट: बशर्ते
• वीडियो आउटगोइंग-निरीक्षण: बशर्ते
• मुख्य घटकों की वारंटी: 1 वर्ष
• मुख्य घटक: असर, मोटर, पंप, गियर, पीएलसी, दबाव पोत, इंजन, अन्य, गियरबॉक्स
• पावर: हाइड्रोलिक
• कच्चा माल: शीट / प्लेट रोलिंग
• बिक्री के बाद सेवा प्रदान की गई: विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर, मुफ्त स्पेयर पार्ट्स, फील्ड इंस्टॉलेशन, कमीशन और प्रशिक्षण, फील्ड रखरखाव और मरम्मत सेवा, वीडियो तकनीकी सहायता, ऑनलाइन समर्थन
• नाम: प्रेस ब्रेक मशीन की कीमत
• नियंत्रक: ESTUN E21s
• नियंत्रण: एसी मोटर्स आवृत्ति इन्वर्टर
• गले की गहराई: 450mm
• प्रकार: हाइड्रोलिक झुकने उपकरण
• आवेदन: स्टेनलेस प्लेट झुकने
• प्रमाणन: सीई
• वारंटी सेवा के बाद: वीडियो तकनीकी सहायता, ऑनलाइन समर्थन
